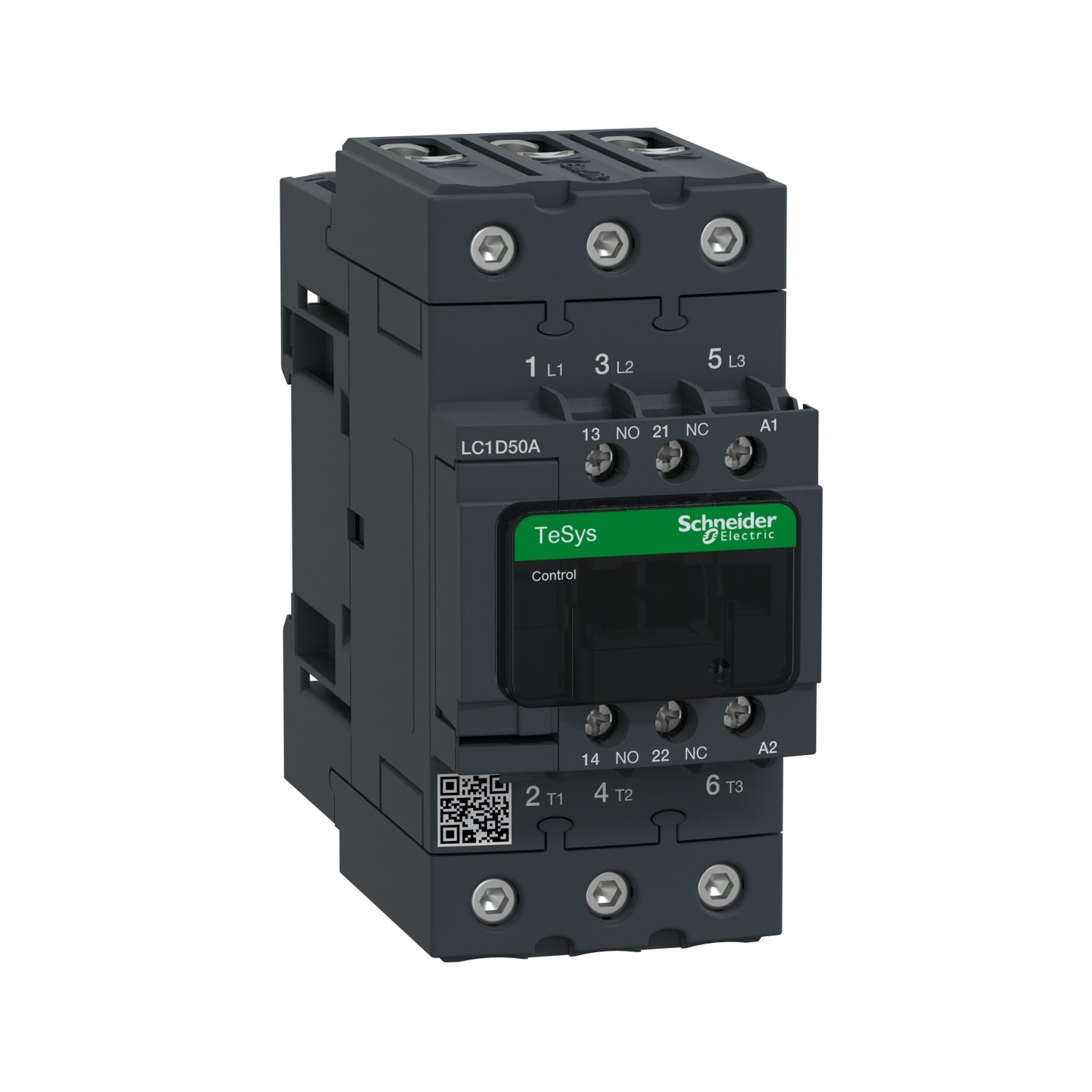

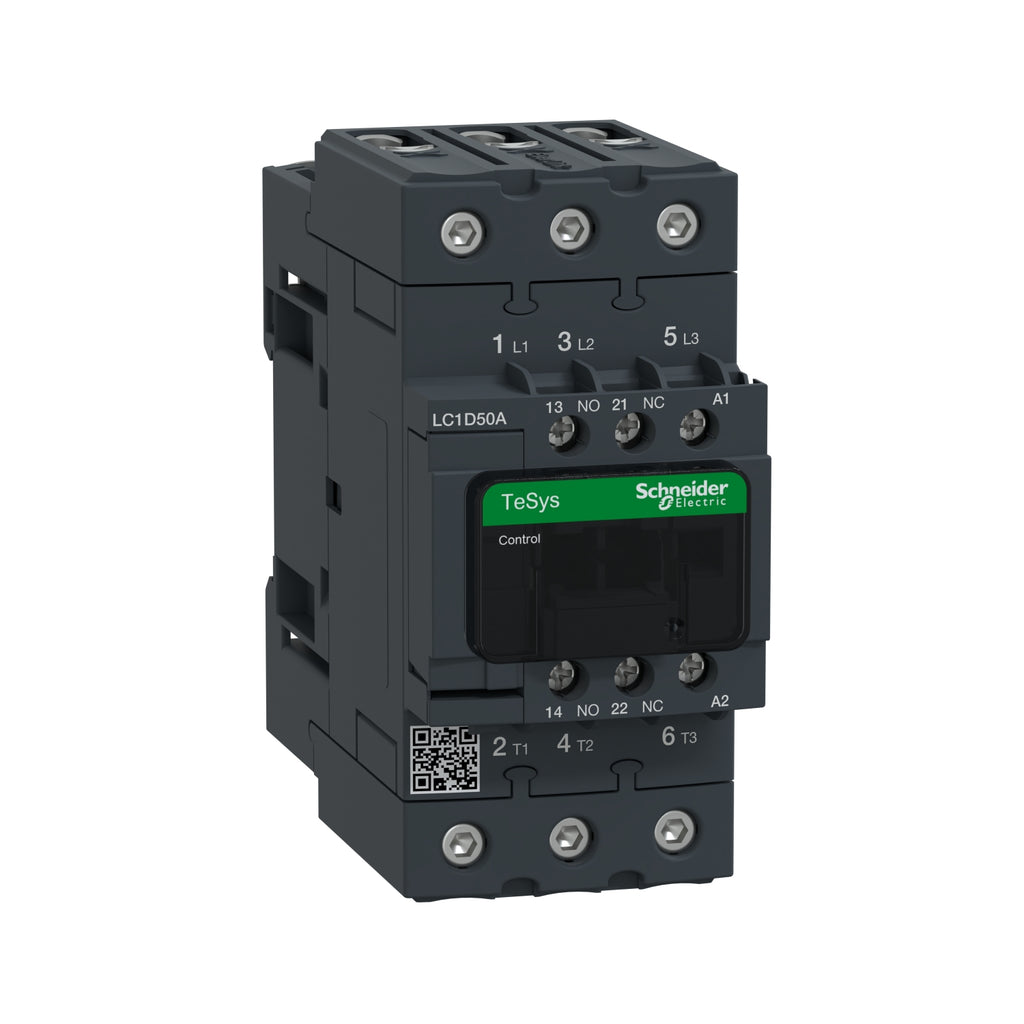

Contactor Tripolar TeSys D - 20HP(220V)/40HP(440V) - 50A(AC3) - 1NA+1NC - Bobina 220VAC - LC1D50AM7 - SCHNEIDER

Contactor Tripolar TeSys D - 20HP(220V)/40HP(440V) - 50A(AC3) - 1NA+1NC - Bobina 220VAC - LC1D50AM7 - SCHNEIDER

Preguntas frecuentes

>Entendemos que puede tener algunas preocupaciones cuando nos compra por primera vez. Para esto, hemos respondido sus preguntas directamente aquí. Estamos listos para servirte.



¿Sus productos de la marca Schneider Electric son originales?

Sí. Todos nuestros productos son originales. Es fácil de identificar con herramienta anticopia.

¿Son distribuidores oficiales de Schneider Electric en Perú?

Sí, somos canal digital oficial de Schneider Electric. Puedes revisar nuestra certificación aquí.

¿Tiene una tienda para venir a comprar?

Tendremos una tienda pronto. Por ahora solo realizamos recojos en nuestra oficina ubicada en Calle Apurímac 114 - Ate o haciendo entregas.

Importante: Cuando envíe la orden de compra y el pago, el vendedor la revisará. Cuando se acepte su orden y se procese el pago, el vendedor le indicará la hora de recojo de su pedido.

¿Hacen envíos a provincia?

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

¿Pueden realizar entregas?

Si. Realizamos entregas con previa coordinación.

¿Cuánto tiempo lleva la entrega?

Depende de la disponibilidad y del tiempo de recepción de su orden de compra y pago. Si el producto está disponible y envías la orden de compra y el pago a primera hora del día, te lo podemos entregar el mismo día.

¿Hay algún monto mínimo de compra?

Sí. Hay una orden de compra mínima de 300 soles.

¿Cómo solicito una cotización?

Envía tu requerimiento vía Whatsapp o correo electrónico en cualquier formato de tu preferencia y te atenderemos a la brevedad.

¿Puedo solicitar el producto y el precio por teléfono?

Sí, puede decirnos su requerimiento por teléfono. Le pediremos los detalles como nombre, número de teléfono o móvil, nombre de Empresa, RUC y su correo electrónico ,luego le enviaremos una cotización formal mediante el correo o mediante WhatsApp.

Quiero hacer una compra ¿Qué debo hacer?

Envíenos la orden de compra de su formato y el comprobante de pago , ya sea por correo o WhatsApp y su asesor de venta le brindara una fecha y hora de recojo o entrega.

¿Cómo puedo pagar?

 Debe depositarnos en una de nuestras cuentas bancarias que se enumeran a continuación:

Banco BBVA

CTA. BBVA DÓLARES : 0011-0146-0100023584-84 || CCI: 011-146-000100023584-84

CTA. BBVA SOLES : 0011-0146-0200273197-80 || CCI: 011-146-000200273197-80



¿Puedo comprar con crédito?

Aceptamos solo depósito completo antes de la entrega.

¿Qué moneda aceptan?

Aceptamos soles peruanos y dólares americanos.

¿Recibo alguna confirmación de la entrega?

Sí, obtendrá Guía de Remisión como confirmación que hemos entregado y usted aceptó el pedido.

¿Cómo recibiré la factura?

Le enviaremos la factura por correo electrónico o WhatsApp. Si desea una factura física, infórmenos por adelantado.

¿Puedo cambiar el producto una vez que lo acepté porque hice un pedido incorrecto?

No. Debe revisar su pedido en el lugar de entrega. No será posible cambiar el producto más adelante.

¿Me devolverán el dinero porque no quiero el producto?

No hay posibilidad de devolución del dinero una vez que pagó y recibió el pedido.

Condiciones de venta

Aceptación de la venta

  • Una vez aceptada la cotización, el cliente deberá generar la orden de compra respectiva la cual debe ser enviada al correo ventas@fcmsolutionsperu.com o mediante WhatsApp.
  • Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora del despacho del producto según el stock disponible.

Cambios y devoluciones

  • Una vez que la orden de compra fue aprobada por el departamento de compras o el área asignada de su compañía, el pedido no podrá ser modificado , salvo acuerdo de ambas partes.
  • En el caso de cancelación de pedido , FCM SOLUTIONS E.I.R.L se reserva el derecho de no aceptarla y establecer una compensación por la anulación, salvo acuerdo de ambas partes.
  • Sólo se aceptarán anulaciones de OC, por productos que no cuentan con stock disponible.
  • No se aceptarán anulaciones por productos que son de importación o fabricación cuyo proceso haya sido iniciado.
  • No se aceptarán devoluciones por productos que hayan sido expuestos a la humedad , líquidos o sustancias que deterioren su capacidad y funcionamiento.
  • No se aceptarán devoluciones por productos que hayan sido manipulados por personal no autorizado o ajeno a la entidad a quien se le efectuó la venta.

Entrega

  • En los casos de venta al contado (previo pago: vía transferencia bancaria o depósito en cuenta) , el plazo de entrega tendrá vigencia a partir de que el departamento de ventas confirme el pago efectuado.
  • Para entregas gratuitas se debe cumplir con un mínimo de compra de 10000 soles o 2500 dólares americanos ( incluido igv) sujeto a restricciones.
  • Para delivery cada zona (sur , norte y este) cuenta con un cronograma.
  • Para envíos al interior del país se recepcionan las órdenes de compra ( máximo 12:00 p.m ) , pasada la hora pactada será programado para el día siguiente. Además se establece que los envíos se realizan máximo hasta las 3:30 p.m con pagadero en destino.
  • El cliente tiene la opción de elegir su agencia de preferencia ,brindando su clave ( en caso de tenerla ).

Responsabilidades

  • No será responsabilidad de FCM SOLUTIONS E.I.R.L la entrega fuera del tiempo establecido de los productos debido a pagos pendientes o regularizaciones de documentos.
  • El retraso de la entrega de los productos , no da lugar a la anulación del pedido.

Cobranzas

  • Si el cliente cuenta con una línea de crédito con deudas pendientes , FCM SOLUTIONS E.I.R.L tiene derecho a suspender las entregas de nuevos pedidos o de saldos pendientes.
  • Si el cliente cuenta con línea de crédito previamente aprobada por Gerencia General , la empresa FCM SOLUTIONS E.I.R.L le brinda un plazo de 15 días calendarios adicionales a la fecha de vencimiento para efectuar la cancelación de las facturas pendientes , transcurrido dicho plazo y previo aviso de nuestro Departamento de Logística , se procederá a reportar a centrales de riesgo de  INFOCORP o SENTINEL la factura impaga.


Politicas de Envío

Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora de la entrega del pedido según el stock disponible.

La entregas en Lima se realizan por pago adicional de S/ 20 en zonas con nuestra cobertura.

Zonas sin cobertura en Lima

- Ancon , Carabayllo , Santa Rosa, Puente Piedra, Comas, San Miguel, San Juan de Lurigancho, Santa María del Mar y Punta Negra.

Envíos a provincia

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Los contactores TeSys D aprovechan más de 100 años de experiencia e innovación para controlar sus motores.

Descripción

El LC1D es el más popular de esta gama y se utiliza para arrancar el motor de AC trifásico.

Los contactores TeSys D se utilizan principalmente en aplicaciones industriales, de infraestructura y de construcción.

Tiene una larga vida útil y el estándar tanto para Coordinación Tipo I como II.

Equipado con EverLink ™, esta tecnología de terminal patentada, garantiza una calidad de apriete permanente incluso en caso de deformación del conductor.

Un contactor TeSys D le ofrece una configuración simple y rápida, mientras mantiene un tamaño compacto de 55 mm y cumple con los estándares internacionales.

Adecuado para aplicaciones de seguridad gracias a contactos mecánicamente unidos y contactos espejo

Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.

TeSys D ofrece soluciones multi-estándar, alta confiabilidad con larga durabilidad mecánica y eléctrica para diferentes tamaños, junto con los accesorios más completos de la industria.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys D
  • Tipo de producto : Contactor
  • Nombre corto del dispositivo : LC1D
  • Aplicación del contactor :
    • Control del motor
      Carga resistiva

  • Categoría de empleo :
    • AC-4
      AC-3
      AC-1
  • Número de polos : 3P
  • Composición de los contactos del polo de potencia : 3 NA
  • Tensión nominal de empleo [Ue] :
    • Circuito de alimentación: <= 690 VAC 25 ... 400 Hz
      Circuito de alimentación: <= 300 VDC

  • Corriente nominal de empleo [Ie] :
    • 50 A en 60 °C <= 440 VAC AC-3 para circuito de alimentación
      80 A (a <60 ° C) en <= 440 VAC AC-1 para circuito de alimentación
  • Potencia del motor en kW :
    • 15 kW en 220...230 VAC 50/60 Hz (AC-3)
      22 kW en 380...400 VAC 50/60 Hz (AC-3)
      30 kW en 500 VAC 50/60 Hz (AC-3)
      33 kW en 660...690 VAC 50/60 Hz (AC-3)
      25 kW en 415 VAC 50/60 Hz (AC-3)
      30 kW en 440 VAC 50/60 Hz (AC-3)
      11 kW en 400 VAC 50/60 Hz (AC-4)
  • Potencia del motor en HP (UL / CSA) :
    • 3 hp en 115 VAC 50/60 Hz para motores monofásicos
      7,5 hp en 230/240 VAC 50/60 Hz para motores monofásicos
      15 hp en 200/208 VAC 50/60 Hz para motores trifásicos
      15 hp en 230/240 VAC 50/60 Hz para motores trifásicos
      40 hp en 460/480 VAC 50/60 Hz para motores trifásicos
      40 hp en 575/600 VAC 50/60 Hz para motores trifásicos
  • Tipo de circuito de control : AC en 50/60 Hz
  • Tensión del circuito de control [Uc] : 220 VAC 50/60 Hz
  • Composición de los contactos auxiliares : 1NA + 1NC
  • Tensión nominal de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] :
    • 80 A (en 60 ° C) para circuito de alimentación
      10 A (en 60 ° C) para circuito de señalización

  • Poder de conexión nominal [Irms] :
    • 900 A en 440 V para circuito de alimentación acorde a IEC 60947
      140 A AC para circuito de señalización acorde a IEC 60947-5-1
      250 A DC para circuito de señalización acorde a IEC 60947-5-1
  • Poder de corte nominal :
    • 900 A en 440 V para circuito de alimentación acorde a IEC 60947
  • Corriente temporal admisible [Icw] :
    • 400 A 40 ° C - 10 s para circuito de alimentación
      810 A 40 ° C - 1 s para circuito de alimentación
      84 A 40 ° C - 10 min para circuito de alimentación
      208 A 40 ° C - 1 min para circuito de alimentación
      100 A - 1 s para circuito de señalización
      120 A - 500 ms para circuito de señalización
      140 A - 100 ms para circuito de señalización
  • Fusible asociado :
    • 10 A gG para circuito de señalización acorde a IEC 60947-5-1
      100 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
      100 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
  • Impedancia media : 1.5 mOhmios - Ith 80 A 50 Hz para circuito de alimentación
  • Tensión nominal de aislamiento [Ui] :
    • Circuito de alimentación: 690 V acorde a IEC 60947-4-1
      Circuito de alimentación: certificado CSA de 600 V
      Circuito de alimentación: 600 V certificado UL
      Circuito de señalización: 690 V acorde a IEC 60947-1
      Circuito de señalización: 600 V certificado CSA
      Circuito de señalización: 600 V certificado UL

  • Durabilidad eléctrica :
    • 1,45 Mciclos 50 A AC-3 en Ue <= 440 V
      1,1 Mciclos 80 A AC-1 en Ue <= 440 V
  • Potencia disipada por polo :
    • 9.6 W AC-1
      3.7 W AC-3
  • Cara frontal : Con
  • Tipo de montaje :
    • Placa
      Carril
  • Normas :
    • CSA C22.2 No 14
      EN 60947-4-1
      EN 60947-5-1
      IEC 60947-4-1
      IEC 60947-5-1
      UL 508
  • Certificaciones de producto :
    • DNV
      LROS (Lloyds Register of Shipping)
      CCC
      GOST
      BV
      RINA
      CSA
      UL
      GL
  • Conexiones - terminales :
    • Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm²Flexible con terminal
      Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible sin terminal
      Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²Flexible sin terminal
      Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible con terminal
      Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²sólido sin terminal
      Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²sólido sin terminal
      Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²Flexible sin terminal
      Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²Flexible sin terminal
      Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²Flexible con terminal
      Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²Flexible con terminal
      Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²sólido sin terminal
      Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²sólido sin terminal
  • Par de apriete :
    • Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6 mm
      Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador Philips No 2
      Circuito de alimentación: 8 N.m - en conectores de tornillo EverLink BTR - cable 25… 35 mm² cabeza de tornillo hexagonal 4 mm
      Circuito de alimentación: 5 N.m - en conectores de tornillo EverLink BTR - cable 1… 25 mm² cabeza de tornillo hexagonal 4 mm
  • Duración de maniobra :
    • 12 ... 26 ms cierre
      4 ... 19 ms apertura
  • Nivel de fiabilidad de seguridad :
    • B10d = 1369863 contactor de ciclos con carga nominal acorde a EN / ISO 13849-1
      B10d = Contactor de 20000000 ciclos con carga mecánica acorde a EN / ISO 13849-1
  • Endurancia mecánica : 6 Mciclos
  • Rango de operación : 3600 ciclos/h 60 °C

Complementario

  • Característica de la bobina : Sin filtro antiparasitario de serie
  • Límites de tensión del circuito de control :
    • 0,3 ... 0,6 Uc (-40 ... 70 ° C): desconexión AC 50/60 Hz
      0,8 ... 1,1 Uc (-40 ... 60 ° C): operativo CA 50 Hz
      0,85 ... 1,1 Uc (-40 ... 60 ° C): operativo AC 60 Hz
      1 ... 1,1 Uc (60 ... 70 ° C): operativo AC 50/60 Hz

  • Consumo a la llamada en VA :
    • 140 VA 60 Hz cos phi 0.75 (en 20 °C)
      160 VA 50 Hz cos phi 0.75 (en 20 °C)
  • Consumo de mantenimiento en VA :
    • 13 VA 60 Hz cos phi 0.3 (en 20 °C)
      15 VA 50 Hz cos phi 0.3 (en 20 °C)
  • Disipación de calor : 4…5 W en 50/60 Hz
  • Tipo de contactos auxiliares :
    • tipo enlazado mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1
      tipo contacto de espejo 1 NC acorde a IEC 60947-4-1
  • Frecuencia del circuito de señalización : 25...400 Hz
  • Corriente mínima de conmutación : 5 mA para circuito de señalización
  • Tensión mínima de conmutación : 17 V para circuito de señalización
  • Tiempo de no superposición :
    • 1,5 ms en desexcitación entre contacto NC y NA
      1,5 ms en energización entre contacto NC y NA

  • Resistencia de aislamiento : > 10 MOhm para circuito de señalización

Entorno

  • Grado de protección IP : Cara frontal IP20 acorde a IEC 60529
  • Tratamiento de protección : TH acorde a IEC 60068-2-30
  • Grado de contaminación : 3
  • Temperatura ambiente de funcionamiento :
    • -40… 60 ° C
      60… 70 ° C con reducción de potencia
  • Temperatura ambiente de almacenamiento : -60…80 °C
  • Altitud máxima de funcionamiento : 0...3000 m
  • Resistencia al fuego : 850 °C acorde a IEC 60695-2-1
  • Resistencia a las llamas : V1 acorde a UL 94
  • Resistencia mecánica :
    • Contactor de vibraciones abierto: 2 Gn, 5 ... 300 Hz
      Contactor de vibraciones cerrado: 4 Gn, 5 ... 300 Hz
      Contactor de choques abierto: 10 Gn durante 11 ms
      Contactor de choques cerrado: 15 Gn por 11 ms

  • Altura : 122 mm
  • Anchura : 55 mm
  • Profundidad : 120 mm
  • Peso del producto : 0.855 kg

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí

      Ficha Técnica :

      Ver todos los detalles
