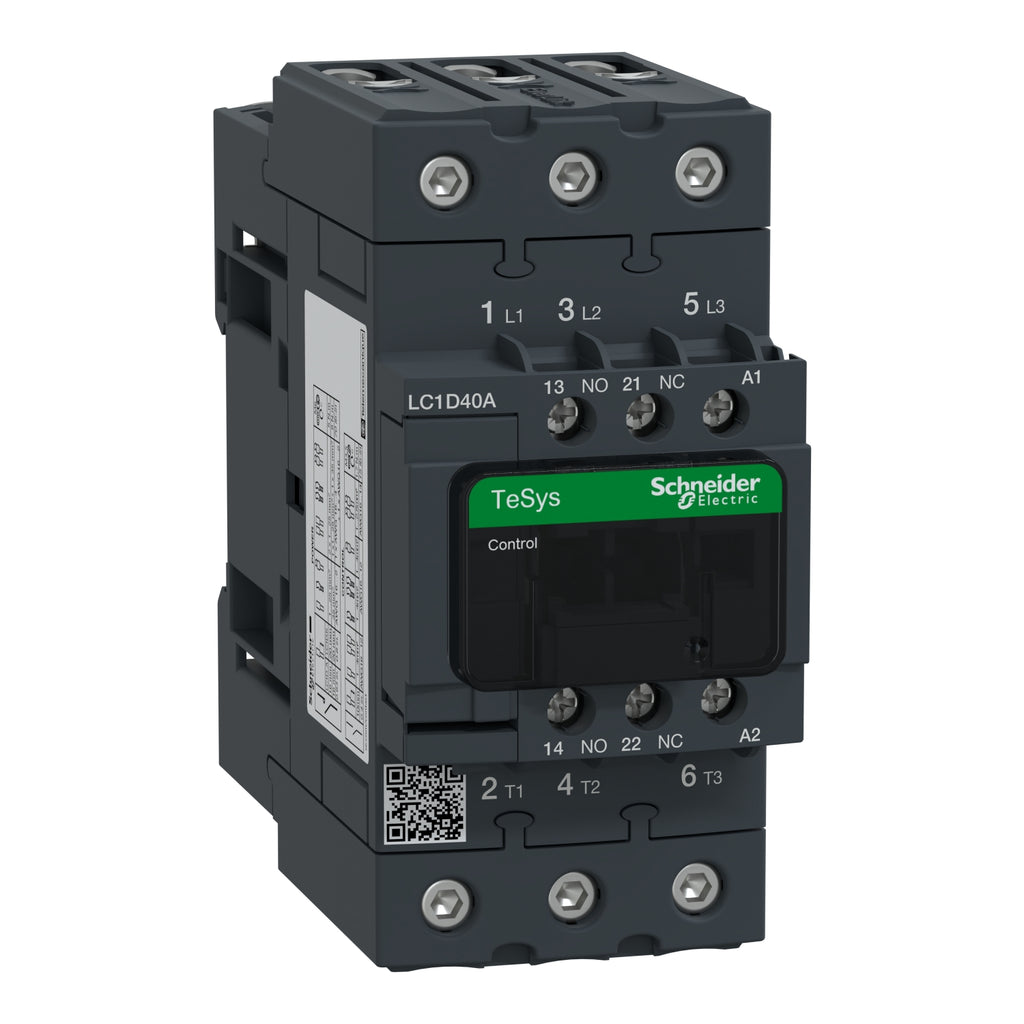

Contactor Tripolar TeSys D - 15HP(220V)/30HP(440V) - 40A(AC3) - 1NA+1NC - Bobina 24VAC - LC1D40AB7 - SCHNEIDER

Los contactores TeSys D aprovechan más de 100 años de experiencia e innovación para controlar sus motores.

Descripción

El LC1D es el más popular de esta gama y se utiliza para arrancar el motor de AC trifásico.

Los contactores TeSys D se utilizan principalmente en aplicaciones industriales, de infraestructura y de construcción.

Tiene una larga vida útil y el estándar tanto para Coordinación Tipo I como II.

Equipado con EverLink ™, esta tecnología de terminal patentada, garantiza una calidad de apriete permanente incluso en caso de deformación del conductor.

Un contactor TeSys D le ofrece una configuración simple y rápida, mientras mantiene un tamaño compacto de 55 mm y cumple con los estándares internacionales.

Adecuado para aplicaciones de seguridad gracias a contactos mecánicamente unidos y contactos espejo

Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.

TeSys D ofrece soluciones multi-estándar, alta confiabilidad con larga durabilidad mecánica y eléctrica para diferentes tamaños, junto con los accesorios más completos de la industria.

Especificaciones

Principal

• Gama : TeSys
• Nombre del producto : TeSys D
• Tipo de producto : Contactor
• Nombre corto del dispositivo : LC1D
• Aplicación del contactor :
• Control del motor
  Carga resistiva
• Categoría de empleo :
• AC-4
  AC-3
  AC-1
• Número de polos : 3P
• Composición de los contactos del polo de potencia : 3 NA
• Tensión nominal de empleo [Ue] :
• Circuito de alimentación: <= 690 VAC 25 ... 400 Hz
  Circuito de alimentación: <= 300 VDC
• Corriente nominal de empleo [Ie] :
• 40 A en 60 °C <= 440 VAC AC-3 para circuito de alimentación
  60 A (a <60 ° C) en <= 440 VAC AC-1 para circuito de alimentación
• Potencia del motor en kW :
• 18,5 kW en 380 ... 400 VAC 50/60 Hz (AC-3)
  11 kW en 220 ... 230 VAC 50/60 Hz (AC-3)
  22 kW en 415 ... 440 VAC 50/60 Hz (AC-3)
  22 kW en 500 VAC 50/60 Hz (AC-3)
  30 kW en 660 ... 690 VAC 50/60 Hz (AC-3)
  9 kW en 400 VAC 50/60 Hz (AC-4)
• Potencia del motor en HP (UL / CSA) :
• 5 hp en 230/240 VAC 50/60 Hz para motores monofásicos
  10 hp en 230/240 VAC 50/60 Hz para motores trifásicos
  30 hp en 575/600 VAC 50/60 Hz para motores trifásicos
  10 hp en 200/208 VAC 50/60 Hz para motores trifásicos
  3 hp en 115 VAC 50/60 Hz para motores monofásicos
  30 hp en 460/480 VAC 50/60 Hz para motores trifásicos
• Tipo de circuito de control : AC en 50/60 Hz
• Tensión del circuito de control [Uc] : 24 VAC 50/60 Hz
• Composición de los contactos auxiliares : 1NA + 1NC
• Tensión nominal de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947
• Categoría de sobretensión : III
• Corriente térmica convencional [Ith] :
• 60 A (en 60 ° C) para circuito de alimentación
  10 A (en 60 ° C) para circuito de señalización
• Poder de conexión nominal [Irms] :
• 800 A en 440 V para circuito de alimentación acorde a IEC 60947
  140 A AC para circuito de señalización acorde a IEC 60947-5-1
  250 A DC para circuito de señalización acorde a IEC 60947-5-1
• Poder de corte nominal :
• 800 A en 440 V para circuito de alimentación acorde a IEC 60947
• Corriente temporal admisible [Icw] :
• 320 A 40 ° C - 10 s para circuito de alimentación
  720 A 40 ° C - 1 s para circuito de alimentación
  72 A 40 ° C - 10 min para circuito de alimentación
  165 A 40 ° C - 1 min para circuito de alimentación
  100 A - 1 s para circuito de señalización
  120 A - 500 ms para circuito de señalización
  140 A - 100 ms para circuito de señalización
• Fusible asociado :
• 10 A gG para circuito de señalización acorde a IEC 60947-5-1
  80 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
  80 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
• Impedancia media : 1.5 mOhmios - Ith 60 A 50 Hz para circuito de alimentación
• Tensión nominal de aislamiento [Ui] :
• Circuito de alimentación: 690 V acorde a IEC 60947-4-1
  Circuito de alimentación: certificado CSA de 600 V
  Circuito de alimentación: 600 V certificado UL
  Circuito de señalización: 690 V acorde a IEC 60947-1
  Circuito de señalización: 600 V certificado CSA
  Circuito de señalización: 600 V certificado UL
• Durabilidad eléctrica :
• 1,5 Mciclos 40 A AC-3 en Ue <= 440 V
  1,4 Mciclos 60 A AC-1 en Ue <= 440 V
• Potencia disipada por polo :
• 5.4 W AC-1
  2.4 W AC-3
• Cara frontal : Con
• Tipo de montaje :
• Placa
  Carril
• Normas :
• CSA C22.2 No 14
  EN 60947-4-1
  EN 60947-5-1
  IEC 60947-4-1
  IEC 60947-5-1
  UL 508
• Certificaciones de producto :
• UL
  GOST
  CSA
  CCC
• Conexiones - terminales :
• Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm²Flexible con terminal
  Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible sin terminal
  Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²Flexible sin terminal
  Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible con terminal
  Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²sólido sin terminal
  Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²sólido sin terminal
  Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²Flexible sin terminal
  Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²Flexible sin terminal
  Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²Flexible con terminal
  Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²Flexible con terminal
  Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²sólido sin terminal
  Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²sólido sin terminal
• Par de apriete :
• Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6 mm
  Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador Philips No 2
  Circuito de alimentación: 8 N.m - en conectores de tornillo EverLink BTR - cable 25… 35 mm² cabeza de tornillo hexagonal 4 mm
  Circuito de alimentación: 5 N.m - en conectores de tornillo EverLink BTR - cable 1… 25 mm² cabeza de tornillo hexagonal 4 mm
• Duración de maniobra :
• 12 ... 26 ms cierre
  4 ... 19 ms apertura
• Nivel de fiabilidad de seguridad :
• B10d = 1369863 contactor de ciclos con carga nominal acorde a EN / ISO 13849-1
  B10d = Contactor de 20000000 ciclos con carga mecánica acorde a EN / ISO 13849-1
• Endurancia mecánica : 6 Mciclos
• Rango de operación : 3600 ciclos/h 60 °C

Complementario

• Característica de la bobina : Sin filtro antiparasitario de serie
• Límites de tensión del circuito de control :
• 0,3 ... 0,6 Uc (-40 ... 70 ° C): desconexión AC 50/60 Hz
  0,8 ... 1,1 Uc (-40 ... 60 ° C): operativo CA 50 Hz
  0,85 ... 1,1 Uc (-40 ... 60 ° C): operativo AC 60 Hz
  1 ... 1,1 Uc (60 ... 70 ° C): operativo AC 50/60 Hz
• Consumo a la llamada en VA :
• 140 VA 60 Hz cos phi 0.75 (en 20 °C)
  160 VA 50 Hz cos phi 0.75 (en 20 °C)
• Consumo de mantenimiento en VA :
• 13 VA 60 Hz cos phi 0.3 (en 20 °C)
  15 VA 50 Hz cos phi 0.3 (en 20 °C)
• Disipación de calor : 4…5 W en 50/60 Hz
• Tipo de contactos auxiliares :
• tipo enlazado mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1
  tipo contacto de espejo 1 NC acorde a IEC 60947-4-1
• Frecuencia del circuito de señalización : 25...400 Hz
• Corriente mínima de conmutación : 5 mA para circuito de señalización
• Tensión mínima de conmutación : 17 V para circuito de señalización
• Tiempo de no superposición :
• 1,5 ms en desexcitación entre contacto NC y NA
  1,5 ms en energización entre contacto NC y NA
• Resistencia de aislamiento : > 10 MOhm para circuito de señalización

Entorno

• Grado de protección IP : Cara frontal IP20 acorde a IEC 60529
• Tratamiento de protección : TH acorde a IEC 60068-2-30
• Grado de contaminación : 3
• Temperatura ambiente de funcionamiento :
• -40… 60 ° C
  60… 70 ° C con reducción de potencia
• Temperatura ambiente de almacenamiento : -60…80 °C
• Altitud máxima de funcionamiento : 0...3000 m
• Resistencia al fuego : 850 °C acorde a IEC 60695-2-1
• Resistencia a las llamas : V1 acorde a UL 94
• Resistencia mecánica :
• Contactor de vibraciones abierto: 2 Gn, 5 ... 300 Hz
  Contactor de vibraciones cerrado: 4 Gn, 5 ... 300 Hz
  Contactor de choques abierto: 10 Gn durante 11 ms
  Contactor de choques cerrado: 15 Gn por 11 ms
• Altura : 122 mm
• Anchura : 55 mm
• Profundidad : 120 mm
• Peso del producto : 0.85 kg

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Sin metales pesados tóxicos : Sí
• Sin mercurio : Sí
