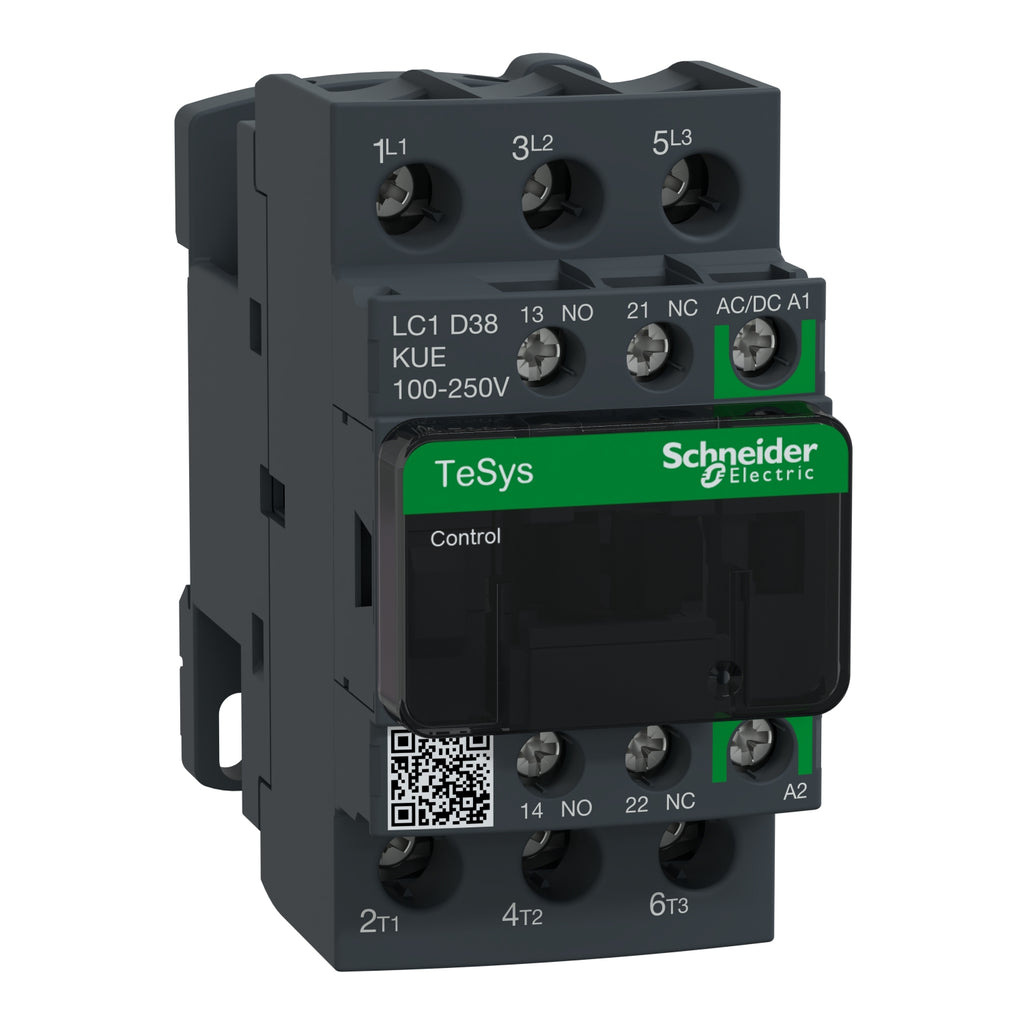

Contactor Tripolar TeSys D Green - 12HP(220V)/25HP(440V) - 38A(AC3) - 1NA+1NC - Bobina 100-250VAC/DC - LC1D38KUE - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys D Green
  • Tipo de producto : Contactor
  • Nombre corto del dispositivo : LC1D
  • Aplicación del contactor :
      • Control del motor
      • Carga resistiva
  • Categoría de empleo :
      • AC-1
      • AC-3
  • Número de polos : 3
  • Power pole contact composition : 3 NA
  • Tensión asignada de empleo [Ue] :
      • Circuito de alimentación, <= 690 VAC 25...400 Hz
  • Corriente asignada de empleo [Ie] :
      • 38 A 60 °C en <= 440 V AC-3 para circuito de alimentación
      • 50 A 60 °C en <= 440 V AC-1 para circuito de alimentación
  • Potencia del motor en kW :
      • 9 kW en 220...230 VAC 50 Hz - AC-3
      • 18.5 kW en 380...400 VAC 50 Hz - AC-3
      • 18.5 kW en 415 VAC 50 Hz - AC-3
      • 18.5 kW en 440 VAC 50 Hz - AC-3
      • 18.5 kW en 500 VAC 50 Hz - AC-3
      • 18.5 kW en 660...690 VAC 50 Hz - AC-3
  • Motor power HP (UL / CSA) :
      • 2 hp en 115 VAC 60 Hz para 1 fase motor
      • 5 hp en 230/240 VAC 60 Hz para 1 fase motor
      • 10 hp en 200/208 VAC 60 Hz para 3 fases motor
      • 10 hp en 230/240 VAC 60 Hz para 3 fases motor
      • 20 hp en 460/480 VAC 60 Hz para 3 fases motor
      • 25 hp en 575/600 VAC 60 Hz para 3 fases motor
  • Tensión del circuito de control [Uc] :
      • 100...250 VAC 50/60 Hz
      • 100...250 VDC
  • Tipo de la bobina : Electrónica AC/DC
  • Composición de los contactos auxiliares : 1 NA + 1 NC
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] :
      • 10 A en <60 °C para circuito de señalización
      • 50 A en <60 °C para circuito de alimentación
  • Poder de conexión nominal [Irms] :
      • 550 A en 440 V para circuito de alimentación
      • 140 A AC para circuito de señalización
      • 250 A DC para circuito de señalización
  • Poder asignado de corte :
      • 550 A en 440 V para circuito de alimentación
  • Corriente temporal admisible [Icw] :
      • 100 A - 1 s para circuito de señalización
      • 120 A - 500 ms para circuito de señalización
      • 140 A - 100 ms para circuito de señalización
      • 60 A en <40 °C - 10 min para circuito de alimentación
      • 150 A en <40 °C - 1 min para circuito de alimentación
      • 310 A en <40 °C - 10 s para circuito de alimentación
      • 430 A en <40 °C - 1 s para circuito de alimentación
  • Fusible asociado :
      • 10 A gG para circuito de señalización
      • 63 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
      • 63 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
  • Impedancia media :
      • 2 mOhm - Ith 50 A 50 Hz para circuito de alimentación
  • Tensión asignada de aislamiento [Ui] :
      • Circuito de alimentación, 690 V
      • Circuito de señalización, 690 V
  • Durabilidad eléctrica :
      • 1.8 Mciclos 35 A AC-3 en Ue <= 440 V
      • 0.9 Mciclos 50 A AC-1 en Ue <= 440 V
  • Potencia disipada por polo :
      • 5 W AC-1
      • 3 W AC-3
  • Safety cover : Con
  • Tipo de montaje :
      • Carril
      • Placa
  • Normas :
      • EN/IEC 60947-4-1
      • EN/IEC 60947-5-1
      • UL 60947-4-1
      • CSA C22.2 No 60947-4-1
  • Certificaciones de producto :
      • CCC
      • CSA
      • EAC
      • UL
      • KC
      • DNV-GL
      • LROS
  • Conexiones - terminales :
      • Circuito de control, terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible sin
        extremidad de cable
      • Circuito de control, terminales de fijación por tornillo 2 cable(s) 1…4 mm²Flexible sin
        extremidad de cable
      • Circuito de control, terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible con
      • Circuito de control, terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con
      • Circuito de control, terminales de fijación por tornillo 1 cable(s) 1…4 mm²sólido
      • Circuito de control, terminales de fijación por tornillo 2 cable(s) 1…4 mm²sólido
      • Circuito de alimentación, terminales de fijación por tornillo 1 cable(s) 2.5…10 mm²Flexible sin
        extremidad de cable
      • Circuito de alimentación, terminales de fijación por tornillo 2 cable(s) 2.5…10 mm²Flexible sin
        extremidad de cable
      • Circuito de alimentación, terminales de fijación por tornillo 1 cable(s) 1…10 mm²Flexible con
      • Circuito de alimentación, terminales de fijación por tornillo 2 cable(s) 1.5…6 mm²Flexible
        con
      • Circuito de alimentación, terminales de fijación por tornillo 1 cable(s) 1.5…10 mm²sólido
      • Circuito de alimentación, terminales de fijación por tornillo 2 cable(s) 2.5…10 mm²sólido
  • Par de apriete :
      • Circuito de control, 1.7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
      • Circuito de control, 1.7 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
      • Circuito de alimentación, 2.5 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
      • Circuito de alimentación, 2.5 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
  • Duración de maniobra :
      • 45...55 ms cierre
      • 20...90 ms apertura
  • Nivel de fiabilidad de seguridad :
      • B10d = 1369863 ciclos contactor con carga nominal
      • B10d = 20000000 ciclos contactor con carga mecánica
  • Durabilidad mecánica : 15 Mciclos
  • Rango de operación : 3600 cyc/h en <60 °C

Complementario

  • Característica de la bobina :
      • Limitador de picos bidireccional integrado
  • Límites de tensión del circuito de control :
      • <= 0.1 Uc 60 °C desconexión
      • 0.85...1.1 Uc 60 °C operactiva AC
      • 0.8...1.2 Uc 60 °C operactiva DC
  • Consumo a la llamada en VA : 15 VA 50/60 Hz 20 °C
  • Consumo a la llamada en W : 14 W en 20 °C
  • Consumo de mantenimiento en VA : 0.9 VA 20 °C 50/60 Hz
  • Consumo de mantenimiento en W : 0.6 W en 20 °C
  • Disipación de calor : 0.6 W en 50/60 Hz
  • Tipo de contactos auxiliares :
      • tipo unido mecánicamente 1 NA + 1 NC
      • tipo contacto espejo 1 NC
  • Frecuencia del circuito de señalización : 25...400 Hz
  • Corriente mínima de conmutación :
      • 5 mA para circuito de señalización
  • Tensión mínima de conmutación :
      • 17 V para circuito de señalización
  • Tiempo de no superposición :
      • 1.5 ms en desexcitación entre contacto NA y NC
      • 1.5 ms en excitación entre contacto NA y NC
  • Resistencia de aislamiento :
      • > 10 MOhm para circuito de señalización

Entorno

  • Grado de protección IP : IP20 frontal
  • Tratamiento de protección : TH
  • Grado de contaminación : 3
  • Temperatura ambiente de funcionamiento : -25…60 °C
  • Temperatura ambiente de almacenamiento : -60…80 °C
  • Temperatura ambiente admisible alrededor del dispositivo : -40…70 °C a Uc
  • Altitud máxima de funcionamiento : 3000 m sin
  • Resistencia al fuego : 850 °C
  • Resistencia a las llamas : V1
  • Resistencia mecánica :
      • Vibraciones contactor abierto, 2 Gn, 5...300 Hz
      • Vibraciones conector cerrado, 4 Gn, 5...300 Hz
      • Impactos contactor abierto, 8 Gn para 11 ms
      • Impactos conector cerrado, 15 Gn para 11 ms
  • Altura : 85 mm
  • Anchura : 45 mm
  • Profundidad : 92 mm
  • Peso del producto : 0.442 kg
  • Color :
      • Gris - SE GREY 6
      • Verde - SE GREEN 2

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí
