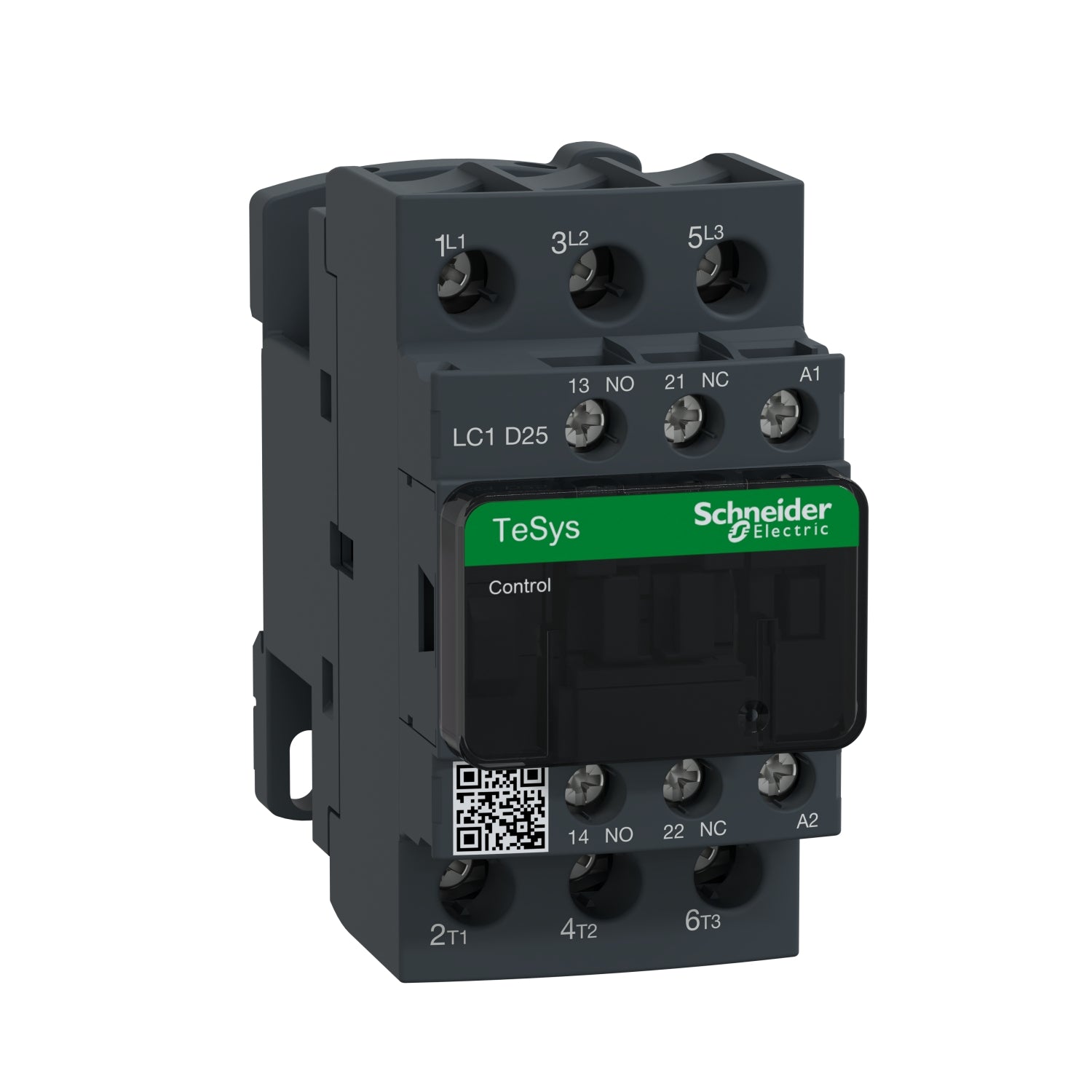

Contactor Tripolar TeSys D - 7.5HP(220V)/15HP(440V) - 25A(AC3) - 1NA+1NC - Bobina 48VAC - LC1D25E7 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Los contactores TeSys D aprovechan más de 100 años de experiencia e innovación para controlar sus motores.

Descripción

El LC1D es el más popular de esta  gama y se utiliza para arrancar el motor de AC trifásico.

Los contactores TeSys D se utilizan principalmente en aplicaciones industriales, de infraestructura y de construcción.

Tiene una larga vida útil y el estándar tanto para Coordinación Tipo I como II.

Un contactor TeSys D le ofrece una configuración simple y rápida, mientras mantiene un tamaño compacto de 45 mm y cumple con los estándares internacionales.

Adecuado para aplicaciones de seguridad gracias a contactos mecánicamente unidos y contactos espejo

Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.

TeSys D ofrece soluciones multi-estándar, alta confiabilidad con larga durabilidad mecánica y eléctrica para diferentes tamaños, junto con los accesorios más completos de la industria.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys D
  • Tipo de producto : Contactor
  • Nombre corto del dispositivo : LC1D
  • Aplicación del contactor :
    • Control del motor
      Carga resistiva

  • Categoría de empleo :
    • AC-4
      AC-3
      AC-1
  • Número de polos : 3P
  • Composición de los contactos del polo de potencia : 3 NA
  • Tensión nominal de empleo [Ue] :
    • Circuito de alimentación: <= 690 VAC 25 ... 400 Hz
      Circuito de alimentación: <= 300 VDC

  • Corriente nominal de empleo [Ie] :
    • 25 A en 60 °C <= 440 VAC AC-3 para circuito de alimentación
      40 A (a <60 ° C) en <= 440 VAC AC-1 para circuito de alimentación
  • Potencia del motor en kW :
    • 5.5 kW en 220...230 V AC 50/60 Hz (AC-3)
      11 kW en 380...400 V AC 50/60 Hz (AC-3)
      11 kW en 415...440 V AC 50/60 Hz (AC-3)
      15 kW en 500 V AC 50/60 Hz (AC-3)
      15 kW en 660...690 V AC 50/60 Hz (AC-3)
      5.5 kW en 400 V AC 50/60 Hz (AC-4)
  • Potencia del motor en HP (UL / CSA) :
    • 3 hp en 230/240 VAC 50/60 Hz para motores monofásicos
      2 hp en 115 VAC 50/60 Hz para motores monofásicos
      7,5 hp en 230/240 VAC 50/60 Hz para motores trifásicos
      15 hp en 460/480 VAC 50/60 Hz para motores trifásicos
      20 hp en 575/600 VAC 50/60 Hz para motores trifásicos
      7,5 hp en 200/208 VAC 50/60 Hz para motores trifásicos
  • Tipo de circuito de control : AC en 50/60 Hz
  • Tensión del circuito de control [Uc] : 48 VAC 50/60 Hz
  • Composición de los contactos auxiliares : 1NA + 1NC
  • Tensión nominal de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] :
    • 40 A (en 60 ° C) para circuito de alimentación
      10 A (en 60 ° C) para circuito de señalización

  • Poder de conexión nominal [Irms] :
    • 450 A en 440 V para circuito de alimentación acorde a IEC 60947
      140 A AC para circuito de señalización acorde a IEC 60947-5-1
      250 A DC para circuito de señalización acorde a IEC 60947-5-1
  • Poder de corte nominal :
    • 450 A en 440 V para circuito de alimentación acorde a IEC 60947
  • Corriente temporal admisible [Icw] :
    • 240 A 40 ° C - 10 s para circuito de alimentación
      380 A 40 ° C - 1 s para circuito de alimentación
      50 A 40 ° C - 10 min para circuito de alimentación
      120 A 40 ° C - 1 min para circuito de alimentación
      100 A - 1 s para circuito de señalización
      120 A - 500 ms para circuito de señalización
      140 A - 100 ms para circuito de señalización
  • Fusible asociado :
    • 10 A gG para circuito de señalización acorde a IEC 60947-5-1
      63 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
      40 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
  • Impedancia media : 2 mOhmios - Ith 40 A 50 Hz para circuito de alimentación
  • Tensión nominal de aislamiento [Ui] :
    • Circuito de alimentación: 690 V acorde a IEC 60947-4-1
      Circuito de alimentación: certificado CSA de 600 V
      Circuito de alimentación: 600 V certificado UL
      Circuito de señalización: 690 V acorde a IEC 60947-1
      Circuito de señalización: 600 V certificado CSA
      Circuito de señalización: 600 V certificado UL

  • Durabilidad eléctrica :
    • 1,65 Mciclos 25 A AC-3 en Ue <= 440 V
      1,4 Mciclos 40 A AC-1 en Ue <= 440 V
  • Potencia disipada por polo :
    • 3.2 W AC-1
      1.25 W AC-3
  • Cara frontal : Con
  • Tipo de montaje :
    • Placa
      Carril
  • Normas :
    • CSA C22.2 No 14
      EN 60947-4-1
      EN 60947-5-1
      IEC 60947-4-1
      IEC 60947-5-1
      UL 508
  • Certificaciones de producto :
    • BV
      LROS (Lloyds Register of Shipping)
      UL
      GOST
      GL
      DNV
      CSA
      RINA
      CCC
  • Conexiones - terminales :
    • Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible sin terminal
      Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²Flexible sin terminal
      Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible con terminal
      Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm²Flexible con terminal
      Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²sólido sin terminal
      Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²sólido sin terminal
      Circuito de alimentación, terminales de fijación por tornillo 1 cable (s) 2,5… 10 mm²Flexible sin terminal
      Circuito de alimentación, terminales de fijación por tornillo 2 cable (s) 2,5… 10 mm²Flexible sin terminal
      Circuito de alimentación, terminales de fijación por tornillo 1 cable (s) 1… 10 mm²Flexible con terminal
      Circuito de alimentación, terminales de fijación por tornillo 2 cable (s) 1,5… 6 mm²Flexible con terminal
      Circuito de alimentación, terminales de fijación por tornillo 1 cable (s) 1,5… 10 mm²sólido sin terminal
      Circuito de alimentación, terminales de fijación por tornillo 2 cable (s) 2,5… 10 mm²sólido sin terminal
  • Par de apriete :
    • Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6 mm
      Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador Philips No 2
      Circuito de alimentación: 2,5 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6 mm
      Circuito de alimentación: 2,5 N.m - en terminales de fijación por tornillo - con destornillador Philips No 2
  • Duración de maniobra :
    • 12 ... 22 ms cierre
      4 ... 19 ms apertura
  • Nivel de fiabilidad de seguridad :
    • B10d = 1369863 contactor de ciclos con carga nominal acorde a EN / ISO 13849-1
      B10d = Contactor de 20000000 ciclos con carga mecánica acorde a EN / ISO 13849-1
  • Endurancia mecánica : 15 Mciclos
  • Rango de operación : 3600 ciclos/h 60 °C

Complementario

  • Característica de la bobina : Sin filtro antiparasitario de serie
  • Límites de tensión del circuito de control :
    • 0,3 ... 0,6 Uc (-40 ... 70 ° C): desconexión AC 50/60 Hz
      0,8 ... 1,1 Uc (-40 ... 60 ° C): operativo CA 50 Hz
      0,85 ... 1,1 Uc (-40 ... 60 ° C): operativo AC 60 Hz
      1 ... 1,1 Uc (60 ... 70 ° C): operativo AC 50/60 Hz

  • Consumo a la llamada en VA :
    • 70 VA 60 Hz cos phi 0.75 (en 20 °C)
      70 VA 50 Hz cos phi 0.75 (en 20 °C)
  • Consumo de mantenimiento en VA :
    • 7.5 VA 60 Hz cos phi 0.3 (en 20 °C)
      7 VA 50 Hz cos phi 0.3 (en 20 °C)
  • Disipación de calor : 2…3 W en 50/60 Hz
  • Tipo de contactos auxiliares :
    • tipo enlazado mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1
      tipo contacto de espejo 1 NC acorde a IEC 60947-4-1
  • Frecuencia del circuito de señalización : 25...400 Hz
  • Corriente mínima de conmutación : 5 mA para circuito de señalización
  • Tensión mínima de conmutación : 17 V para circuito de señalización
  • Tiempo de no superposición :
    • 1,5 ms en desexcitación entre contacto NC y NA
      1,5 ms en energización entre contacto NC y NA

  • Resistencia de aislamiento : > 10 MOhm para circuito de señalización

Entorno

  • Grado de protección IP : Cara frontal IP20 acorde a IEC 60529
  • Tratamiento de protección : TH acorde a IEC 60068-2-30
  • Grado de contaminación : 3
  • Temperatura ambiente de funcionamiento :
    • -40… 60 ° C
      60… 70 ° C con reducción de potencia
  • Temperatura ambiente de almacenamiento : -60…80 °C
  • Altitud máxima de funcionamiento : 0...3000 m
  • Resistencia al fuego : 850 °C acorde a IEC 60695-2-1
  • Resistencia a las llamas : V1 acorde a UL 94
  • Resistencia mecánica :
    • Contactor de vibraciones abierto: 2 Gn, 5 ... 300 Hz
      Contactor de vibraciones cerrado: 4 Gn, 5 ... 300 Hz
      Contactor de choques abierto: 10 Gn durante 11 ms
      Contactor de choques cerrado: 15 Gn por 11 ms

  • Altura : 85 mm
  • Anchura : 45 mm
  • Profundidad : 92 mm
  • Peso del producto : 0.37 kg

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí
