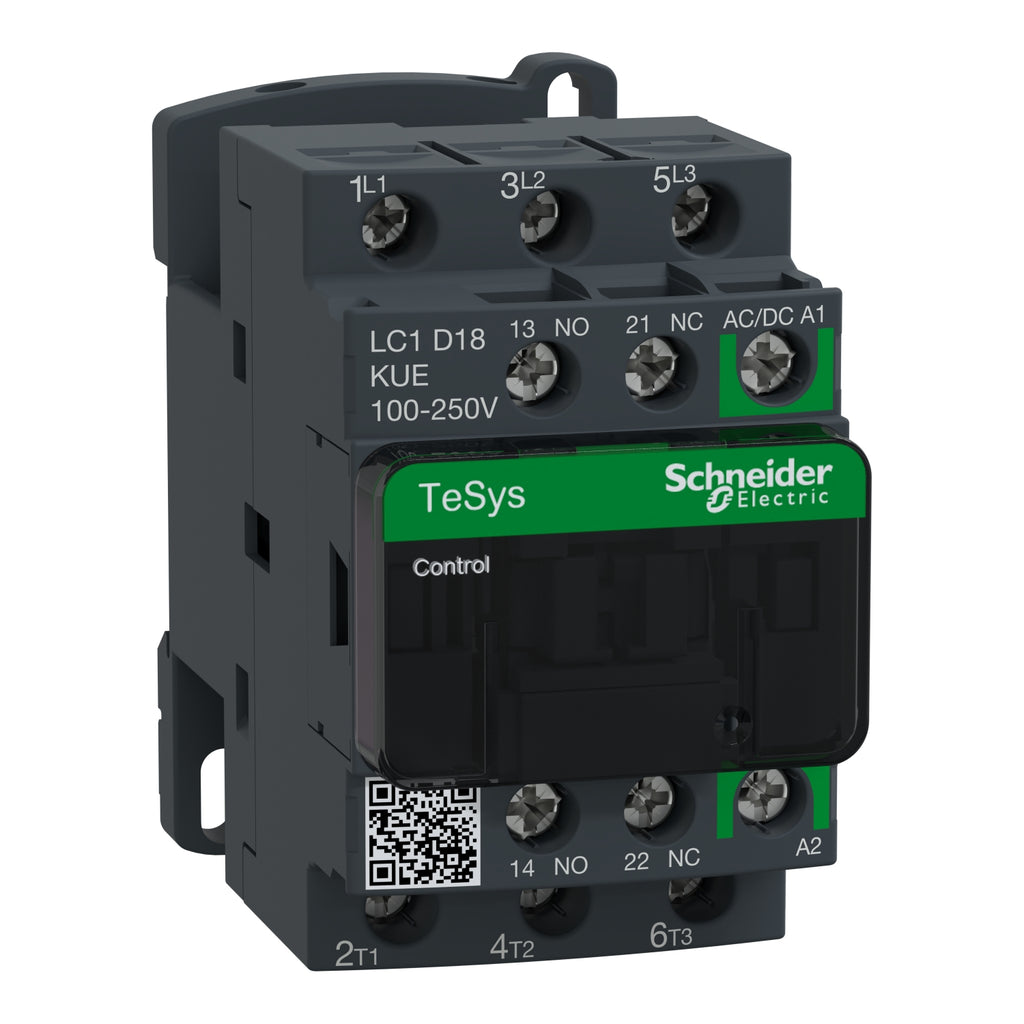

Contactor Tripolar TeSys D Green - 5.5HP(220V)/12HP(440V) - 18A(AC3) - 1NA+1NC - Bobina 100-250VAC/DC - LC1D18KUE - SCHNEIDER

Contactor Tripolar TeSys D Green - 5.5HP(220V)/12HP(440V) - 18A(AC3) - 1NA+1NC - Bobina 100-250VAC/DC - LC1D18KUE - SCHNEIDER

Preguntas frecuentes

>Entendemos que puede tener algunas preocupaciones cuando nos compra por primera vez. Para esto, hemos respondido sus preguntas directamente aquí. Estamos listos para servirte.



¿Sus productos de la marca Schneider Electric son originales?

Sí. Todos nuestros productos son originales. Es fácil de identificar con herramienta anticopia.

¿Son distribuidores oficiales de Schneider Electric en Perú?

Sí, somos canal digital oficial de Schneider Electric. Puedes revisar nuestra certificación aquí.

¿Tiene una tienda para venir a comprar?

Tendremos una tienda pronto. Por ahora solo realizamos recojos en nuestra oficina ubicada en Calle Apurímac 114 - Ate o haciendo entregas.

Importante: Cuando envíe la orden de compra y el pago, el vendedor la revisará. Cuando se acepte su orden y se procese el pago, el vendedor le indicará la hora de recojo de su pedido.

¿Hacen envíos a provincia?

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

¿Pueden realizar entregas?

Si. Realizamos entregas con previa coordinación.

¿Cuánto tiempo lleva la entrega?

Depende de la disponibilidad y del tiempo de recepción de su orden de compra y pago. Si el producto está disponible y envías la orden de compra y el pago a primera hora del día, te lo podemos entregar el mismo día.

¿Hay algún monto mínimo de compra?

Sí. Hay una orden de compra mínima de 300 soles.

¿Cómo solicito una cotización?

Envía tu requerimiento vía Whatsapp o correo electrónico en cualquier formato de tu preferencia y te atenderemos a la brevedad.

¿Puedo solicitar el producto y el precio por teléfono?

Sí, puede decirnos su requerimiento por teléfono. Le pediremos los detalles como nombre, número de teléfono o móvil, nombre de Empresa, RUC y su correo electrónico ,luego le enviaremos una cotización formal mediante el correo o mediante WhatsApp.

Quiero hacer una compra ¿Qué debo hacer?

Envíenos la orden de compra de su formato y el comprobante de pago , ya sea por correo o WhatsApp y su asesor de venta le brindara una fecha y hora de recojo o entrega.

¿Cómo puedo pagar?

 Debe depositarnos en una de nuestras cuentas bancarias que se enumeran a continuación:

Banco BBVA

CTA. BBVA DÓLARES : 0011-0146-0100023584-84 || CCI: 011-146-000100023584-84

CTA. BBVA SOLES : 0011-0146-0200273197-80 || CCI: 011-146-000200273197-80



¿Puedo comprar con crédito?

Aceptamos solo depósito completo antes de la entrega.

¿Qué moneda aceptan?

Aceptamos soles peruanos y dólares americanos.

¿Recibo alguna confirmación de la entrega?

Sí, obtendrá Guía de Remisión como confirmación que hemos entregado y usted aceptó el pedido.

¿Cómo recibiré la factura?

Le enviaremos la factura por correo electrónico o WhatsApp. Si desea una factura física, infórmenos por adelantado.

¿Puedo cambiar el producto una vez que lo acepté porque hice un pedido incorrecto?

No. Debe revisar su pedido en el lugar de entrega. No será posible cambiar el producto más adelante.

¿Me devolverán el dinero porque no quiero el producto?

No hay posibilidad de devolución del dinero una vez que pagó y recibió el pedido.

Condiciones de venta

Aceptación de la venta

  • Una vez aceptada la cotización, el cliente deberá generar la orden de compra respectiva la cual debe ser enviada al correo ventas@fcmsolutionsperu.com o mediante WhatsApp.
  • Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora del despacho del producto según el stock disponible.

Cambios y devoluciones

  • Una vez que la orden de compra fue aprobada por el departamento de compras o el área asignada de su compañía, el pedido no podrá ser modificado , salvo acuerdo de ambas partes.
  • En el caso de cancelación de pedido , FCM SOLUTIONS E.I.R.L se reserva el derecho de no aceptarla y establecer una compensación por la anulación, salvo acuerdo de ambas partes.
  • Sólo se aceptarán anulaciones de OC, por productos que no cuentan con stock disponible.
  • No se aceptarán anulaciones por productos que son de importación o fabricación cuyo proceso haya sido iniciado.
  • No se aceptarán devoluciones por productos que hayan sido expuestos a la humedad , líquidos o sustancias que deterioren su capacidad y funcionamiento.
  • No se aceptarán devoluciones por productos que hayan sido manipulados por personal no autorizado o ajeno a la entidad a quien se le efectuó la venta.

Entrega

  • En los casos de venta al contado (previo pago: vía transferencia bancaria o depósito en cuenta) , el plazo de entrega tendrá vigencia a partir de que el departamento de ventas confirme el pago efectuado.
  • Para entregas gratuitas se debe cumplir con un mínimo de compra de 10000 soles o 2500 dólares americanos ( incluido igv) sujeto a restricciones.
  • Para delivery cada zona (sur , norte y este) cuenta con un cronograma.
  • Para envíos al interior del país se recepcionan las órdenes de compra ( máximo 12:00 p.m ) , pasada la hora pactada será programado para el día siguiente. Además se establece que los envíos se realizan máximo hasta las 3:30 p.m con pagadero en destino.
  • El cliente tiene la opción de elegir su agencia de preferencia ,brindando su clave ( en caso de tenerla ).

Responsabilidades

  • No será responsabilidad de FCM SOLUTIONS E.I.R.L la entrega fuera del tiempo establecido de los productos debido a pagos pendientes o regularizaciones de documentos.
  • El retraso de la entrega de los productos , no da lugar a la anulación del pedido.

Cobranzas

  • Si el cliente cuenta con una línea de crédito con deudas pendientes , FCM SOLUTIONS E.I.R.L tiene derecho a suspender las entregas de nuevos pedidos o de saldos pendientes.
  • Si el cliente cuenta con línea de crédito previamente aprobada por Gerencia General , la empresa FCM SOLUTIONS E.I.R.L le brinda un plazo de 15 días calendarios adicionales a la fecha de vencimiento para efectuar la cancelación de las facturas pendientes , transcurrido dicho plazo y previo aviso de nuestro Departamento de Logística , se procederá a reportar a centrales de riesgo de  INFOCORP o SENTINEL la factura impaga.


Politicas de Envío

Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora de la entrega del pedido según el stock disponible.

La entregas en Lima se realizan por pago adicional de S/ 20 en zonas con nuestra cobertura.

Zonas sin cobertura en Lima

- Ancon , Carabayllo , Santa Rosa, Puente Piedra, Comas, San Miguel, San Juan de Lurigancho, Santa María del Mar y Punta Negra.

Envíos a provincia

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys D Green
  • Tipo de producto : Contactor
  • Nombre corto del dispositivo : LC1D
  • Aplicación del contactor :
      • Control del motor
      • Carga resistiva
  • Categoría de empleo :
      • AC-1
      • AC-3
  • Número de polos : 3
  • Power pole contact composition : 3 NA
  • Tensión asignada de empleo [Ue] :
      • Circuito de alimentación, <= 690 VAC 25...400 Hz
  • Corriente asignada de empleo [Ie] :
      • 18 A 60 °C en <= 440 V AC-3 para circuito de alimentación
      • 32 A 60 °C en <= 440 V AC-1 para circuito de alimentación
  • Potencia del motor en kW :
      • 4 kW en 220...230 VAC 50 Hz - AC-3
      • 7.5 kW en 380...400 VAC 50 Hz - AC-3
      • 9 kW en 415 VAC 50 Hz - AC-3
      • 9 kW en 440 VAC 50 Hz - AC-3
      • 10 kW en 500 VAC 50 Hz - AC-3
      • 10 kW en 660...690 VAC 50 Hz - AC-3
  • Motor power HP (UL / CSA) :
      • 1 hp en 115 VAC 60 Hz para 1 fase motor
      • 3 hp en 230/240 VAC 60 Hz para 1 fase motor
      • 5 hp en 200/208 VAC 60 Hz para 3 fases motor
      • 5 hp en 230/240 VAC 60 Hz para 3 fases motor
      • 10 hp en 460/480 VAC 60 Hz para 3 fases motor
      • 15 hp en 575/600 VAC 60 Hz para 3 fases motor
  • Tensión del circuito de control [Uc] :
      • 100...250 VAC 50/60 Hz
      • 100...250 VDC
  • Tipo de la bobina : Electrónica AC/DC
  • Composición de los contactos auxiliares : 1 NA + 1 NC
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] :
      • 10 A en <60 °C para circuito de señalización
      • 32 A en <60 °C para circuito de alimentación
  • Poder de conexión nominal [Irms] :
      • 300 A en 440 V para circuito de alimentación
      • 140 A AC para circuito de señalización
      • 250 A DC para circuito de señalización
  • Poder asignado de corte :
      • 300 A en 440 V para circuito de alimentación
  • Corriente temporal admisible [Icw] :
      • 100 A - 1 s para circuito de señalización
      • 120 A - 500 ms para circuito de señalización
      • 140 A - 100 ms para circuito de señalización
      • 40 A en <40 °C - 10 min para circuito de alimentación
      • 84 A en <40 °C - 1 min para circuito de alimentación
      • 145 A en <40 °C - 10 s para circuito de alimentación
      • 240 A en <40 °C - 1 s para circuito de alimentación
  • Fusible asociado :
      • 10 A gG para circuito de señalización
      • 50 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
      • 35 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
  • Impedancia media :
      • 2.5 mOhm - Ith 32 A 50 Hz para circuito de alimentación
  • Tensión asignada de aislamiento [Ui] :
      • Circuito de alimentación, 690 V
      • Circuito de señalización, 690 V
  • Durabilidad eléctrica :
      • 2.2 Mciclos 15 A AC-3 en Ue <= 440 V
      • 0.9 Mciclos 32 A AC-1 en Ue <= 440 V
  • Potencia disipada por polo :
      • 2.5 W AC-1
      • 0.8 W AC-3
  • Safety cover : Con
  • Tipo de montaje :
      • Carril
      • Placa
  • Normas :
      • EN/IEC 60947-4-1
      • EN/IEC 60947-5-1
      • UL 60947-4-1
      • CSA C22.2 No 60947-4-1
  • Certificaciones de producto :
      • CCC
      • CSA
      • EAC
      • UL
      • KC
      • DNV-GL
      • LROS
  • Conexiones - terminales :
      • Circuito de control, terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible sin
        extremidad de cable
      • Circuito de control, terminales de fijación por tornillo 2 cable(s) 1…4 mm²Flexible sin
        extremidad de cable
      • Circuito de control, terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible con
      • Circuito de control, terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con
      • Circuito de control, terminales de fijación por tornillo 1 cable(s) 1…4 mm²sólido
      • Circuito de control, terminales de fijación por tornillo 2 cable(s) 1…4 mm²sólido
      • Circuito de alimentación, terminales de fijación por tornillo 1 cable(s) 1.5…6 mm²Flexible sin
        extremidad de cable
      • Circuito de alimentación, terminales de fijación por tornillo 2 cable(s) 1.5…6 mm²Flexible sin
        extremidad de cable
      • Circuito de alimentación, terminales de fijación por tornillo 1 cable(s) 1…6 mm²Flexible con
      • Circuito de alimentación, terminales de fijación por tornillo 2 cable(s) 1…4 mm²Flexible
        con
      • Circuito de alimentación, terminales de fijación por tornillo 1 cable(s) 1.5…6 mm²sólido
      • Circuito de alimentación, terminales de fijación por tornillo 2 cable(s) 1.5…6 mm²sólido
  • Par de apriete :
      • Circuito de control, 1.7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
      • Circuito de control, 1.7 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
      • Circuito de alimentación, 1.7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
      • Circuito de alimentación, 1.7 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
  • Duración de maniobra :
      • 45...55 ms cierre
      • 20...90 ms apertura
  • Nivel de fiabilidad de seguridad :
      • B10d = 1369863 ciclos contactor con carga nominal
      • B10d = 20000000 ciclos contactor con carga mecánica
  • Durabilidad mecánica : 15 Mciclos
  • Rango de operación : 3600 cyc/h en <60 °C

Complementario

  • Característica de la bobina :
      • Limitador de picos bidireccional integrado
  • Límites de tensión del circuito de control :
      • <= 0.1 Uc 60 °C desconexión
      • 0.85...1.1 Uc 60 °C operactiva AC
      • 0.8...1.2 Uc 60 °C operactiva DC
  • Consumo a la llamada en VA : 15 VA 50/60 Hz 20 °C
  • Consumo a la llamada en W : 14 W en 20 °C
  • Consumo de mantenimiento en VA : 0.9 VA 20 °C 50/60 Hz
  • Consumo de mantenimiento en W : 0.6 W en 20 °C
  • Disipación de calor : 0.6 W en 50/60 Hz
  • Tipo de contactos auxiliares :
      • tipo unido mecánicamente 1 NA + 1 NC
      • tipo contacto espejo 1 NC
  • Frecuencia del circuito de señalización : 25...400 Hz
  • Corriente mínima de conmutación :
      • 5 mA para circuito de señalización
  • Tensión mínima de conmutación :
      • 17 V para circuito de señalización
  • Tiempo de no superposición :
      • 1.5 ms en desexcitación entre contacto NA y NC
      • 1.5 ms en excitación entre contacto NA y NC
  • Resistencia de aislamiento :
      • > 10 MOhm para circuito de señalización

Entorno

  • Grado de protección IP : IP20 frontal
  • Tratamiento de protección : TH
  • Grado de contaminación : 3
  • Temperatura ambiente de funcionamiento : -25…60 °C
  • Temperatura ambiente de almacenamiento : -60…80 °C
  • Temperatura ambiente admisible alrededor del dispositivo : -40…70 °C a Uc
  • Altitud máxima de funcionamiento : 3000 m sin
  • Resistencia al fuego : 850 °C
  • Resistencia a las llamas : V1
  • Resistencia mecánica :
      • Vibraciones contactor abierto, 2 Gn, 5...300 Hz
      • Vibraciones conector cerrado, 4 Gn, 5...300 Hz
      • Impactos contactor abierto, 10 Gn para 11 ms
      • Impactos conector cerrado, 15 Gn para 11 ms
  • Altura : 77 mm
  • Anchura : 45 mm
  • Profundidad : 86 mm
  • Peso del producto : 0.378 kg
  • Color :
      • Gris - SE GREY 6
      • Verde - SE GREEN 2

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí

      Ficha Técnica

      Ver todos los detalles
