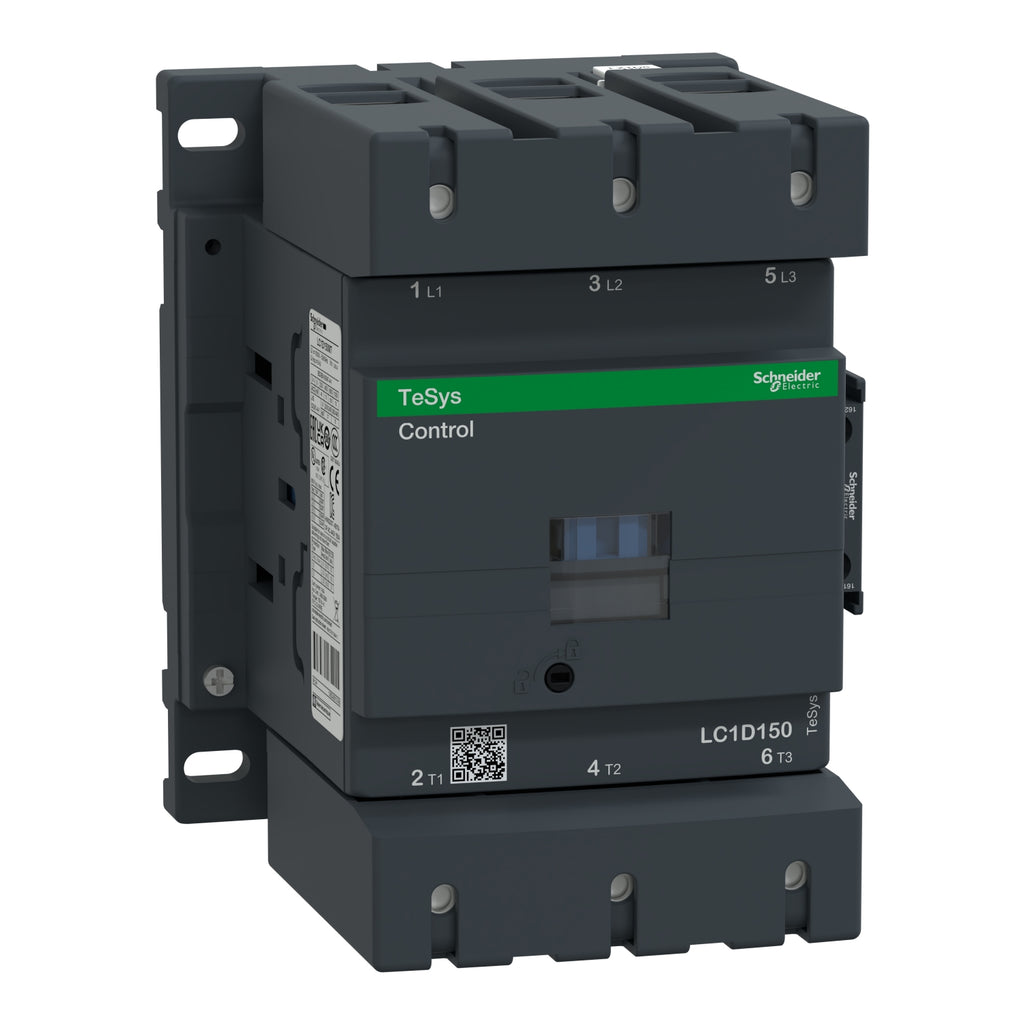

Contactor Tripolar TeSys D - 54HP(220V)/108HP(440V) - 150A(AC3) - 1NA+1NC - Bobina 110VAC - LC1D150F7 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Los contactores TeSys D aprovechan más de 100 años de experiencia e innovación para controlar sus motores.

Características y Beneficios de los contactores TeSys D

El LC1D es el más popular de esta gama y se utiliza para arrancar el motor de AC trifásico.

Los contactores TeSys D se utilizan principalmente en aplicaciones industriales, de infraestructura y de construcción.

Tiene una larga vida útil y el estándar tanto para Coordinación Tipo I como II.

Un contactor TeSys D le ofrece una configuración simple y rápida, mientras mantiene un tamaño compacto de 120 mm y cumple con los estándares internacionales.

Adecuado para aplicaciones de seguridad gracias a contactos mecánicamente unidos y contactos espejo

Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.

TeSys D ofrece soluciones multi-estándar, alta confiabilidad con larga durabilidad mecánica y eléctrica para diferentes tamaños, junto con los accesorios más completos de la industria.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys D
  • Tipo de producto : Contactor
  • Nombre corto del dispositivo : LC1D
  • Aplicación del contactor :
      • Control del motor
      • Carga resistiva
  • Categoría de empleo :
      • AC-1
      • AC-4
      • AC-3
  • Número de polos : 3P
  • Composición de los contactor de potencia : 3 NA
  • Tensión asignada de empleo [Ue] :
      • Circuito de alimentación, estado 1 <= 1000 VAC 25...400Hz
      • Circuito de alimentación estado 1 <= 300 VDC
  • Corriente asignada de empleo [Ie] :
      • 150 A en 60 °C <= 440 VAC AC-3 para circuito de alimentación
      • 200 A en 60 °C <= 440 VAC AC-1 para cirtcuito de alimentación
  • Potencia del motor en kW
      • 40 kW en 220...230 VAC 50/60 Hz AC-3
      • 75 kW en 380...400 VAC 50/60 Hz AC-3
      • 80 kW en 415...440 VAC 50/60 Hz AC-3
      • 90 kW en 500 VAC 50/60 Hz AC-3
      • 100 kW en 660...690 VAC 50/60 Hz AC-3
      • 75 kW en 1000 VAC 50/60 Hz AC-3
      • 22 kW en 400 VAC 50/60 Hz AC-4
  • Potencia del motor en HP
      • 40 hp en 200/208 VAC 50/60 Hz para motor trifásico
      • 50 hp en 230/240 VAC 50/60 Hz para motor trifásico
      • 100 hp en 460/480 VAC 50/60 Hz para motor trifásico
      • 125 hp en 575/600 VAC 50/60 Hz para motor trifásico
  • Tipo de circuito de control : AC en 50/60 Hz
  • Tensión del circuito de control [Uc] : 110 VAC 50/60 Hz
  • Composición de los contactos auxiliares : 1NA + 1NC
  • Tensión asignada de resistencia a los choques [Uimp] : 8 kV
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] :
      • 200 A en <60 °C para circuito de alimentación
  • Poder de conexión nominal [Irms] :
      • 140 A AC para circuito de señalización
      • 250 A DC para circuito de señalización
      • 1660 A en 440 V para circuito de alimentación
  • Corriente temporal admisible [Icw] :
      • 1200 A en <40°C - 10 s para circuito de alimentación
      • 1400 A en <40°C - 1 s para circuito de alimentación
      • 250 A en <40°C - 10 min para circuito de alimentación
      • 580 A en <40°C - 1 min para circuito de alimentación
      • 100 A - 1 s para circuito de señalización
      • 120 A - 500 ms para circuito de señalización
      • 140 A - 100 ms para circuito de señalización
  • Fusible asociado :
      • 10 A gG para circuito de señalización
      • 315 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
      • 250 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
  • Impendancia media : 0.6 mOhm - Ith 200 A 50 Hz para circuito de alimentación
  • Tensión asignada de aislamiento [Ui] :
      • Circuito de alimentación, estado 1 690 V
      • Circuito de señalización, estado 1 690 V
  • Durabilidad eléctrica :
      • 0.85 M ciclos 150 A AC-3 en Ue <= 440 V
      • 1 M ciclos 200 A AC-1 en Ue <= 440 V
  • Potencia disipada por polo :
      • 13.5 W AC-3
      • 24 W AC-1
  • Cubierta de seguridad : Sí
  • Tipo de montaje :
      • Carril
      • Placa
  • Normas :
      • CSA C22.2 No 14
      • EN/IEC 60947-4-1
      • EN/IEC 60947-5-1
      • UL 508
  • Certificaciones :
      • CCC
      • GOST
      • UL
      • CSA
  • Duración de maniobra :
      • 40...75 ms apertura
      • 20...35 ms cierre
  • Nivel de fiabilidad de seguridad :
      • B10d = 1369863 ciclos contactor con carga nominal
      • B10d = 20000000 ciclos contactor con carga mecánica
  • Endurancia mecánica : 8 Mciclos
  • Rango de operación : 1200 ciclos/hora en <60 °C

Complementario

  • Característica de la bobina : Con diodo de limitador de pico bidireccional integrado
  • Limites de tensión del circuito de control :
      • Desconexión, estado 1 0.3...0.5 Uc AC 50/60 Hz 60 °C
      • Operactiva, estado 1 0.85...1.15 Uc AC 50/60 Hz 60 °C
  • Consumo a la llamada en VA :
      • 280...350 VA 60 Hz 0.75 20 °C
      • 280...350 VA 50 Hz 0.75 20 °C
  • Consumo de mantenimiento en VA :
      • 2...18 VA 60 Hz 0.3 20 °C
      • 2...18 VA 50 Hz 0.3 20 °C
  • Disipación de calor : 3...4.5 W en 50/60 Hz
  • Tipo de contactos auxiliares :
      • Tipo unido mecánicamente 1 NA + 1 NC
      • Tipo contacto espejo 1 NC
  • Frecuencia del circuito de señalización : 25...400 Hz
  • Corriente mínima de conmutación : 5 mA para circuito de señalización
  • Tensión mínima de conmutación : 17 V para circuito de señalización
  • Tiempo de no superposición :
      • 1.5 ms en desexcitación entre contacto NA y NC
      • 1.5 ms en excitación entre contacto NA y NC
  • Resistencia de aislamiento : > 10 MOhm para circuito de señalización

Entorno

  • Grado de protección IP : IP20 frontal
  • Tratamiento de protección : TH
  • Grado de contaminación : 3
  • Temperatura ambiente de funcionamiento : -5...60 °C
  • Temperatura ambiente de almacenamiento : -60...80 °C
  • Temperatura ambiente admisible alrededor del dispositivo : -40...70 °C a UC
  • Altitud máxima de funcionamiento : 3000 m
  • Resistencia al fuego : 850 °C
  • Resistencia a las llamas : V1
  • Resistencia mecánica :
      • Vibraciones contactor abierto, estado 1 2 Gn, 5...300 Hz
      • Vibraciones contactor cerrado, estado 1 4 Gn, 5...300 Hz
      • Impactos contactor cerrado, estado 1 15 Gn para 11 ms
      • Impactos contactor abierto, estado 1 10 Gn para 11 ms
  • Altura : 158 mm
  • Anchura : 120 mm
  • Profundidad : 136 mm
  • Peso del producto : 2.5 kg

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh som SVHC : Sí
  • Directiva RoHS UE : Conforme
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí
