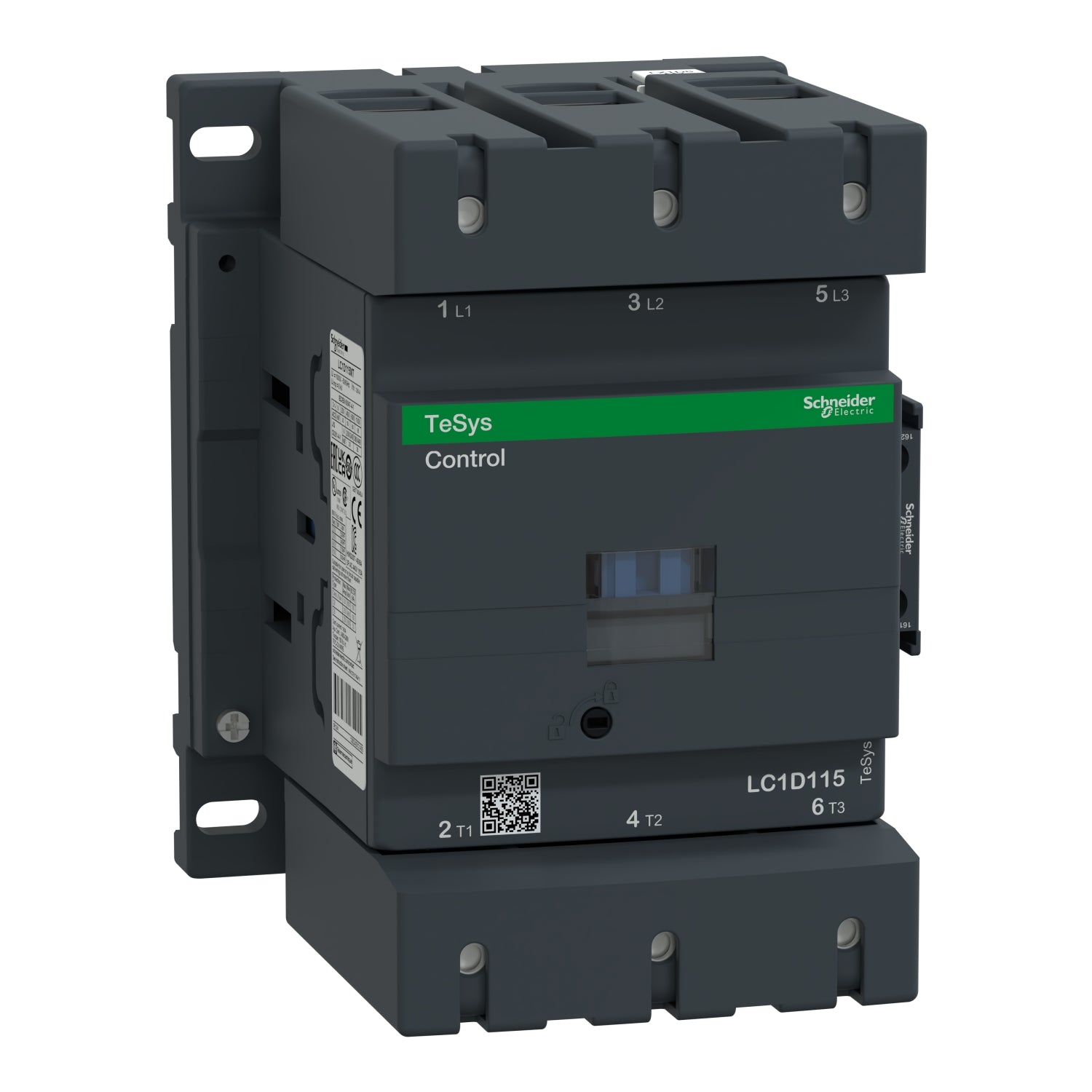

Los contactores TeSys D aprovechan más de 100 años de experiencia e innovación para controlar sus motores.
Características y Beneficios de los contactores TeSys D
El LC1D es el más popular de esta gama y se utiliza para arrancar el motor de AC trifásico.
Los contactores TeSys D se utilizan principalmente en aplicaciones industriales, de infraestructura y de construcción.
Tiene una larga vida útil y el estándar tanto para Coordinación Tipo I como II.
Un contactor TeSys D le ofrece una configuración simple y rápida, mientras mantiene un tamaño compacto de 120 mm y cumple con los estándares internacionales.
Adecuado para aplicaciones de seguridad gracias a contactos mecánicamente unidos y contactos espejo
Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.
TeSys D ofrece soluciones multi-estándar, alta confiabilidad con larga durabilidad mecánica y eléctrica para diferentes tamaños, junto con los accesorios más completos de la industria.
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys D
- Tipo de producto : Contactor
- Nombre corto del dispositivo : LC1D
- Aplicación del contactor :
- Control del motor
- Carga resistiva
- Categoría de empleo :
- AC-1
- AC-4
- AC-3
- Número de polos : 3P
- Composición de los contactor de potencia : 3 NA
- Tensión asignada de empleo [Ue] :
- Circuito de alimentación, estado 1 <= 1000 VAC 25...400Hz
- Circuito de alimentación estado 1 <= 300 VDC
- Corriente asignada de empleo [Ie] :
- 115 A en 60 °C <= 440 VAC AC-3 para circuito de alimentación
- 200 A en 60 °C <= 440 VAC AC-1 para cirtcuito de alimentación
- Potencia del motor en kW
- 30 kW en 220...230 VAC 50/60 Hz AC-3
- 55 kW en 380...400 VAC 50/60 Hz AC-3
- 59 kW en 415...440 VAC 50/60 Hz AC-3
- 75 kW en 500 VAC 50/60 Hz AC-3
- 80 kW en 660...690 VAC 50/60 Hz AC-3
- 65 kW en 1000 VAC 50/60 Hz AC-3
- 18.5 kW en 400 VAC 50/60 Hz AC-4
- Potencia del motor en HP
- 30 hp en 200/208 VAC 50/60 Hz para motor trifásico
- 40 hp en 230/240 VAC 50/60 Hz para motor trifásico
- 75 hp en 460/480 VAC 50/60 Hz para motor trifásico
- 100 hp en 575/600 VAC 50/60 Hz para motor trifásico
- Tipo de circuito de control : AC en 50/60 Hz
- Tensión del circuito de control [Uc] : 220 VAC 50/60 Hz
- Composición de los contactos auxiliares : 1NA + 1NC
- Tensión asignada de resistencia a los choques [Uimp] : 8 kV
- Categoría de sobretensión : III
- Corriente térmica convencional [Ith] :
- 200 A en <60 °C para circuito de alimentación
- Poder de conexión nominal [Irms] :
- 140 A AC para circuito de señalización
- 250 A DC para circuito de señalización
- 1260 A en 440 V para circuito de alimentación
- Corriente temporal admisible [Icw] :
- 950 A en <40°C - 10 s para circuito de alimentación
- 1100 A en <40°C - 1 s para circuito de alimentación
- 250 A en <40°C - 10 min para circuito de alimentación
- 550 A en <40°C - 1 min para circuito de alimentación
- 100 A - 1 s para circuito de señalización
- 120 A - 500 ms para circuito de señalización
- 140 A - 100 ms para circuito de señalización
- Fusible asociado :
- 10 A gG para circuito de señalización
- 250 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
- 200 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
- Impendancia media : 0.6 mOhm - Ith 200 A 50 Hz para circuito de alimentación
- Tensión asignada de aislamiento [Ui] :
- Circuito de alimentación, estado 1 690 V
- Circuito de señalización, estado 1 690 V
- Durabilidad eléctrica :
- 0.95 M ciclos 115 A AC-3 en Ue <= 440 V
- 0.8 M ciclos 200 A AC-1 en Ue <= 440 V
- Potencia disipada por polo :
- 7.9 W AC-3
- 24 W AC-1
- Cubierta de seguridad : Sí
- Tipo de montaje :
- Carril
- Placa
- Normas :
- CSA C22.2 No 14
- EN/IEC 60947-4-1
- EN/IEC 60947-5-1
- UL 508
- Certificaciones :
- CCC
- GOST
- UL
- CSA
- Duración de maniobra :
- 6...20 ms apertura
- 20...50 ms cierre
- Nivel de fiabilidad de seguridad :
- B10d = 1369863 ciclos contactor con carga nominal
- B10d = 20000000 ciclos contactor con carga mecánica
- Endurancia mecánica : 8 Mciclos
- Rango de operación : 2400 ciclos/hora en <60 °C
Complementario
- Característica de la bobina : Con diodo de limitador de pico bidireccional integrado
- Limites de tensión del circuito de control :
- Desconexión, estado 1 0.3...0.5 Uc AC 50/60 Hz 60 °C
- Operactiva, estado 1 0.85...1.15 Uc AC 50/60 Hz 60 °C
- Consumo a la llamada en VA :
- 280...350 VA 60 Hz 0.75 20 °C
- 280...350 VA 50 Hz 0.75 20 °C
- Consumo de mantenimiento en VA :
- 2...18 VA 60 Hz 0.3 20 °C
- 2...18 VA 50 Hz 0.3 20 °C
- Disipación de calor : 3...8 W en 50/60 Hz
- Tipo de contactos auxiliares :
- Tipo unido mecánicamente 1 NA + 1 NC
- Tipo contacto espejo 1 NC
- Frecuencia del circuito de señalización : 25...400 Hz
- Corriente mínima de conmutación : 5 mA para circuito de señalización
- Tensión mínima de conmutación : 17 V para circuito de señalización
- Tiempo de no superposición :
- 1.5 ms en desexcitación entre contacto NA y NC
- 1.5 ms en excitación entre contacto NA y NC
- Resistencia de aislamiento : > 10 MOhm para circuito de señalización
Entorno
- Grado de protección IP : IP20 frontal
- Tratamiento de protección : TH
- Grado de contaminación : 3
- Temperatura ambiente de funcionamiento : -5...60 °C
- Temperatura ambiente de almacenamiento : -60...80 °C
- Temperatura ambiente admisible alrededor del dispositivo : -40...70 °C a UC
- Altitud máxima de funcionamiento : 3000 m
- Resistencia al fuego : 850 °C
- Resistencia a las llamas : V1
- Resistencia mecánica :
- Vibraciones contactor abierto, estado 1 2 Gn, 5...300 Hz
- Vibraciones contactor cerrado, estado 1 4 Gn, 5...300 Hz
- Impactos contactor cerrado, estado 1 15 Gn para 11 ms
- Impactos contactor abierto, estado 1 10 Gn para 11 ms
- Altura : 158 mm
- Anchura : 120 mm
- Profundidad : 136 mm
- Peso del producto : 2.5 kg
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh som SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
