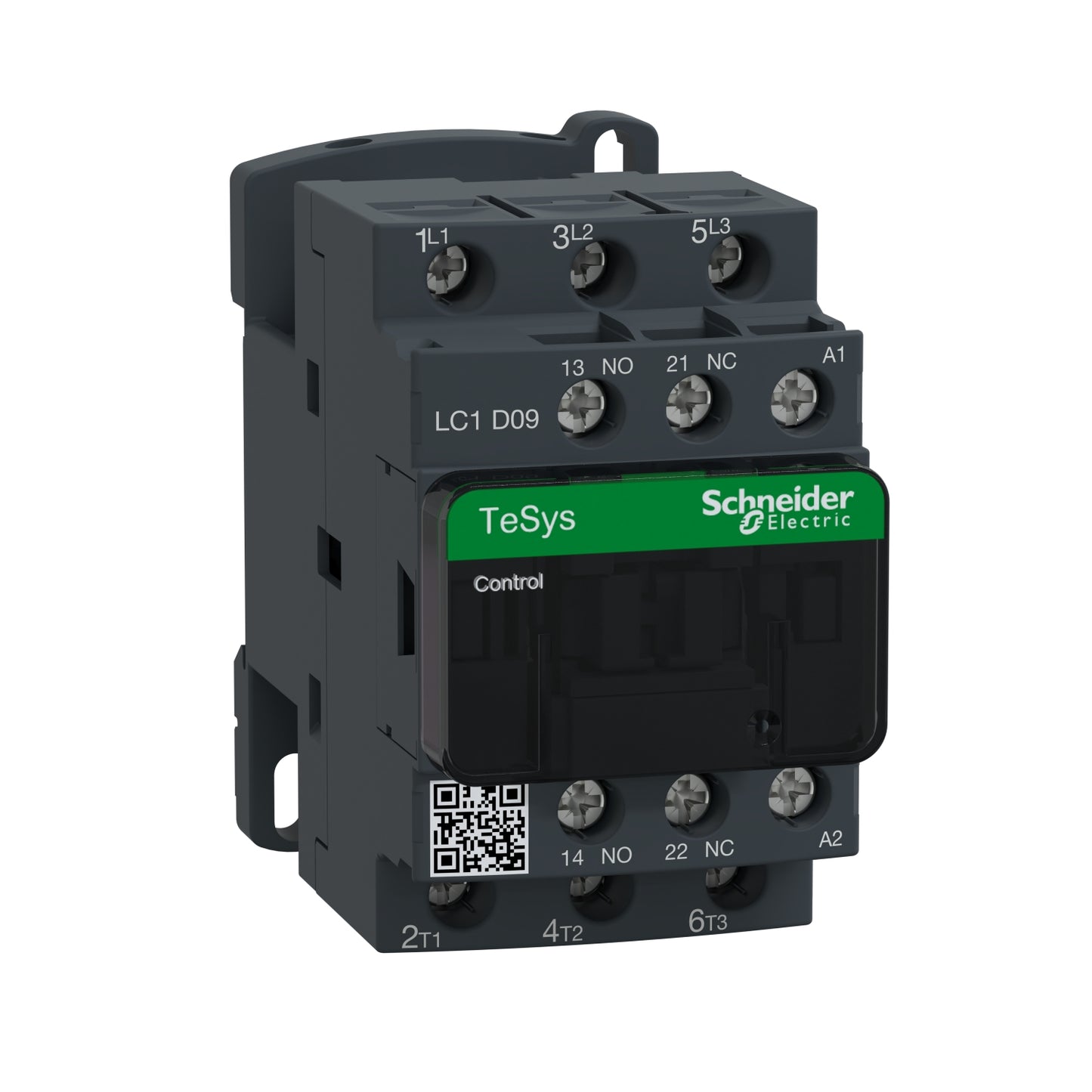

Contactor TeSys D - 3P - 9A(AC3) - Bobina 24VAC - LC1D09B7 - SCHNEIDER

  • En oferta
  • S/. 0.00
  • Precio habitual S/. 153.12


TeSys Deca aprovecha más de 100 años de experiencia e innovación para controlar sus motores.

Descripción

Los contactores TeSys Deca han sido diseñados para integrarse perfectamente en sistemas de control.

Se pueden utilizar para crear arrancadores de motor para cualquier tipo de aplicación.

Además de su nuevo aspecto, el contactor TeSys Deca le ofrece una configuración rápida y simple y a la vez mantiene un tamaño compacto de 45 mm y cumple con normas internacionales.

Especificaciones

Principal

  • Gama : TeSys Deca
  • Nombre del producto : TeSys D
  • Tipo de producto : Contactor
  • Nombre corto del dispositivo : LC1D
  • Aplicación del contactor :
    • Control del motor
      Carga resistiva

  • Categoría de empleo :
    • AC-4
      AC-3
      AC-1
  • Número de polos : 3P
  • Composición de los contactos del polo de potencia : 3 NA
  • Tensión nominal de empleo [Ue] :
    • Circuito de alimentación: <= 690 VAC 25 ... 400 Hz
      Circuito de alimentación: <= 300 VDC

  • Corriente nominal de empleo [Ie] :
    • 9 A en 60 °C <= 440 VAC AC-3 para circuito de alimentación
      25 A (a <60 ° C) en <= 440 VAC AC-1 para circuito de alimentación
    • 9 A 60 °C) en <= 440 VAC AC-4 para circuito de alimentación
  • Potencia del motor en kW :
    • 2.2 kW en 220...230 VAC 50/60 Hz - AC-3
      4 kW en 380...400 VAC 50/60 Hz - AC-3
      4 kW en 415...440 VAC 50/60 Hz - AC-3
      5.5 kW en 500 VAC 50/60 Hz - AC-3
      5.5 kW en 660...690 VAC 50/60 Hz - AC-3
      2.2 kW en 400 VAC 50/60 Hz - AC-4
      2.2 kW en 220...230 VAC 50/60 Hz - AC-4
      4 kW en 380...400 VAC 50/60 Hz - AC-4
      4 kW en 415...440 VAC 50/60 Hz - AC-4
      5.5 kW en 500 VAC 50/60 Hz - AC-4
      5.5 kW en 660...690 VAC 50/60 Hz - AC-4
  • Potencia del motor en HP (UL / CSA) :
    • 1 hp en 230/240 VAC 50/60 Hz para 1 fase motor
      2 hp en 200/208 VAC 50/60 Hz para 3 fases motor
      2 hp en 230/240 VAC 50/60 Hz para 3 fases motor
      5 hp en 460/480 VAC 50/60 Hz para 3 fases motor
      7.5 hp en 575/600 VAC 50/60 Hz para 3 fases motor
      0.33 hp en 115 VAC 50/60 Hz para 1 fase motor
  • Tipo de circuito de control : AC en 50/60 Hz
  • Tensión del circuito de control [Uc] : 24 VAC 50/60 Hz
  • Composición de los contactos auxiliares : 1NA + 1NC
  • Tensión nominal de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] :
    • 25 A (en 60 ° C) para circuito de alimentación
      10 A (en 60 ° C) para circuito de señalización

  • Poder de conexión nominal [Irms] :
    • 250 A en 440 V para circuito de alimentación acorde a IEC 60947
      140 A AC para circuito de señalización acorde a IEC 60947-5-1
      250 A DC para circuito de señalización acorde a IEC 60947-5-1
  • Poder de corte nominal :
    • 250 A en 440 V para circuito de alimentación acorde a IEC 60947
  • Corriente temporal admisible [Icw] :
    • 105 A 40 ° C - 10 s para circuito de alimentación
      210 A 40 ° C - 1 s para circuito de alimentación
      30 A 40 ° C - 10 min para circuito de alimentación
      61 A 40 ° C - 1 min para circuito de alimentación
      100 A - 1 s para circuito de señalización
      120 A - 500 ms para circuito de señalización
      140 A - 100 ms para circuito de señalización
  • Fusible asociado :
    • 10 A gG para circuito de señalización acorde a IEC 60947-5-1
      25 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
      20 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
  • Impedancia media : 2,5 mOhmios - Ith 25 A 50 Hz para circuito de alimentación
  • Tensión nominal de aislamiento [Ui] :
    • Circuito de alimentación: 690 V acorde a IEC 60947-4-1
      Circuito de alimentación: certificado CSA de 600 V
      Circuito de alimentación: 600 V certificado UL
      Circuito de señalización: 690 V acorde a IEC 60947-1
      Circuito de señalización: 600 V certificado CSA
      Circuito de señalización: 600 V certificado UL

  • Durabilidad eléctrica :
    • 0.6 Mciclos 25 A AC-1 en Ue <= 440 V
      2 Mciclos 9 A AC-3 en Ue <= 440 V
      2 Mciclos 9 A AC-4 en Ue <= 440 V
  • Potencia disipada por polo :
    • 1.56 W AC-1
      0.2 W AC-3
      0.2 W AC-4
  • Cara frontal : Con
  • Tipo de montaje :
    • Placa
      Carril
  • Normas :
    • CSA C22.2 No 14
      EN 60947-4-1
      EN 60947-5-1
      IEC 60947-4-1
      IEC 60947-5-1
      UL 508
      IEC 60335-1
  • Certificaciones de producto :
    • UL
      GOST
      GL
      CCC
      BV
      LROS (Lloyds Register of Shipping)
      CSA
      DNV
      RINA
      UKCA
  • Conexiones - terminales :
    • Circuito de alimentación - terminales de fijación por tornillo 1 cable (s) 1… 4 mm² Flexible sin terminal
      Circuito de alimentación - terminales de fijación por tornillo 2 cable (s) 1… 4 mm² Flexible sin terminal
      Circuito de alimentación - terminales de fijación por tornillo 1 cable (s) 1… 4 mm² Flexible con terminal
      Circuito de alimentación - terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm² Flexible con terminal
      Circuito de alimentación - terminales de fijación por tornillo 1 cable (s) 1… 4 mm² sólido sin terminal
      Circuito de alimentación - terminales de fijación por tornillo 2 cable (s) 1… 4 mm² sólido sin terminal
      Circuito de control - terminales de fijación por tornillo 1 cable (s) 1… 4 mm² Flexible sin terminal
      Circuito de control - terminales de fijación por tornillo 2 cable (s) 1… 4 mm² Flexible sin terminal
      Circuito de control - terminales de fijación por tornillo 1 cable (s) 1… 4 mm² Flexible con terminal
      Circuito de control - terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm² Flexible con terminal
      Circuito de control - terminales de fijación por tornillo 1 cable (s) 1… 4 mm² sólido sin terminal
      Circuito de control - terminales de fijación por tornillo 2 cable (s) 1… 4 mm² sólido sin terminal
  • Par de apriete :
    • Circuito de alimentación: 1,7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6 mm
      Circuito de alimentación: 1,7 N.m - en terminales de abrazadera de tornillo - con destornillador Philips No 2
      Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6 mm
      Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador Philips No 2
  • Duración de maniobra :
    • 12 ... 22 ms cierre
      4 ... 19 ms apertura
  • Nivel de fiabilidad de seguridad :
    • B10d = 1369863 contactor de ciclos con carga nominal acorde a EN / ISO 13849-1
      B10d = Contactor de 20000000 ciclos con carga mecánica acorde a EN / ISO 13849-1
  • Endurancia mecánica : 15 Mciclos
  • Rango de operación : 3600 ciclos/h 60 °C

Complementario

  • Característica de la bobina : Sin filtro antiparasitario de serie
  • Límites de tensión del circuito de control :
    • 0,3 ... 0,6 Uc (-40 ... 70 ° C): desconexión AC 50/60 Hz
      0,8 ... 1,1 Uc (-40 ... 60 ° C): operativo CA 50 Hz
      0,85 ... 1,1 Uc (-40 ... 60 ° C): operativo AC 60 Hz
      1 ... 1,1 Uc (60 ... 70 ° C): operativo AC 50/60 Hz

  • Consumo a la llamada en VA :
    • 70 VA 60 Hz cos phi 0.75 (en 20 °C)
      70 VA 50 Hz cos phi 0.75 (en 20 °C)
  • Consumo de mantenimiento en VA :
    • 7.5 VA 60 Hz cos phi 0.3 (en 20 °C)
      7 VA 50 Hz cos phi 0.3 (en 20 °C)
  • Disipación de calor : 2…3 W en 50/60 Hz
  • Tipo de contactos auxiliares :
    • tipo enlazado mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1
      tipo contacto de espejo 1 NC acorde a IEC 60947-4-1
  • Frecuencia del circuito de señalización : 25...400 Hz
  • Corriente mínima de conmutación : 5 mA para circuito de señalización
  • Tensión mínima de conmutación : 17 V para circuito de señalización
  • Tiempo de no superposición :
    • 1,5 ms en desexcitación entre contacto NC y NA
      1,5 ms en energización entre contacto NC y NA

  • Resistencia de aislamiento : > 10 MOhm para circuito de señalización

Entorno

  • Grado de protección IP : Cara frontal IP20 acorde a IEC 60529
  • Tratamiento de protección : TH acorde a IEC 60068-2-30
  • Grado de contaminación : 3
  • Temperatura ambiente de funcionamiento :
    • -40… 60 ° C
      60… 70 ° C con reducción de potencia
  • Temperatura ambiente de almacenamiento : -60…80 °C
  • Altitud máxima de funcionamiento : 0...3000 m
  • Resistencia al fuego : 850 °C acorde a IEC 60695-2-1
  • Resistencia a las llamas : V1 acorde a UL 94
  • Resistencia mecánica :
    • Contactor de vibraciones abierto: 2 Gn, 5 ... 300 Hz
      Contactor de vibraciones cerrado: 4 Gn, 5 ... 300 Hz
      Contactor de choques abierto: 10 Gn durante 11 ms
      Contactor de choques cerrado: 15 Gn por 11 ms

  • Altura : 77 mm
  • Anchura : 45 mm
  • Profundidad : 86 mm
  • Peso del producto : 0.32 kg

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí
