Especificaciones
Principal
- Gama de producto :
- Relé de control TeSys D
- TeSys D
- TeSys F
- Gama : TeSys

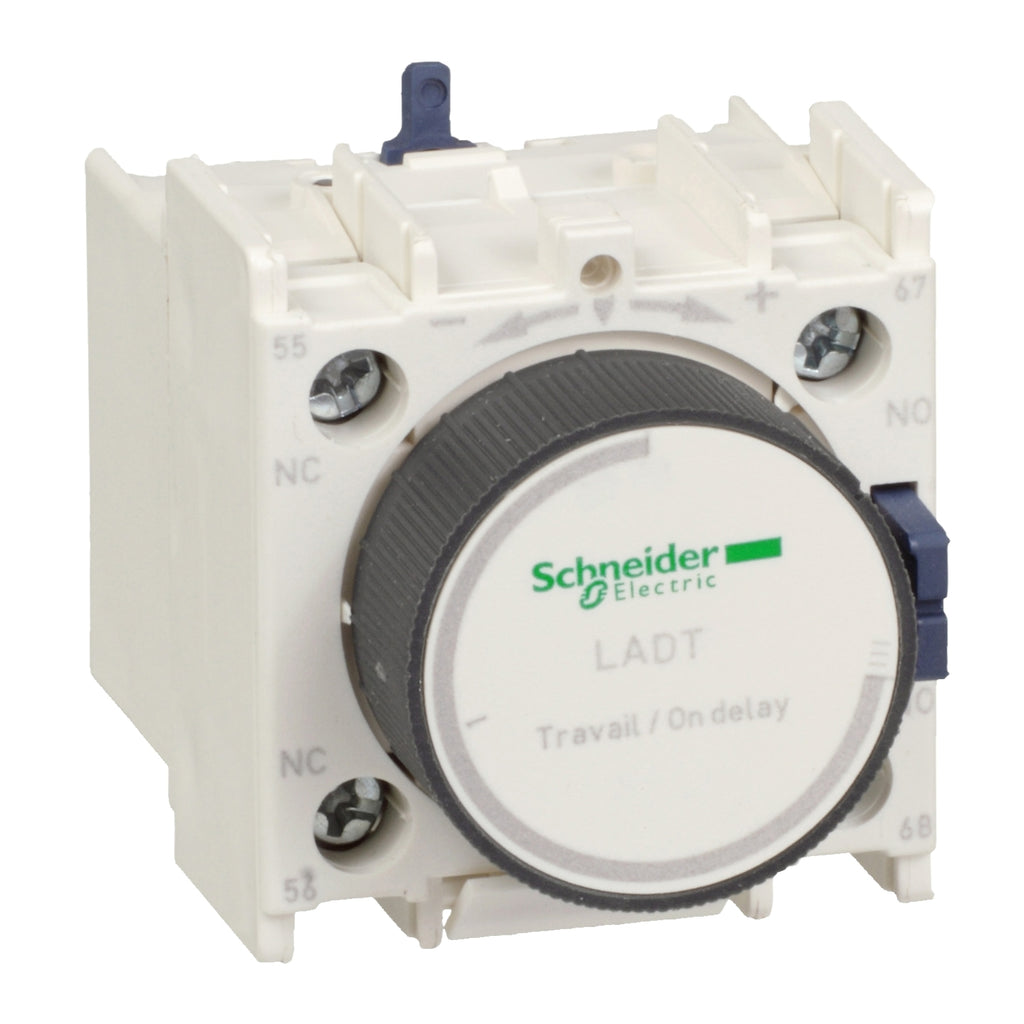

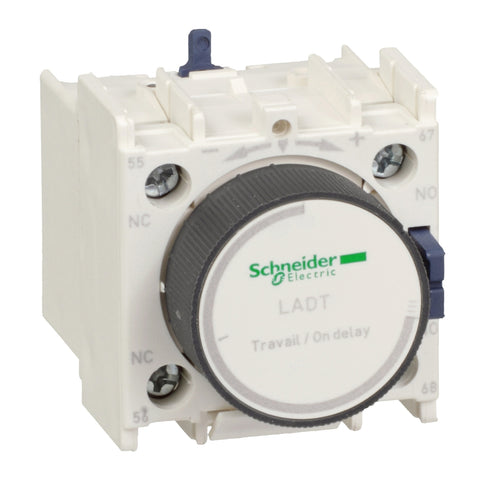

- Tipo de producto : Bloque de contactos auxiliares temporizados
- Composición de los polos de contacto : 1NA + 1NC
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²Flexible con
- Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con
- Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²sólido con
- Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²sólido sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²sólido con
- Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²sólido sin extremidad de cable
Complementario
- Ubicación de montaje : Frontal
- Tensión asignada de aislamiento [Ui] : 690 V
- Tensión asignada de empleo [Ue] : 690 V
- Corriente térmica convencional [Ith] : 10 A en <60 °C
- Irms poder de conexión nominal :
- 140 A AC
- 250 A DC
- Rango temporal admisible :
- 100 A en <60 °C 1 s
- 120 A en <60 °C 500 ms
- 140 A en <60 °C 100 ms
- Tipo de protección Fusible gG : 10 A
- Endurancia mecánica : 5 Mciclos
- Corriente mínima de conmutación : 5 mA
- Tensión mínima de conmutación : 17 V
- Tiempo de no superposición :
- 1.5 ms en desexcitación sin solapamiento entre contactos NC y NA
- 1.5 ms en excitación sin solapamiento entre contactos NC y NA
- Tipo de temporizador : Temporización de apagado
- Rango de temporización 10...180 s
- Resistencia de aislamiento : > 10 MOhm
Entorno
- Características ambientales : Ambiente normal
- Normas :
- NF C 63-140
- VDE 0660
- EN 60947-5-1
- BS 4794
- IEC 60947-5-1
- Certificaciones de producto :
- CSA
- UL
- Grado de protección IP : 410
- Tratamiento de protección : TH
- Temperatura ambiente de funcionamiento : -5…60 °C
- Temperatura ambiente de almacenamiento : -60…80 °C
- Altitud máxima de funcionamiento : 3000 m sin
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
