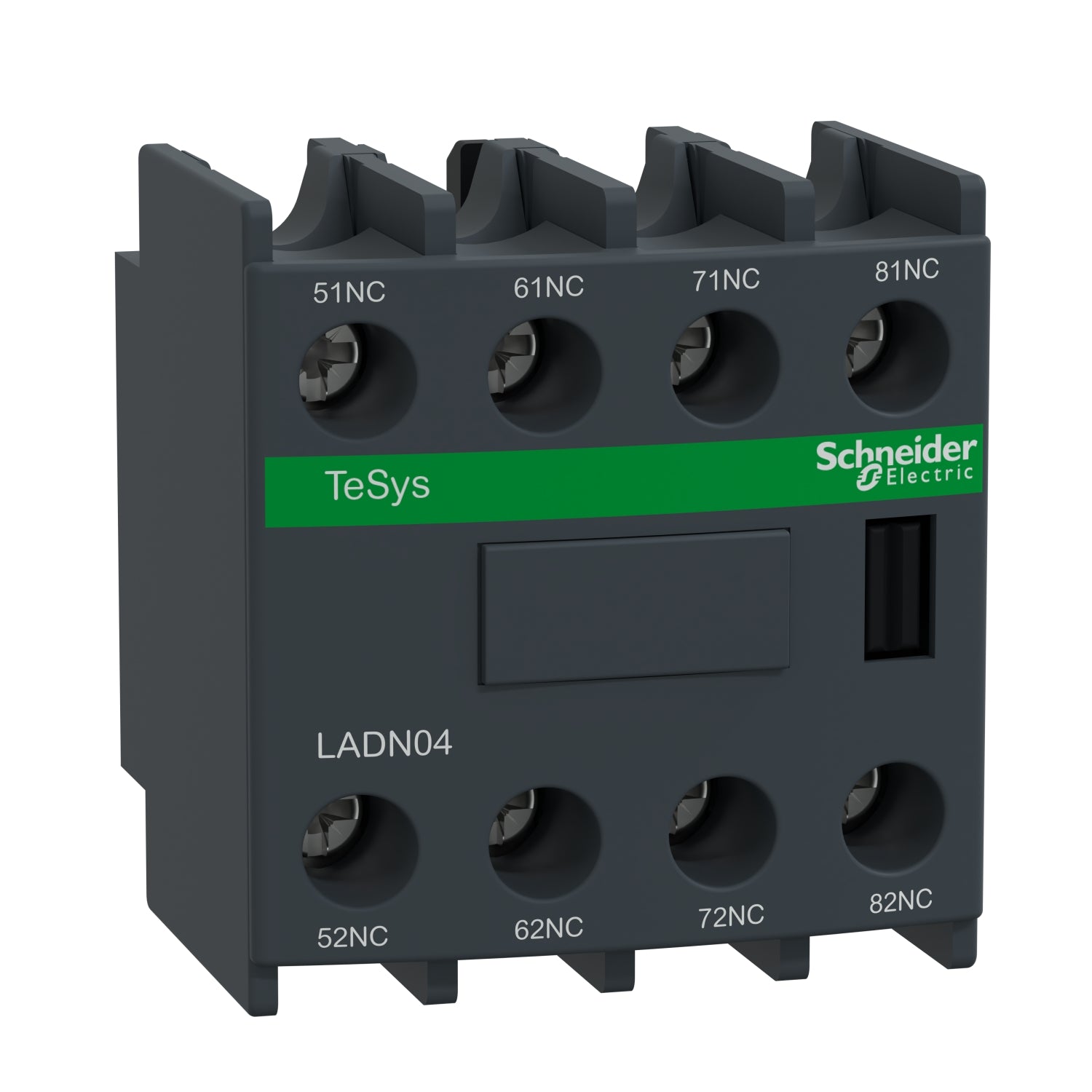

Bloque de Contactos Auxiliares - 4NC - LADN04 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys D
  • Tipo de producto : Bloque de contactos auxiliares
  • Nombre corto del dispositivo : LADN
  • Compatibilidad de gama :
    • TeSys D CAD
      TeSys D LC1D
      TeSys F LC1F
      TeSys F CR1F
  • Ubicación de montaje : Frontal
  • Composición de los polos de contacto : 4NC
  • Operación de contactos : Instantáneo
  • Tensión nominal de empleo [Ue] : 690 VAC 25...400 Hz
  • Corriente nominal de empleo [Ie] :
    • 6 A en 120 V AC-15
      1.04 A en 690 V AC-15
      0.55 A en 125 V DC-13
      0.1 A en 600 V DC-13
  • Tensión nominal de aislamiento [Ui] :
    • 690 V acorde a IEC 60947-5-1
      600 V acorde a UL 60947-5-1
      600 V acorde a CSA C22.2 No 60947-5-1
  • Corriente térmica convencional [Ith] : 10 A (en 60 °C)
  • Normas :
    • EN/IEC 60947-5-1
      UL 60947-5-1
      CSA C22.2 No 60947-5-1
      GB/T 14048.5
  • Certificaciones de producto :
    • IECEE CB Scheme
      UL
      CSA
      CCC
      EAC

    Complementario

    • Poder de conexión nominal [Irms] :
      • 140 A AC acorde a IEC 60947-5-1
        250 A DC acorde a IEC 60947-5-1
    • Rango temporal admisible :
      • 100 A 60 °C 1 s
        120 A 60 °C 500 ms
        140 A 60 °C 100 ms
    • Tipo de protección : Fusible gG 10 A
    • Endurancia mecánica : 30 Mciclos
    • Corriente mínima de conmutación : 5 mA
    • Tensión mínima de conmutación : 17 V
    • Tiempo de no superposición :
      • 1.5 ms en desexcitación sin solapamiento entre contactos NC y NA
        1.5 ms en excitación sin solapamiento entre contactos NC y NA
    • Resistencia de aislamiento : > 10 MOhm
    • Conexiones - terminales :
      • Terminales de fijación por tornillo 1 cable (s) 1… 2.5 mm²Flexible con
        Terminales de fijación por tornillo 1 cable (s) 1… 2,5 mm²Flexible sin terminal
        Terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm²Flexible con terminal
        Terminales de fijación por tornillo 2 cable (s) 1… 2.5 mm²Flexible sin terminal
        Terminales de fijación por tornillo 1 cable (s) 1… 2.5 mm²rígido
        Terminales de fijación por tornillo 2 cable (s) 1… 2.5 mm²rígido
    • Par de apriete :
      • 1.7 N.m - con destornillador plano Ø 6
        1.7 N.m - con destornillador Philips nº 2
    • Altura : 48 mm
    • Anchura : 44 mm
    • Profundidad : 42 mm
    • Peso del producto : 0.05 kg

    Entorno

    • Características ambientales : Ambiente normal
    • Grado de protección IP : IP20 acorde a IEC 60529
    • Tratamiento de protección : TH acorde a IEC 60068
    • Temperatura ambiente de almacenamiento : -60…80 °C
    • Temperatura ambiente de funcionamiento : -5…60 °C
    • Altitud máxima de funcionamiento : 3000 m

    Sostenibilidad

    • Estado de oferta sostenible Producto Green Premium
    • Sin metales pesados tóxicos : Sí
    • Sin mercurio : Sí
