Especificaciones
Principal
- Gama : TeSys

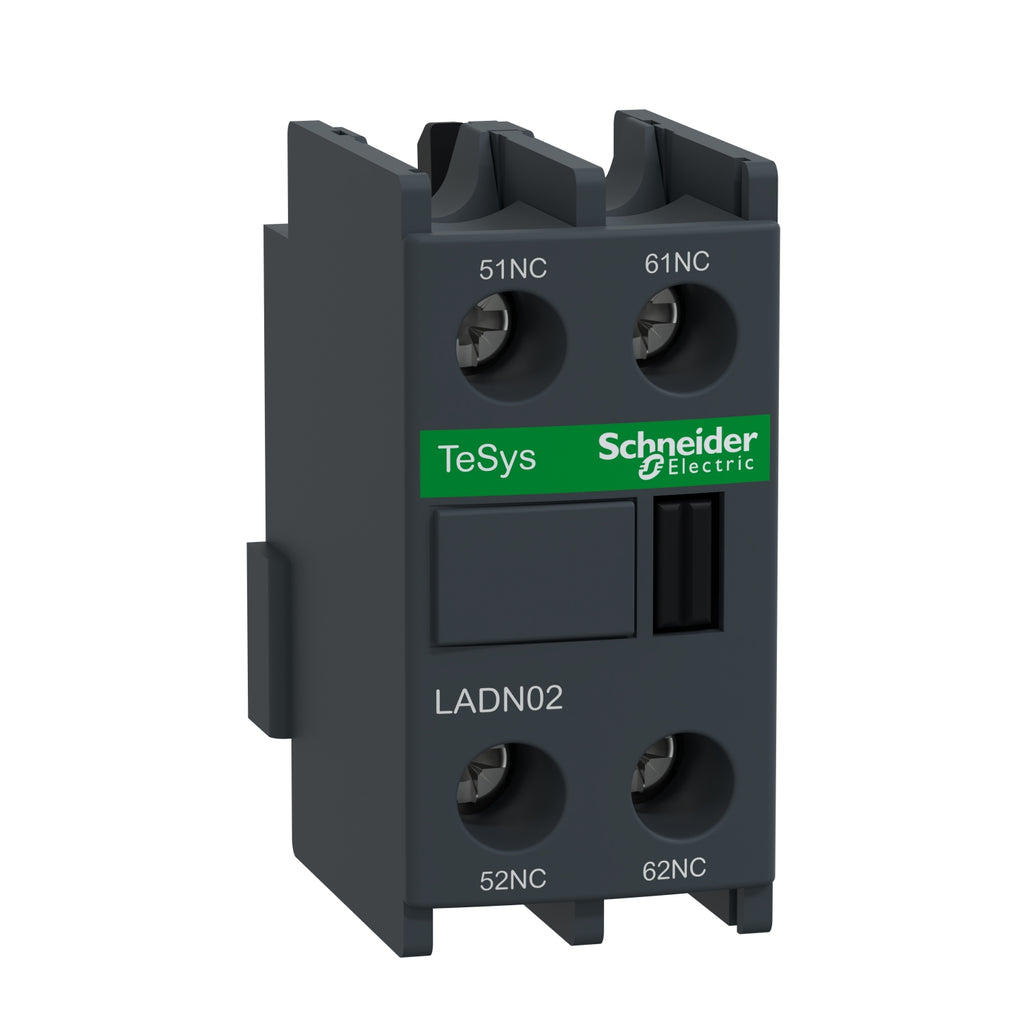

- Nombre del producto : TeSys D
- Tipo de producto : Bloque de contactos auxiliares
- Nombre corto del dispositivo : LADN
- Compatibilidad de gama :
- TeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F - Ubicación de montaje : Frontal
- Composición de los polos de contacto : 2NC
- Operación de contactos : Instantáneo
- Tensión nominal de empleo [Ue] : 690 VAC 25...400 Hz
- Corriente nominal de empleo [Ie] :
- 6 A en 120 V AC-15
1.04 A en 690 V AC-15
0.55 A en 125 V DC-13
0.1 A en 600 V DC-13 - Tensión nominal de aislamiento [Ui] :
- 690 V acorde a IEC 60947-5-1
600 V acorde a UL 60947-5-1
600 V acorde a CSA C22.2 No 60947-5-1 - Corriente térmica convencional [Ith] : 10 A (en 60 °C)
- Normas :
- EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5 - Certificaciones de producto :
- IECEE CB Scheme
UL
CSA
CCC
EAC
Complementario
- Poder de conexión nominal [Irms] :
- 140 A AC acorde a IEC 60947-5-1
250 A DC acorde a IEC 60947-5-1 - Rango temporal admisible :
- 100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms - Tipo de protección : Fusible gG 10 A
- Endurancia mecánica : 30 Mciclos
- Corriente mínima de conmutación : 5 mA
- Tensión mínima de conmutación : 17 V
- Tiempo de no superposición :
- 1.5 ms en desexcitación sin solapamiento entre contactos NC y NA
1.5 ms en excitación sin solapamiento entre contactos NC y NA - Resistencia de aislamiento : > 10 MOhm
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable (s) 1… 2.5 mm²Flexible con
Terminales de fijación por tornillo 1 cable (s) 1… 2,5 mm²Flexible sin terminal
Terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm²Flexible con terminal
Terminales de fijación por tornillo 2 cable (s) 1… 2.5 mm²Flexible sin terminal
Terminales de fijación por tornillo 1 cable (s) 1… 2.5 mm²rígido
Terminales de fijación por tornillo 2 cable (s) 1… 2.5 mm²rígido - Par de apriete :
- 1.7 N.m - con destornillador plano Ø 6
1.7 N.m - con destornillador Philips nº 2 - Altura : 48 mm
- Anchura : 26 mm
- Profundidad : 42 mm
Entorno
- Características ambientales : Ambiente normal
- Grado de protección IP : IP20 acorde a IEC 60529
- Tratamiento de protección : TH acorde a IEC 60068
- Temperatura ambiente de almacenamiento : -60…80 °C
- Temperatura ambiente de funcionamiento : -5…60 °C
- Altitud máxima de funcionamiento : 3000 m
Sostenibilidad
- Estado de oferta sostenible Producto Green Premium
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
