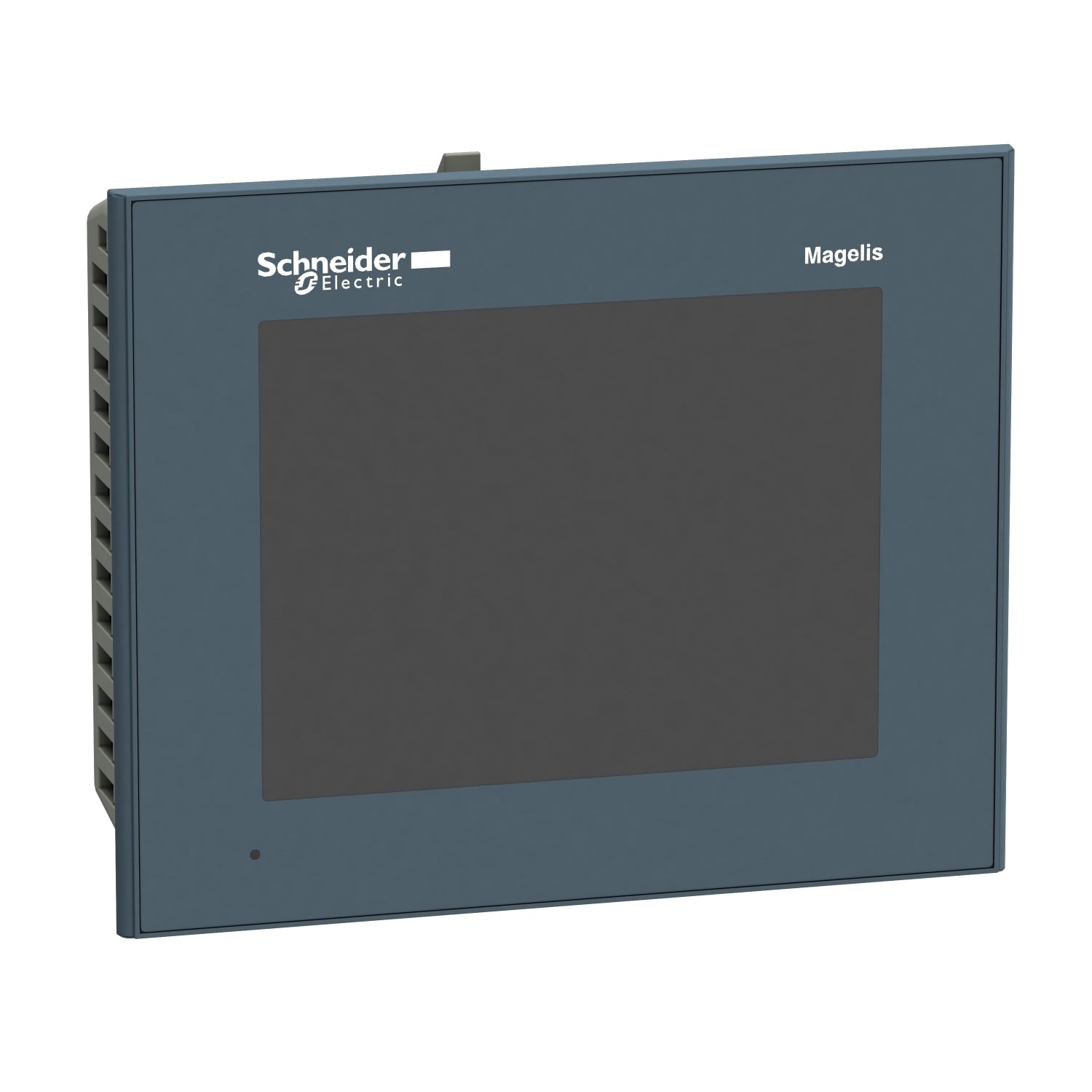

Características y Beneficios de HMI Magelis GTO.
El terminal optimizado que se ajusta a todo sus requerimientos, diseñado acorde a numerosos estándares y certificaciones.
Pantalla altamente funcional
- 65K colores, pantalla TFT, retro iluminación LED
Instalación sencilla
- Dimensiones del calado se mantienen para una instalación inmediata cuando requiera un cambio de panel
Dedicada a entornos severos
- Cuenta con accesorios de protección ambientes severos y certificaciones Marine Bridge y Deck, ATEX e ISA1212 para instalaciones en ambientes con riesgo de explosión o ambientes peligrosos.
Comunicación optimizada
- RS232
- RS485
- USB
- Ethernet TCP/IP
Especificaciones
Principal
- Gama de producto : Harmony GTO
- Tipo de producto : Panel de pantalla táctil avanzada
- Color de pantalla : 65536 colores
- Tamaño de pantalla : 5.7 pulgadas
- Alimentación : Fuente de alimentación externa
- Sistema operativo : Harmony
- Tipo de batería :
- Litio batería para RAM interna, autonomía: 100 days ((*)), tiempo carga = 5 d, vida batería = 10 yr
Complementario
- Tipo de terminal : Visualizador pantalla táctil
- Tipo de pantalla : LCD TFT a color retroiluminado
- Resolución de la pantalla : 320 x 240 pixels QVGA
- Zona sensible al tacto : 1024 x 1024
- Panel táctil : Película resistente, 1000000 ciclos
- Vida útil de la luz posterior : 50000 horas white en 25 °C
- Brillo :
- 16 niveles - control by touch panel
- 16 niveles - control por Software
- Fuente del carácter :
- Chino (chino simplificado)
- Japonés (ANK, kanji)
- Coreano
- ASCII
- Taiwanés (chino tradicional)
- Tensión de alimentación nominal [Us] : 24 VDC
- Límites tensión alimentación : 19.2...28.8 V
- Corriente de entrada : 30 A
- Consumo de energía en W :
- 6.5 W when power is not supplied to external devices
- 4.5 W when backlight is OFF
- 5 W when backlight is dimmed
- 10.5 W
- Señalizaciones en local :
- LED de estado verde, fijo para offline
- LED de estado verde, fijo para en funcionamiento
- LED de estado naranja, parpadeo para software starting up
- LED de estado rojo, fijo para fuente de alimentación (ON)
- LED de estado claro, faded para power supply (OFF)
- COM2 LED amarillo, fijo para data is being transmitted
- COM2 LED amarillo, faded para no data transmission
- SD card LED verde, fijo para card is inserted
- SD card LED verde, faded para la tarjeta no está insertada o no se está accediendo
- Designación de software :
- Vijeo Designer software de configuración >= V6.1
- Descripción de memoria :
- Flash EPROM, 96 MB
- Orejas terminales de anillo :
- 512 kB RAM interna - SRAM
- Mantenido Ti24 :
- Tarjeta SD, <= 32 GB
- SDHC card <= 32 GB
- 7 mm triángulo inserto macho :
- Schneider Electric Modicon Modbus
- Schneider Electric Modicon Uni-TE
- Schneider Electric Modicon Modbus Plus
- Schneider Electric Modicon FIPWAY
- Mitsubishi Melsec protocolos de tercero
- Omron Sysmac protocolos de terceros
- Rockwell Automation Allen-Bradley protocolos de terceros
- Siemens Simatic protocolos de terceros
- Schneider Electric Modicon Modbus TCP
- Tipo de conexión integrada :
- Enlace serie COM1 SUB-D 9, interface: RS232C, veloc transmisión: 2400...115200 bps
- Enlace serie COM2 RJ45, interface: RS485, veloc transmisión: 2400...115200 bps
- Enlace serie COM2 RJ45, interface: RS485, veloc transmisión: 187,5 kbps compatible con Siemens
- MPI
- Ethernet RJ45 interface: 10BASE-T/100BASE-TX
- Ethernet RJ45, interface: IEEE 802.3
- USB 2.0 tipo A
- USB 2.0 type mini B
- Montaje de producto : Montaje empotrado
- Modo de fijación : Por 4 abrazaderas de rosca
- Material frontal : PPT
- Material del envolvente : PPT
- Tipo de refrigeración : Conven natural
- Anchura : 169.5 mm
- Altura : 137 mm
- Profundidad : 59.5 mm
- Peso del producto : 0.8 kg
Entorno
- Normas :
- UL 508
- EN 61131-2
- IEC 61000-6-2
- Certificaciones de producto :
- CULus
- CE
- C-Tick
- KCC
- Temperatura ambiente de funcionamiento : 0...55 °C
- Temperatura ambiente : -20...60 °C
- Humedad relativa : 10...90 % sin condensación
- Altitud máxima de funcionamiento : < 2000 m
- Grado de protección IP :
- IP20 panel trasero
- IP65 panel frontal
- Grado de protección NEMA : NEMA 4X panel frontal
- Resistencia a los choques :
- 147 m/s² 3 chocks in each direction X, Y and Z
- Resistencia a las vibraciones :
- 3.5 mm (estado 1) 5…9 Hz) - X, Y, Z directions for 10 cycles (approx. 100 min)
- 1 gn (estado 1) 9…150 Hz) - X, Y, Z directions for 10 cycles (approx. 100 min)
- Resistencia a descargas electroestáticas :
- 6 kV descarga de contacto
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
