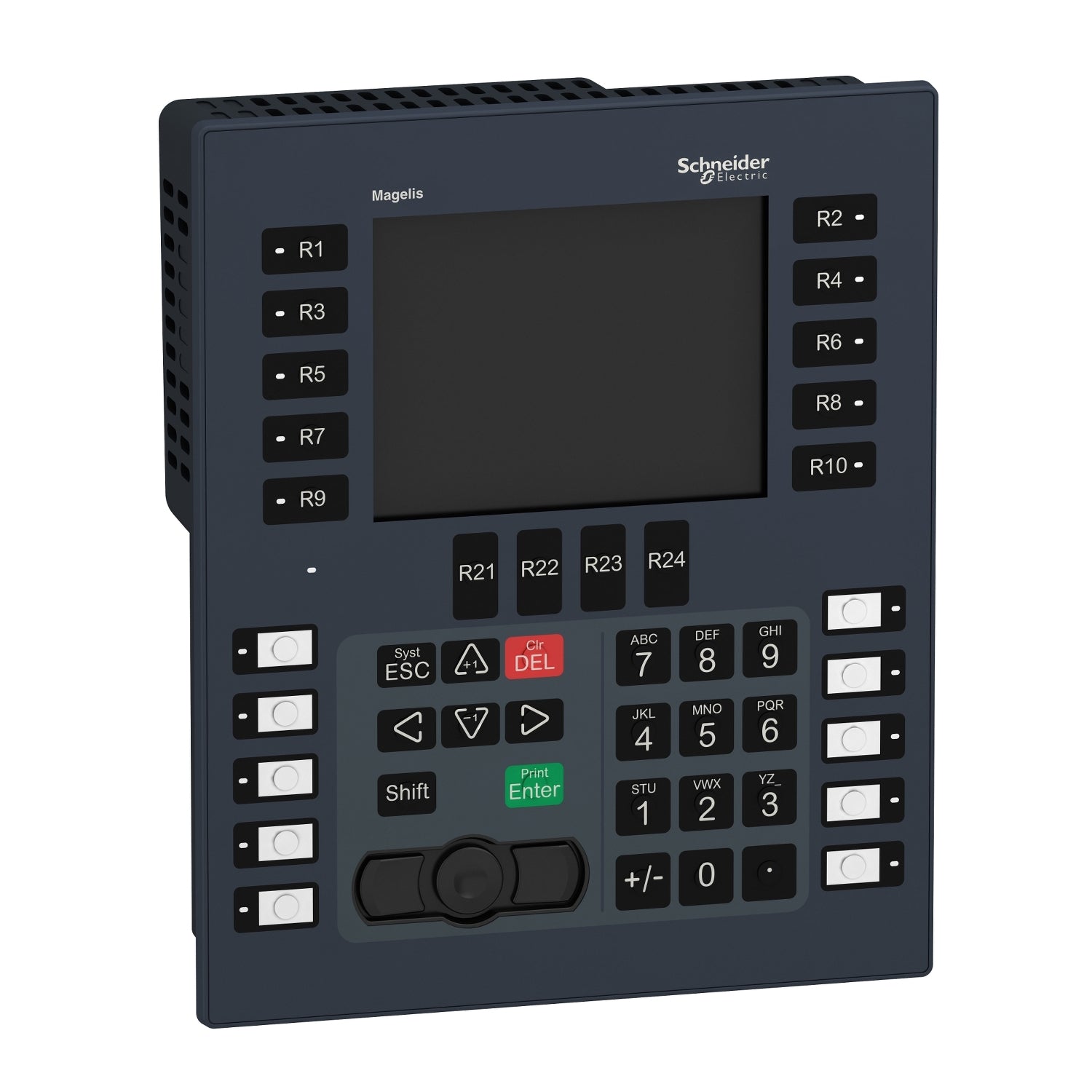

Características y Beneficios de HMI Magelis GK
Paneles avanzados con teclado y pantalla táctil configurable.
Flexibilidad inigualable
- Pantalla táctil y teclado configurables para uso simultáneo o por separado. Teclas de función personalizables con etiquetas (teclas Fi) o con pictogramas (teclas Ri).
Fácil mantenimiento
- Alta robustez con temperaturas de operación hasta 55 °C, minimizando el riesgo y tiempo de mantenimiento.
- Luz de fondo LED de alta duración y bajo consumo que requiere pocos reemplazos.
Dedicada a entornos severos
- Uso en condiciones difíciles con suciedad o polvo.
- El teclado puede bloquearse durante las fases peligrosas de la aplicación.
Especificaciones
Principal
- Gama : Harmony GK
- Tipo de producto : Touchscreen panel with keypad
- Color de pantalla : 65536 colores
- Tamaño de pantalla : 5.7 pulgadas
- Suministro : Fuente de alimentación externa
- Sistema operativo : Harmony
- Nombre del procesador : CPU RISC
Complementos
- Tipo de pantalla : LCD TFT a color retroiluminado
- Display resolution : 320 x 240 pixels QVGA
- Zona sensible al tacto : 1024 x 1024
- Panel táctil : Analógico
- Vida útil de la luz posterior : 50000 horas
- Brillo : 16 niveles a través de panel táctil
- Fuente del carácter :
- Coreano
- Taiwanés (chino tradicional)
- ASCII (caracteres europeos)
- Japonés (ANK, kanji)
- Chino (chino simplificado)
- Tensión nominal de alimentación [Us] : 24 VDC
- Límites de tensión de alimentación : 19.2...28..8 V
- Corriente de entrada : 30 A
- Consumo de potencia en W : 7.7 W
- Número símb. de teclas de función dinámica : 14 con LED
- Número de teclasde función estáticas : 10 con LED y etiquetas
- Número de teclas de SERVICIO : 8
- Número de teclas alfanuméricas : 12
- Señalizaciones en local :
- Funcionamiento normal/fallo iluminación contraluz 1 LED verde o naranja
- Número de páginas : Limitado por capacidad de memoria interna
- Tipo de software : Software de configuración
- Designación de software : Vijeo Designer
- Frecuencia de procesador : 333 MHz
- Descripción de memoria :
- 512 kB SRAM copia seg. datos batería litio
- 128 MB flash EPROM memoria de aplicaciones
- 7 mm triángulo inserto macho :
- Telemecanique Modicon FIPWAY
- Telemecanique Modicon Modbus Plus
- Telemecanique Modicon Modbus TCP
- Telemecanique Modicon Modbus
- Mitsubishi Melsec protocolos de terceros
- Omron Sysmac protocolos de terceros
- Rockwell Automation Allen-Bradley protocolos de terceros
- Siemens Simatic protocolos de terceros
- Telemecanique Modicon Uni-TE
- Reloj en tiempo : Integrado
- Tipo de memoria :
- Up to 32 GB tarjeta SD RAM
- Up to 32 GB SDHC card RAM
- Tipo de conexión integrada :
- <= 187,5 kbit/s RJ45, RS485 enlace serie COM2 para MPI Siemens (187,5 kbitios/s)
- USB 2.0 tipo A maestro para comunicación de puerto terminal Modicon M340
- <= 115,2 kbits/s RJ12/M8, RS232C enlace serie COM1
- bornero de tornillo extraíble fuente de alimentación
- RJ45 Ethernet TCP/IP
- USB 2.0 type mini B
- Puerto Ethernet : 10BASE-T/100BASE-TX
- Modo de montaje : Caja mural + 2 conductos
- Fijación : Con 10 clips de resorte
- Front material : Aluminium alloy
- Material del envolvente : PPT
- Marca : CE
- Ancho : 220.3 mm
- Alto : 265 mm
- Profundidad : 70 mm
- Dimensiones de recorte : 209 (+/-0,4) x 243 (+/-0,4) mm
- Peso del producto : 1.8 kg
Entorno
- Inmunizado a microcortes : 5 ms
- Normas :
- UL 61010-2-201
- EN 61000-6-2
- EN 61131-2
- ANSI/ISA 12.12.01
- CSA C22.2 No 214
- EN 61000-6-4
- Certificaciones de producto :
- UL Clase 1 División 2 T5
- KC
- CSA Clase 1 División 2 T5
- CSA Clase 1 División 2 T4A
- EAC
- RCM
- CULus
- UL Clase 1 División 2 T4A
- Temperatura ambiente de trabajo : 0...55 °C
- Temperatura ambiente de almacenamiento : -20…60 °C
- Humedad relativa : 10…90 % sin condensación
- Altitud máxima de funcionamiento : < 2000 m
- Grado de protección IP :
- IP20 - panel posterior
- IP65 - carátula
- Grado de protección NEMA : NEMA 4X panel frontal
- Resistencia a los choques : 15 gn para 11 ms
- Resistencia a las vibraciones :
- 1 gn 9…150 Hz
- 3.5 mm 5…9 Hz
- Compatibilidad electromagnética :
- Resistencia a descargas electroestáticas 4 kVnivel 3
- Resistencia a campos electromagnéticos irradiados 10 V/m
- Resistencia a transitorios rápidos 2 kVnivel 3
Sostenibilidad
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
