Especificaciones
Principal
- Gama : TeSys

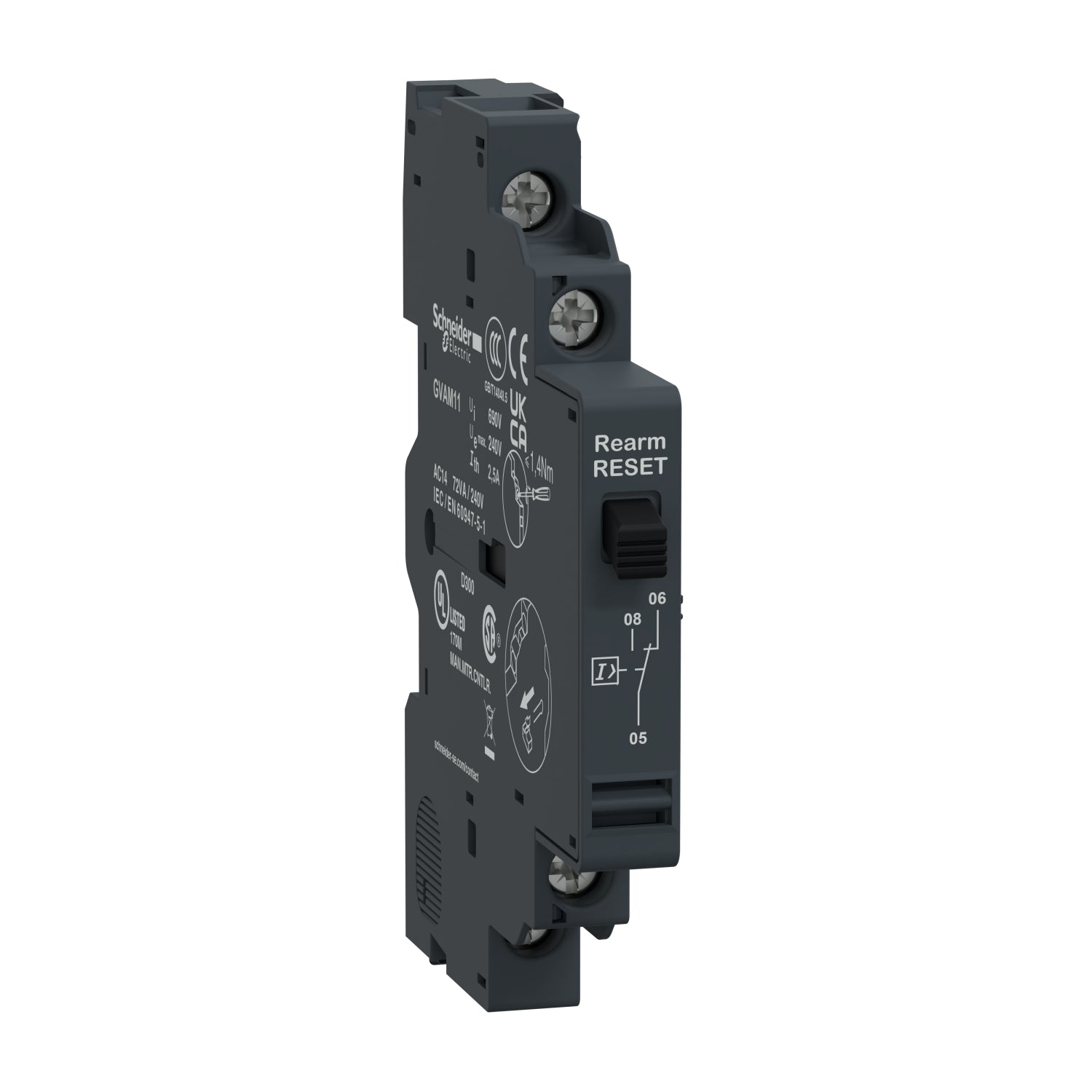

- Nombre corto del dispositivo GVAM
- Tipo de producto : Bloque de contactos auxiliares
- Compatibilidad del producto :
- GV2L
- GV2P
- GV2RT
- GV3P
- GV3L
- GV2LE
- GV2ME
- Compatibilidad de gama :
- GV2 GV2 interruptor automático
- GV3 GV3P interruptor automático
- GV3 GV3L interruptor automático
- Ubicación de montaje : Lateral Izquierdo
- Funcionamiento contactos auxiliares : Señal de cortocircuito 1 C/O
- Composición de los polos de contacto 1 OC
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²sólido
- Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²sólido
- Terminales de fijación por tornillo 1 cable(s) 0.75…2.5 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 0.75…2.5 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 0.75…1.5 mm²Flexible con
Complementario
- Tensión asignada de aislamiento [Ui] : 690 V
- Tensión asignada de aislamiento [Ue] :
- 24...240 VAC
- 24...60 VDC
- Corriente térmica convencional [Ith] : 2.5 A para señalización fallo
- Tipo de protección :
- Fusible gG 10 A
- Disyuntor GB2CB06 10 A
- Endurancia mecánica : 100000 ciclos
- Corriente mínima de conmutación : 5 mA
- Tensión mínima de conmutación : 17 V
- Potencia nominal de funcionamiento en VA :
- 36 VA en 24 V AC-14 - durabilidad eléctrica: 1000 ciclos en 1.5 A
- 48 VA en 48 V AC-14 - durabilidad eléctrica: 1000 ciclos en 1 A
- 72 VA en 110…127 V AC-14 - durabilidad eléctrica: 1000 ciclos en 0.5 A
- 72 VA en 230…240 V AC-14 - durabilidad eléctrica: 1000 ciclos en 0.3 A
- Potencia nominal de funcionamiento en W :
- 120 W en 240 V DC-13 - durabilidad eléctrica: 100000 ciclos
- 140 W en 110 V DC-13 - durabilidad eléctrica: 100000 ciclos
- 140 W en 24 V DC-13 - durabilidad eléctrica: 100000 ciclos
- 180 W en 60 V DC-13 - durabilidad eléctrica: 100000 ciclos
- 240 W en 48 V DC-13 - durabilidad eléctrica: 100000 ciclos
- 15 W en 48 V DC-13 - durabilidad eléctrica: 1000 ciclos
- 24 W en 24 V DC-13 - durabilidad eléctrica: 1000 ciclos
- 9 W en 60 V DC-13 - durabilidad eléctrica: 1000 ciclos
- Par de apriete 1.4 N.m - en terminales de fijación por tornillo
- Altura : 89 mm
- Anchura : 9.3 mm
- Profundidad : 66 mm
- Peso del producto : 0.055 kg
Entorno
- Características ambientales : Ambiente normal
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
