Especificaciones
Principal
- Gama : TeSys

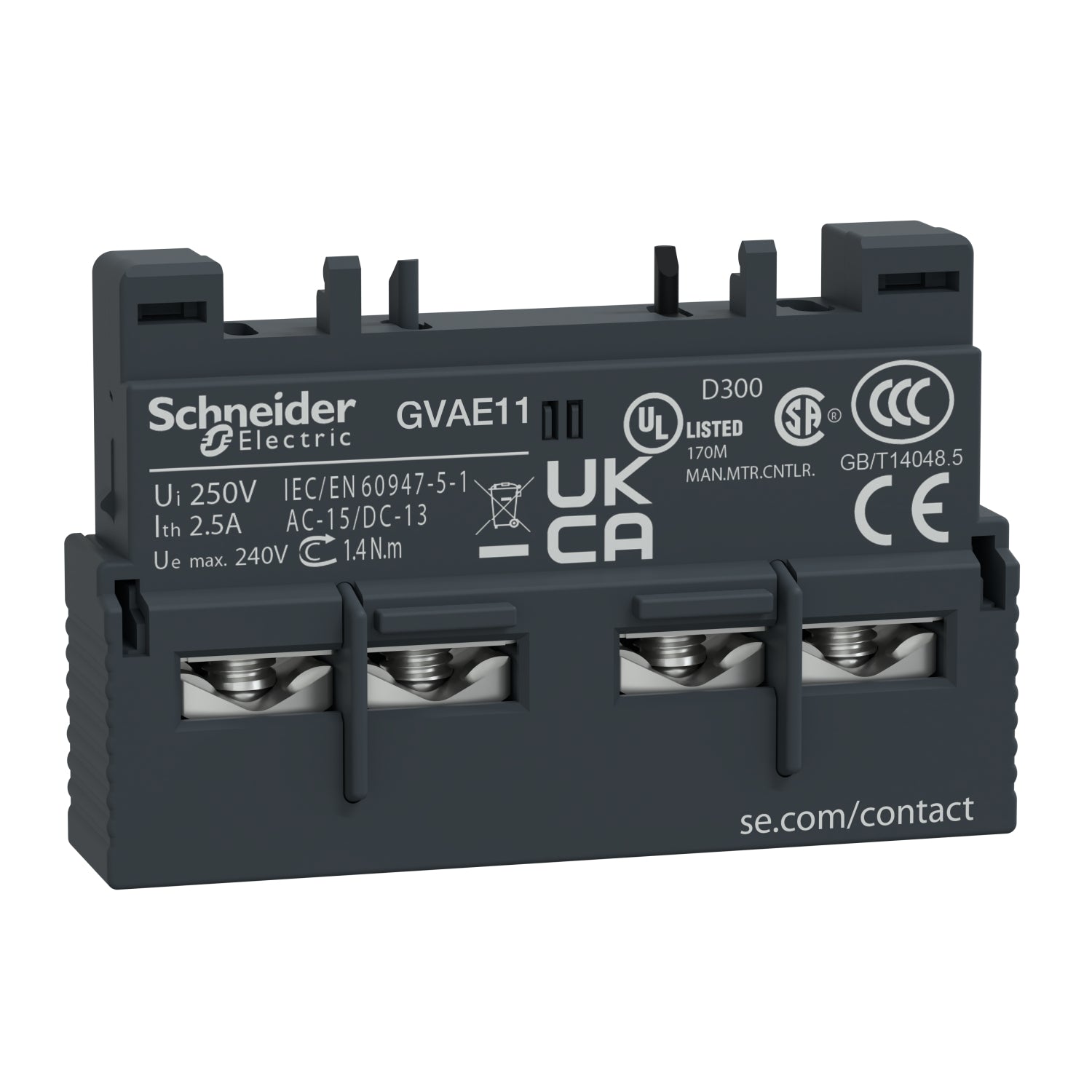

- Nombre corto del dispositivo GVAE
- Tipo de producto : Bloque de contactos auxiliares
- Compatibilidad del producto :
- GV2L
- GV2P
- GV2RT
- GV3P
- GV3L
- GV2LE
- GV2ME
- Ubicación de montaje : Panel frontal
- Composición de los polos de contacto 1NA + 1NC
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²sólido
- Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²sólido
- Terminales de fijación por tornillo 1 cable(s) 0.75…2.5 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 0.75…2.5 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 0.75…1.5 mm²Flexible con
Complementario
- Tensión asignada de aislamiento [Ui] : 300 V
- Tensión asignada de aislamiento [Ue] :
- 24...240 VAC
- 24...60 VDC
- Corriente térmica convencional [Ith] : 2.5 A
- Tipo de protección :
- Fusible gG 10 A
- Disyuntor GB2CB06 10 A
- Endurancia mecánica : 100000 ciclos
- Corriente mínima de conmutación : 5 mA
- Tensión mínima de conmutación : 17 V
- Potencia nominal de funcionamiento en VA :
- 120 VA en 110…120 V AC-15 - durabilidad eléctrica: 100000 ciclos
- 120 VA en 230…240 V AC-15 - durabilidad eléctrica: 100000 ciclos
- 48 VA en 24 V AC-15 - durabilidad eléctrica: 100000 ciclos
- 60 VA en 48 V AC-15 - durabilidad eléctrica: 100000 ciclos
- Potencia nominal de funcionamiento en W :
- 15 W en 48 V DC-13 - durabilidad eléctrica: 100000 ciclos
- 24 W en 24 V DC-13 - durabilidad eléctrica: 100000 ciclos
- 9 W en 60 V DC-13 - durabilidad eléctrica: 100000 ciclos
- Par de apriete 1.4 N.m - en terminales de fijación por tornillo
- Altura : 11 mm
- Anchura : 45 mm
- Profundidad : 29 mm
- Peso del producto : 0.02 kg
Entorno
- Características ambientales : Ambiente normal
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
