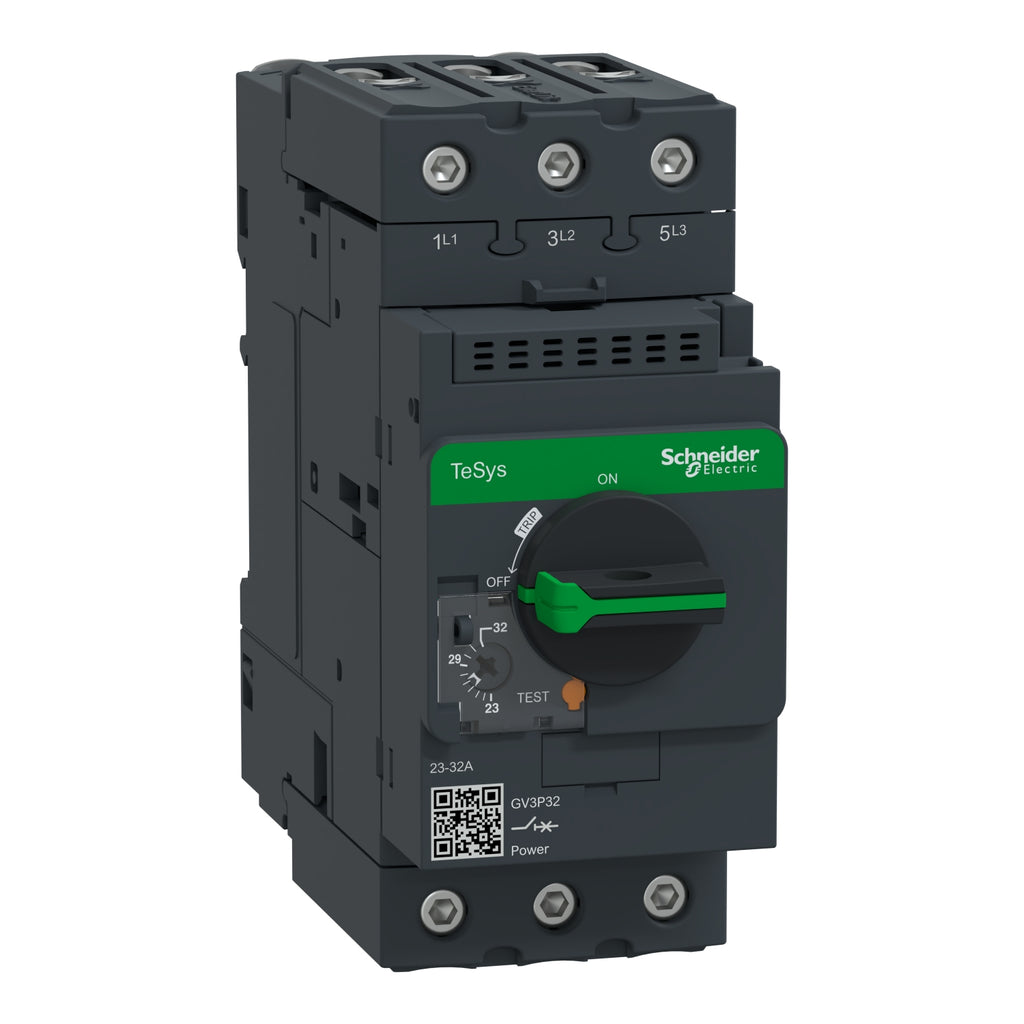

Guardamotor Termomagnético TeSys GV3P - 10HP(220V)/20HP(440V) - 23-32A - 100kA/415V - GV3P32 - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 938.83
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico. ¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Descripción

Guardamotores TeSys GV3P están diseñados específicamente para el control y protección de motores en AC 50/60Hz. Tienen sólo 55mm de ancho y se inserta fácilmente en cualquier configuración por tornillo o fijación a presión en perfiles de montaje.

Los conectores Everlink patentados proporcionan una conexión duradera (no es necesario volver a apretarlos).

Los guardamotores proporcionan protección esencial para motores en la industria, infraestructura y construcción.

Beneficios

  1. Fácil de seleccionar
  2. Fácil de instalar
  3. Tamaño compacto
  4. Diseño moderno y ergonómico
  5. Conexión más fuerte, segura y duradera
  6. Larga vida útil
  7. Protección total del motor
  8. Tiene muchos accesorios
  9. Respeta el medio ambiente

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys GV3
  • Tipo de producto : Guardamotor
  • Nombre corto del dispositivo : GV3P
  • Aplicación del dispositivo : Motor
  • Tecnología de unidad de disparo : Termomagnético

Complementario

  • Número de polos : 3P
  • Tipo de red : AC
  • Categoría de utilización :
    • AC-3 acorde a IEC 60947-4-1
      Categoría A acorde a IEC 60947-2
  • Frecuencia nominal de empleo : 50/60 Hz acorde a IEC 60947-4-1
  • Modo de fijación :
    • Carril DIN simétrico de 35 mm: recortado
      Panel: atornillado (con 3 x tornillos M4)
  • Posición de funcionamiento : Cualquier posición
  • Potencia del motor en kW :
    • 15 kW en 400/415 VAC 50/60 Hz
      18.5 kW en 500 VAC 50/60 Hz
      22 kW en 690 VAC 50/60 Hz
  • Poder de corte [Icu] :
    • 100 kA en 230/240 VAC 50/60 Hz acorde a IEC 60947-2
      100 kA en 400/415 VAC 50/60 Hz acorde a IEC 60947-2
      50 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
      6 kA en 690 VAC 50/60 Hz acorde a IEC 60947-2
      12 kA en 500 VAC 50/60 Hz acorde a IEC 60947-2
  • Poder de corte de servicio nominal en cortocircuito [Ics] :
    • 100 % en 230/240 VAC 50/60 Hz acorde a IEC 60947-2
      100 % en 440 VAC 50/60 Hz acorde a IEC 60947-2
      100 % en 400/415 VAC 50/60 Hz acorde a IEC 60947-2
      50 % en 500 VAC 50/60 Hz acorde a IEC 60947-2
      50 % en 690 VAC 50/60 Hz acorde a IEC 60947-2
  • Tipo de control : Mando giratorio
  • Corriente nominal [In] : 32 A
  • Rango de ajuste de protección térmica : 23…32 A
  • Intensidad de disparo magnético : 448 A
  • Tensión nominal de empleo [Ue] : 690 VAC 50/60 Hz acorde a IEC 60947-2
  • Tensión asignada de aislamiento [Ui] : 690 V AC 50/60 Hz acorde a IEC 60947-2
  • Corriente térmica convencional [Ith] : 32 A acorde a IEC 60947-4-1
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947-2
  • Potencia total disipada por polo : 8 W
  • Endurancia mecánica : 50000 ciclos
  • Durabilidad eléctrica : 50000 ciclos para AC-3 en 440 V In
  • Tasa de funcionamiento máxima : 25 ciclos/h
  • Servicio nominal : Continuo acorde a IEC 60947-4-1
  • Par de apriete :
    • 5 N.m en conectores de tornillo EverLink BTR para cable de 25 mm²
      8 N.m en conectores de tornillo EverLink BTR para cable de 35 mm²

  • Apto para seccionamiento : Sí acorde a IEC 60947-1
  • Sensibilidad de fallo de fase : Sí acorde a IEC 60947-4-1
  • Altura : 132 mm
  • Anchura : 55 mm
  • Profundidad : 136 mm
  • Peso del producto : 0.96 kg

Entorno

  • Normas :
    • EN/IEC 60947-2
      EN/IEC 60947-4-1
      CSA C22.2 No 60947-4-1
      UL 60947-4-1
  • Certificaciones de producto :
    • IECEE CB Scheme
      UL
      CSA
      CCC
      EAC
      ATEX
      BV
      LROS (Lloyds Register of Shipping)
      DNV-GL
      ABS
  • Tratamiento de protección : TH
  • Grado de protección IP : IP20 acorde a IEC 60529
  • Grado de protección IK : IK09
  • Temperatura ambiente de funcionamiento : -20…60 °C
  • Temperatura ambiente de almacenamiento : -40…80 °C
  • Resistencia al fuego : 960 °C acorde a IEC 60695-2-1
  • Altitud máxima de funcionamiento : 3000 m

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
