Descripción

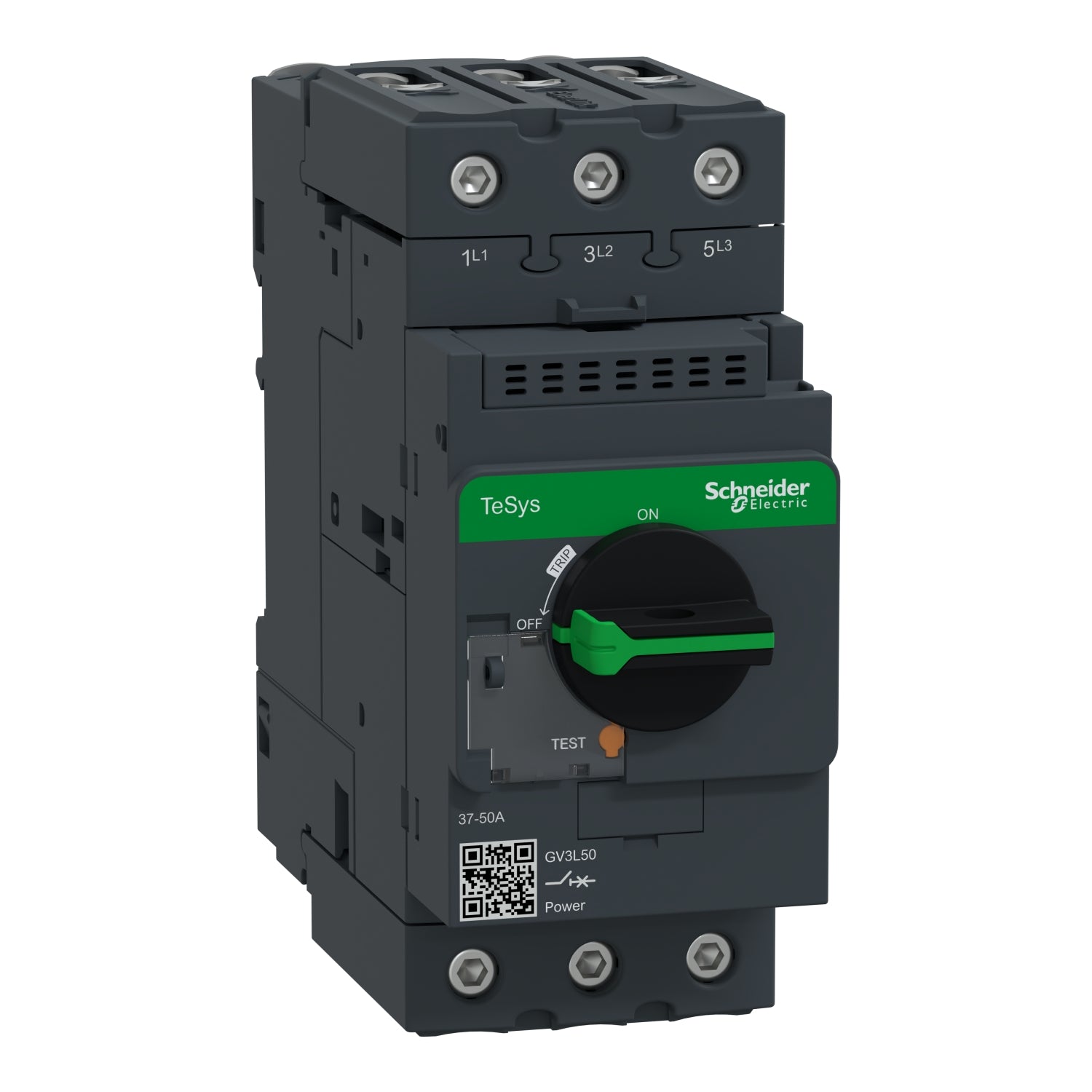

Guardamotores TeSys GV3-L están diseñados específicamente para el control y protección de motores. Tienen sólo 55 mm de ancho y se inserta fácilmente en cualquier configuración por tornillo o fijación a presión en perfiles de montaje.
Los conectores Everlink patentados proporcionan una conexión duradera (no es necesario volver a apretarlos).
Los guardamotores proporcionan protección esencial para motores en la industria, infraestructura y construcción.
Beneficios
- Fácil de seleccionar
- Fácil de instalar
- Tamaño compacto
- Conexión más fuerte, segura y duradera
- Protección total del motor
- Tiene muchos accesorios
- Respeta el medio ambiente
Uso
- Control y protección del motor, en conformidad con las normas IEC 947-2 e IEC 947-4-1
- Protección de motores con pico de corriente alta en el arranque
- Control manual y local, cuando el guardamotor se usa solo
- Control automático y remoto cuando el guardamotor se combina con un contactor
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys GV2
- Nombre corto del dispositivo : GV2L
- Aplicación del dispositivo : Motor
- Número de polos : 3
- Tipo de red : AC
- Categoría de utilización :
- Categoría A
- AC-3
- Frecuencia asignada de empleo : 50/60 Hz
- Poder de corte :
- 100 kA Icu en 230/240 VAC 50/60 Hz
- 50 kA Icu en 440 VAC 50/60 Hz
- 12 kA Icu en 500 VAC 50/60 Hz
- 6 kA Icu en 690 VAC 50/60 Hz
- 50 kA Icu en 400/415 VAC 50/60 Hz
- Poder de corte de servicio nominal en cortocircuito [Ics] :
- 100 % en 230/240 VAC 50/60 Hz
- 100 % en 400/415 VAC 50/60 Hz
- 100 % en 440 VAC 50/60 Hz
- 50 % en 500 VAC 50/60 Hz
- 50 % en 690 VAC 50/60 Hz
- Tecnología de unidad de disparo : Mágnetico
- Intensidad de disparo magnético : 700 A
Complementario
- Modo de fijación :
- Carril DIN simétrico de 35 mm - encliquetado
- Panel, atornillado - with 3 x M4 screws
- Posición de funcionamiento : Cualquier posición
- Potencia del motor en kW :
- 22 kW en 400/415 VAC 50/60 Hz
- 30 kW en 500 VAC 50/60 Hz
- 45 kW en 690 VAC 50/60 Hz
- Tipo de control : Mando giratorio
- Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
- Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Endurancia mecánica : 50000 ciclos
- Durabilidad eléctrica : 50000 ciclos para AC-3 en 415 V
- Maximum operating rate : 25 cyc/h
- Servicio nominal : Continuo
- Conexiones - terminales :
- Conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² sólido
- Conectores de tornillo EverLink BTR 2 cable(s) 1…25 mm² sólido
- Conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² Flexible sin extremidad de cable
- Conectores de tornillo EverLink BTR 2 cable(s) 1…25 mm² Flexible sin extremidad de cable
- Conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² Flexible con
- Conectores de tornillo EverLink BTR 2 cable(s) 1…25 mm² Flexible con
- Par de apriete :
- 5 N.m en conectores de tornillo EverLink BTR 25 mm²
- 8 N.m en conectores de tornillo EverLink BTR 35 mm²
- Resistencia mecánica :
- Impactos - 15 Gn para 11 ms cerrado
- Impactos - 30 Gn para 11 ms abierto
- Vibraciones - 4 Gn, 5...300 Hz
- Apto para seccionamiento : Sí
- Altura : 132 mm
- Anchura : 55 mm
- Profundidad : 136 mm
- Peso del producto : 0.96 kg
Entorno
- Normas :
- EN/IEC 60947-2
- EN/IEC 60947-4-1
- CSA C22.2 No 60947-4-1
- UL 60947-4-1
- Certificaciones de producto :
- IECEE CB Scheme
- UL
- CSA
- CCC
- EAC
- RINA
- LROS
- DNV-GL
- BV
- Tratamiento de protección : TH
- Grado de protección IP : IP20
- Grado de protección IK : IK09
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40…80 °C
- Resistencia al fuego : 960 °C
- Altitud máxima de funcionamiento : 0...3000 m
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
