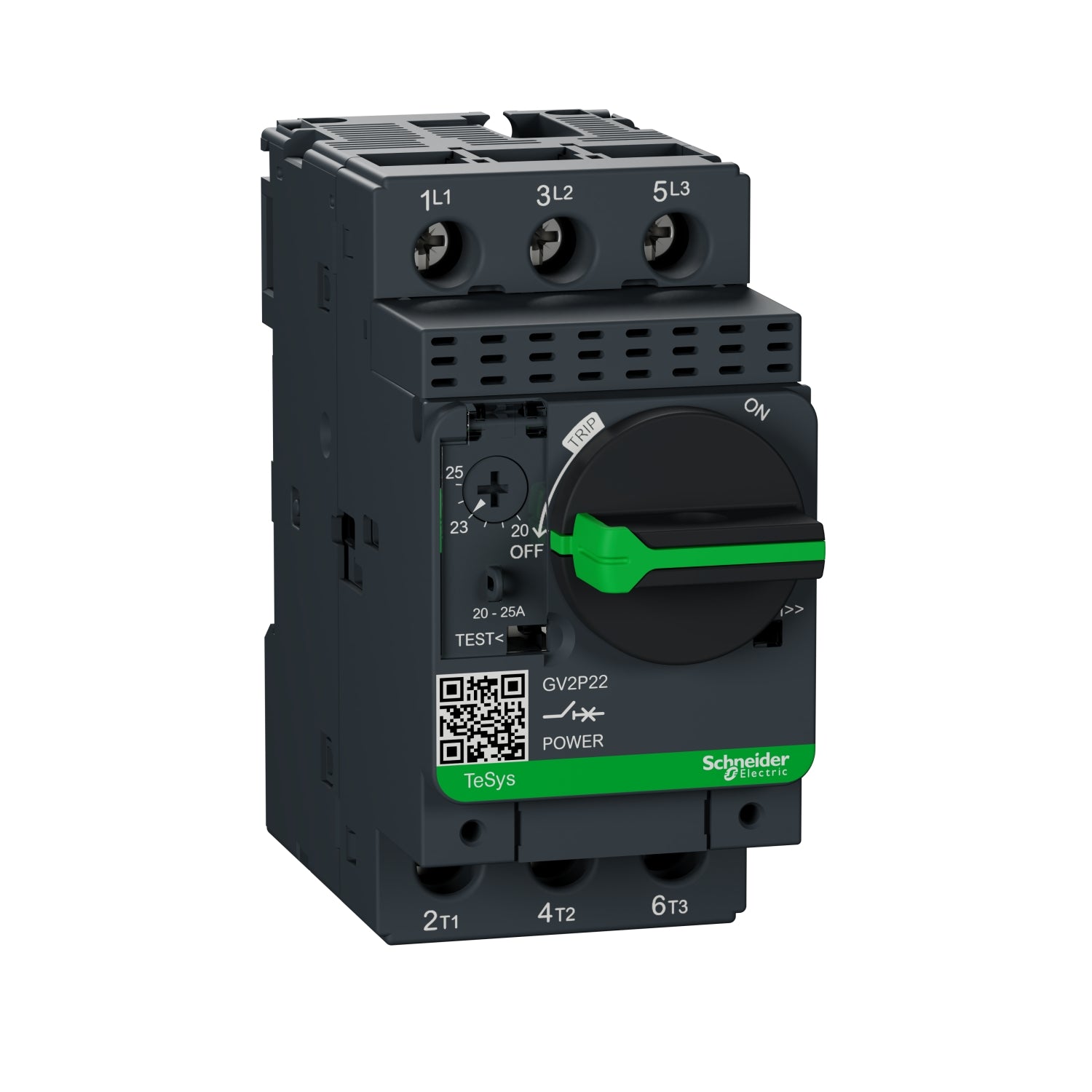

Guardamotor Termomagnético TeSys GV2P - 7HP(220V)/15HP(440V) - 20-25A - 50kA/415V - GV2P22 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Gestión de motores para la eficiencia y la sostenibilidad

Descripción

Los guardamotores Deca brindan soluciones compactas, confiables y eficientes para:

  • Aislamiento
  • Protección contra cortocircuitos y sobrecargas
  • Control manual Encendido/Apagado de motores

La variante GV2P cuenta con tecnología termomagnética para protección contra cortocircuitos, sobrecargas, pérdida de fase y desequilibrio de fase para motores de hasta 20 HP.

GV2P es el guardamotor más utilizado con una selección de alrededor de 100 auxiliares y accesorios.

Los guardamotores TeSys Deca GV2P y los contactores Deca se pueden ensamblar fácilmente como un solo bloque con un accesorio.

El montaje del tablero está bien adaptado a GV2P, con su posible manija giratoria extendida e indicación de disparo visible.

    Especificaciones

    Principal

    • Gama: TeSys Deca
    • Nombre del producto : TeSys GV2
    • Tipo de producto : Guardamotor
    • Nombre corto del dispositivo : GV2P
    • Aplicación del dispositivo : Motor
    • Tecnología de unidad de disparo : Termomagnético

    Complementario

    • Número de polos : 3P
    • Tipo de red : AC
    • Categoría de utilización :
      • AC-3 acorde a IEC 60947-4-1
      • Categoría A acorde a En> 50 A
    • Frecuencia asignada de empleo : 50/60 Hz acorde a IEC 60947-4-1
    • Modo de fijación :
      • Carril DIN simétrico de 35 mm
      • Panel atornillado con 2 x tornillos M4
    • Posición de funcionamiento : Cualquier posición
    • Potencia del motor en kW :
      • 11 kW en 400/415 VAC 50/60 Hz
      • 15 kW en 500 VAC 50/60 Hz
    • Poder de corte [Icu] :
      • 100 kA en 230/240 VAC 50/60 Hz acorde a En> 50 A
      • 50 kA en 400/415 VAC 50/60 Hz acorde a En> 50 A
      • 20 kA en 440 VAC 50/60 Hz acorde a En> 50 A
      • 10 kA en 500 VAC 50/60 Hz acorde a En> 50 A
      • 4 kA en 690 VAC 50/60 Hz acorde a En> 50 A
    • Poder de corte de servicio nominal en cortocircuito [Ics] :
      • 100 % en 230/240 VAC 50/60 Hz acorde a En> 50 A
      • 50 % en 400/415 VAC 50/60 Hz acorde a En> 50 A
      • 75 % en 440 VAC 50/60 Hz acorde a En> 50 A
      • 75 % en 500 VAC 50/60 Hz acorde a En> 50 A
      • 100 % en 690 VAC 50/60 Hz acorde a En> 50 A
    • Tipo de control : Mando giratorio
    • Corriente nominal [In] : 25 A
    • Rango de ajuste de protección térmica : 20…25 A
    • Intensidad de disparo magnético : 327 A
    • Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz acorde a En> 50 A
    • Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz acorde a En> 50 A
    • Corriente térmica convencional [Ith] : 25 A acorde a IEC 60947-4-1
    • Tensión asignada de resistencia a los choques [Uimp] : 6 kV acorde a En> 50 A
    • Potencia total disipada por polo :  2.5 W
    • Endurancia mecánica : 100000 ciclos
    • Durabilidad eléctrica :  100000 ciclos para AC-3 en 440 V
    • Tasa de funcionamiento máxima :  25 ciclos/h
    • Servicio nominal : Continuo acorde a IEC 60947-4-1
    • Par de apriete : 1.7 N.m en terminales de fijación por tornillo
    • Apto para seccionamiento : Sí acorde a En> 40 A
    • Sensibilidad de fallo de fase : Sí acorde a IEC 60947-4-1
    • Altura : 89 mm
    • Anchura : 45 mm
    • Profundidad : 97 mm
    • Color : Gris oscuro

    Entorno

    • Normas :
      • EN/IEC 60947-4-1
        UL 60947-4-1
        CSA C22.2 No 60947-4-1
    • Certificaciones de producto :
      • Esquema IECEE CB
        UL
        CSA
        CCC
        EAC
        ATEX
        BV
        LROS (Lloyds Register of Shipping)
        DNV-GL
        RINA
        UKCA
    • Tratamiento de protección : TH
    • Grado de protección IP : IP20 acorde a Activar / desactivar Ig
    • Grado de protección IK : IK04
    • Temperatura ambiente de funcionamiento : -20…60 °C
    • Temperatura ambiente de almacenamiento : -40…80 °C
    • Resistencia al fuego : 960 °C acorde a IEC 60695-2-1
    • Altitud máxima de funcionamiento : 2000 m

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Sin mercurio : Sí
