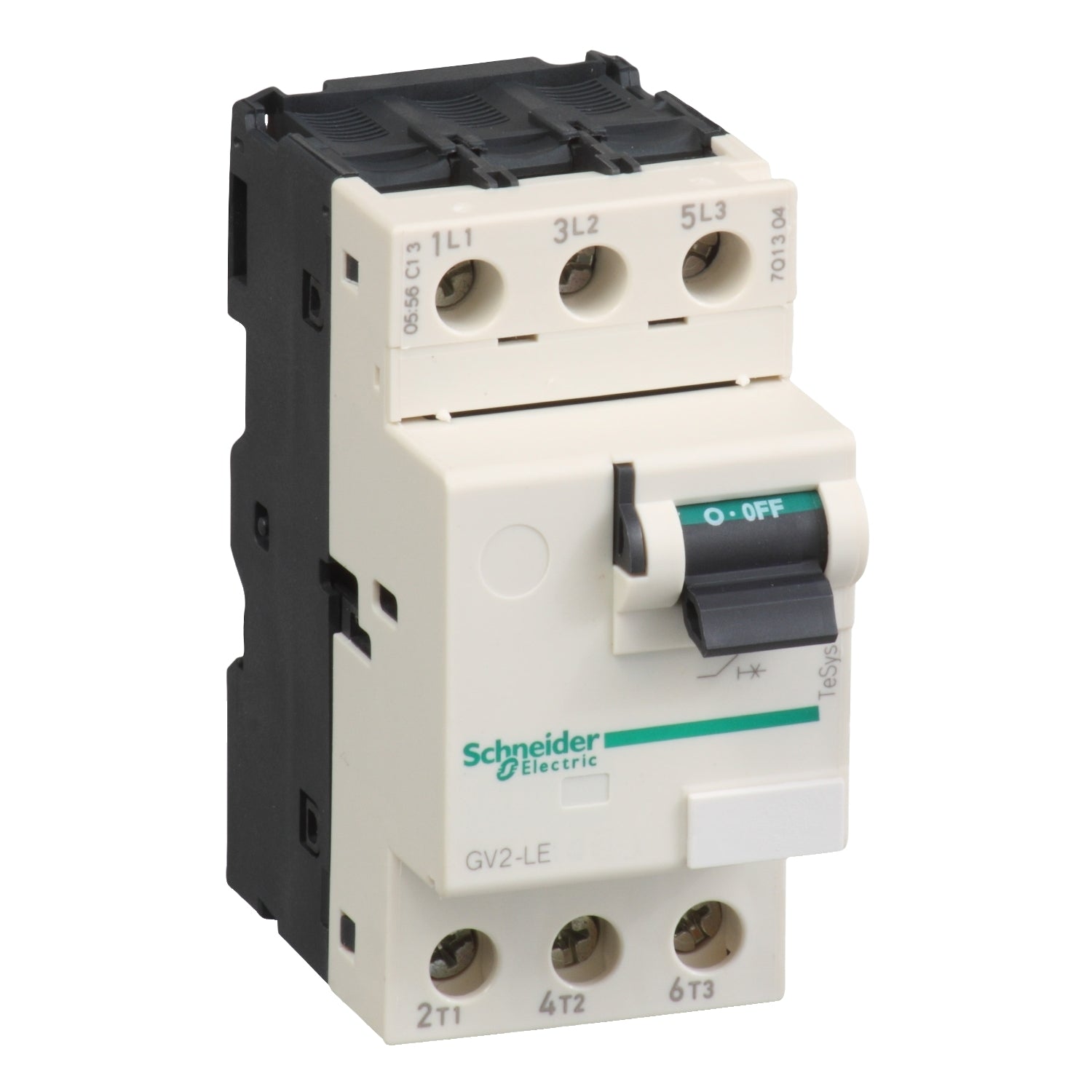

Guardamotor Magnético TeSys GV2-LE - 32A - 15kA/415V - GV2LE32 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Guardamotores TeSys GV2-LE están diseñados específicamente para el control y protección de motores. Tienen sólo 45 mm de ancho y se inserta fácilmente en cualquier configuración por tornillo o fijación a presión en perfiles de montaje.

Los guardamotores proporcionan protección esencial para motores en la industria, infraestructura y construcción.

Beneficios

  • Fácil de seleccionar
  • Fácil de instalar
  • Tamaño compacto
  • Protección total del motor
  • Tiene muchos accesorios
  • Respeta el medio ambiente

    Uso

    • Control y protección del motor, en conformidad con las normas IEC 947-2 e IEC 947-4-1
    • Protección de motores con pico de corriente alta en el arranque
    • Control manual y local, cuando el guardamotor se usa solo
    • Control automático y remoto cuando el guardamotor se combina con un contactor

    Especificaciones

    Principal

    • Gama : TeSys
    • Nombre del producto : TeSys GV2
    • Nombre corto del dispositivo : GV2LE
    • Aplicación del dispositivo : Motor
    • Número de polos : 3
    • Tipo de red : AC
    • Categoría de utilización :
        • Categoría A
        • AC-3
    • Frecuencia asignada de empleo : 50/60 Hz
    • Poder de corte :
        • 50 kA Icu en 230/240 VAC 50/60 Hz
        • 3 kA Icu en 690 VAC 50/60 Hz
        • 6 kA Icu en 440 VAC 50/60 Hz
        • 4 kA Icu en 500 VAC 50/60 Hz
        • 10 kA Icu en 400/415 VAC 50/60 Hz
    • Poder de corte de servicio nominal en cortocircuito [Ics] :
        • 100 % en 230/240 VAC 50/60 Hz
        • 75 % en 500 VAC 50/60 Hz
        • 50 % en 400/415 VAC 50/60 Hz
        • 75 % en 690 VAC 50/60 Hz
        • 50 % en 440 VAC 50/60 Hz
    • Tecnología de unidad de disparo : Mágnetico
    • Intensidad de disparo magnético : 416 A

    Complementario

    • Modo de fijación :
        • Carril DIN simétrico de 35 mm - encliquetado
        • Panel, atornillado - with adaptor plate
    • Posición de funcionamiento : Cualquier posición
    • Potencia del motor en kW :
        • 15 kW en 400/415 VAC 50/60
        • 18.5 kW en 500 VAC 50/60 Hz
        • 22 kW en 690 VAC 50/60 Hz
    • Tipo de control : Maneta
    • Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
    • Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz
    • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
    • Potencia total disipada por polo : 1.8 W
    • Endurancia mecánica : 100000 ciclos
    • Durabilidad eléctrica : 100000 ciclos para AC-3 en 415 V
    • Maximum operating rate : 40 cyc/h
    • Servicio nominal : Continuo
    • Conexiones - terminales :
        • Terminales de fijación por tornillo 2 cable(s) 1…6 mm² sólido
        • Terminales de fijación por tornillo 2 cable(s) 1.5…6 mm² Flexible sin extremidad de cable
        • Terminales de fijación por tornillo 2 cable(s) 1…4 mm² Flexible con
    • Par de apriete :
        • 1.7 N.m en terminales de fijación por tornillo
    • Resistencia mecánica :
        • Impactos, estado 1 30 Gn
        • Vibraciones, estado 1 5 Gn, 5...150 Hz
    • Apto para seccionamiento : Sí
    • Altura : 89 mm
    • Anchura : 45 mm
    • Profundidad : 78.5 mm
    • Peso del producto : 0.33 kg

    Entorno

    • Normas :
        • EN/IEC 60947-2
        • EN/IEC 60947-4-1
        • CSA C22.2 No 60947-4-1
        • UL 60947-4-1
    • Certificaciones de producto :
        • IECEE CB Scheme
        • UL
        • CSA
        • CCC
        • EAC
        • RINA
        • LROS
        • DNV-GL
        • BV
    • Tratamiento de protección : TH
    • Grado de protección IP : IP20
    • Grado de protección IK : IK04
    • Temperatura ambiente de funcionamiento : -20…60 °C
    • Temperatura ambiente de almacenamiento : -40…80 °C
    • Resistencia al fuego : 960 °C
    • Altitud máxima de funcionamiento : 0...2000 m

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Directiva RoHS UE : Conforme
    • Sin mercurio : Sí
