Descripción

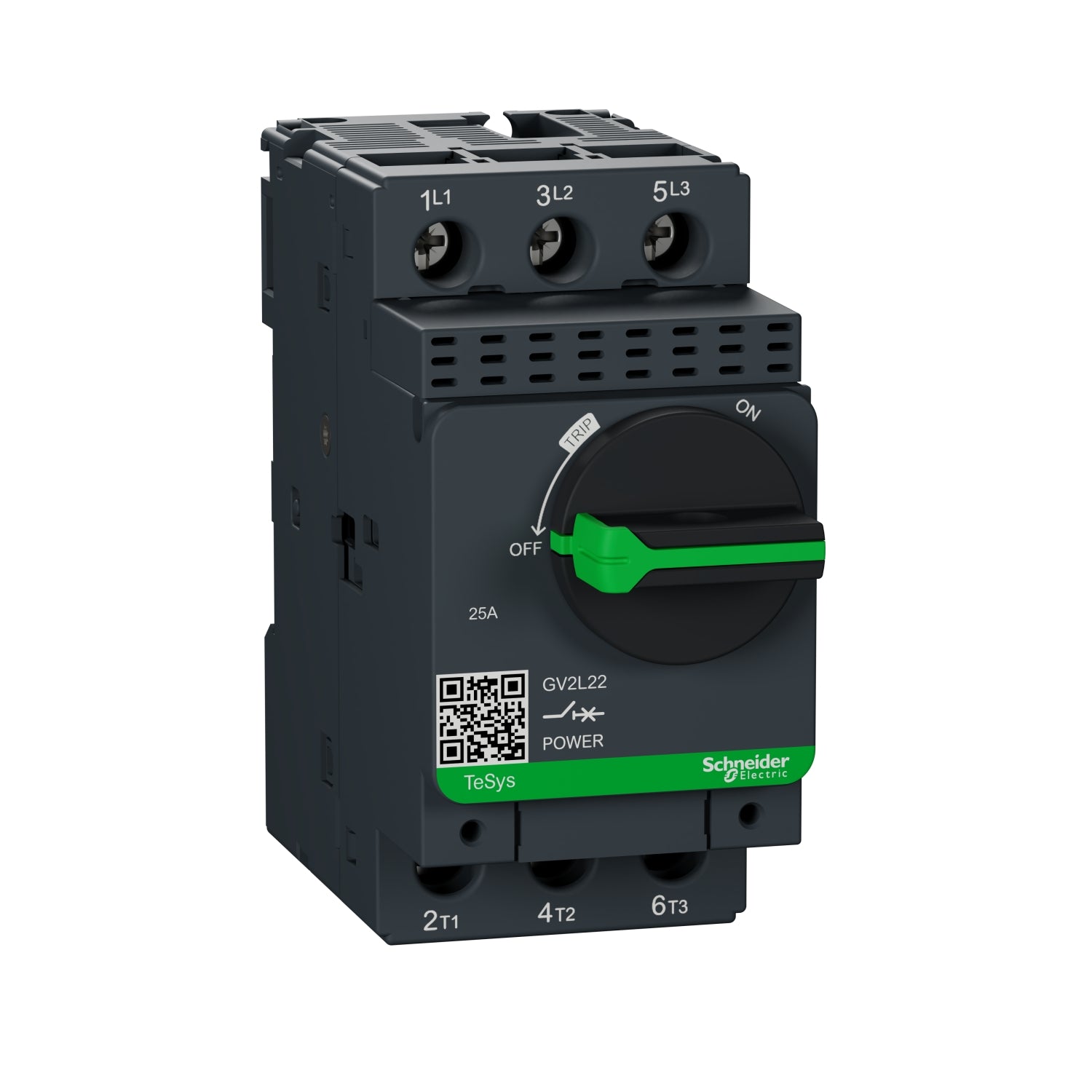

Guardamotores TeSys GV2-L están diseñados específicamente para el control y protección de motores. Tienen sólo 45 mm de ancho y se inserta fácilmente en cualquier configuración por tornillo o fijación a presión en perfiles de montaje.
Los guardamotores proporcionan protección esencial para motores en la industria, infraestructura y construcción.
Beneficios
- Fácil de seleccionar
- Fácil de instalar
- Tamaño compacto
- Protección total del motor
- Tiene muchos accesorios
- Respeta el medio ambiente
Uso
- Control y protección del motor, en conformidad con las normas IEC 947-2 e IEC 947-4-1
- Protección de motores con pico de corriente alta en el arranque
- Control manual y local, cuando el guardamotor se usa solo
- Control automático y remoto cuando el guardamotor se combina con un contactor
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys GV2
- Nombre corto del dispositivo : GV2L
- Aplicación del dispositivo : Motor
- Número de polos : 3
- Tipo de red : AC
- Categoría de utilización :
- Categoría A
- AC-3
- Frecuencia asignada de empleo : 50/60 Hz
- Poder de corte :
- 4 kA Icu en 690 VAC 50/60 Hz
- 10 kA Icu en 500 VAC 50/60 Hz
- 20 kA Icu en 440 VAC 50/60 Hz
- 50 kA Icu en 400/415 VAC 50/60 Hz
- 50 kA Icu en 230/240 VAC 50/60 Hz
- Poder de corte de servicio nominal en cortocircuito [Ics] :
- 100 % en 690 VAC 50/60 Hz
- 100 % en 230/240 VAC 50/60 Hz
- 75 % en 440 VAC 50/60 Hz
- 75 % en 500 VAC 50/60 Hz
- 50 % en 400/415 VAC 50/60 Hz
- Tecnología de unidad de disparo : Mágnetico
- Intensidad de disparo magnético : 327 A
Complementario
- Modo de fijación :
- Carril DIN simétrico de 35 mm - encliquetado
- Panel, atornillado - with 2 x M4 screws
- Posición de funcionamiento : Cualquier posición
- Potencia del motor en kW :
- 9 kW en 400/415 VAC 50/60 Hz
- 11 kW en 400/415 VAC 50/60 Hz
- 11 kW en 500 VAC 50/60 Hz
- 15 kW en 500 VAC 50/60 Hz
- 18.5 kW en 690 VAC 50/60 Hz
- Tipo de control : Mando giratorio
- Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
- Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Potencia total disipada por polo : 1.8 W
- Endurancia mecánica : 100000 ciclos
- Durabilidad eléctrica : 100000 ciclos para AC-3 en 415 V
- Maximum operating rate : 40 cyc/h
- Servicio nominal : Continuo
- Conexiones - terminales :
- Terminales de fijación por tornillo 2 cable(s) 1…6 mm² sólido
- Terminales de fijación por tornillo 2 cable(s) 1.5…6 mm² Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 1…4 mm² Flexible con
- Par de apriete :
- 1.7 N.m en terminales de fijación por tornillo
- Resistencia mecánica :
- Impactos, estado 1 30 Gn
- Vibraciones, estado 1 5 Gn, 5...150 Hz
- Apto para seccionamiento : Sí
- Altura : 89 mm
- Anchura : 45 mm
- Profundidad : 97 mm
- Peso del producto : 0.33 kg
Entorno
- Normas :
- EN/IEC 60947-2
- EN/IEC 60947-4-1
- CSA C22.2 No 60947-4-1
- UL 60947-4-1
- Certificaciones de producto :
- IECEE CB Scheme
- UL
- CSA
- CCC
- EAC
- RINA
- LROS
- DNV-GL
- BV
- Tratamiento de protección : TH
- Grado de protección IP : IP20
- Grado de protección IK : IK04
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40…80 °C
- Resistencia al fuego : 960 °C
- Altitud máxima de funcionamiento : 0...2000 m
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
