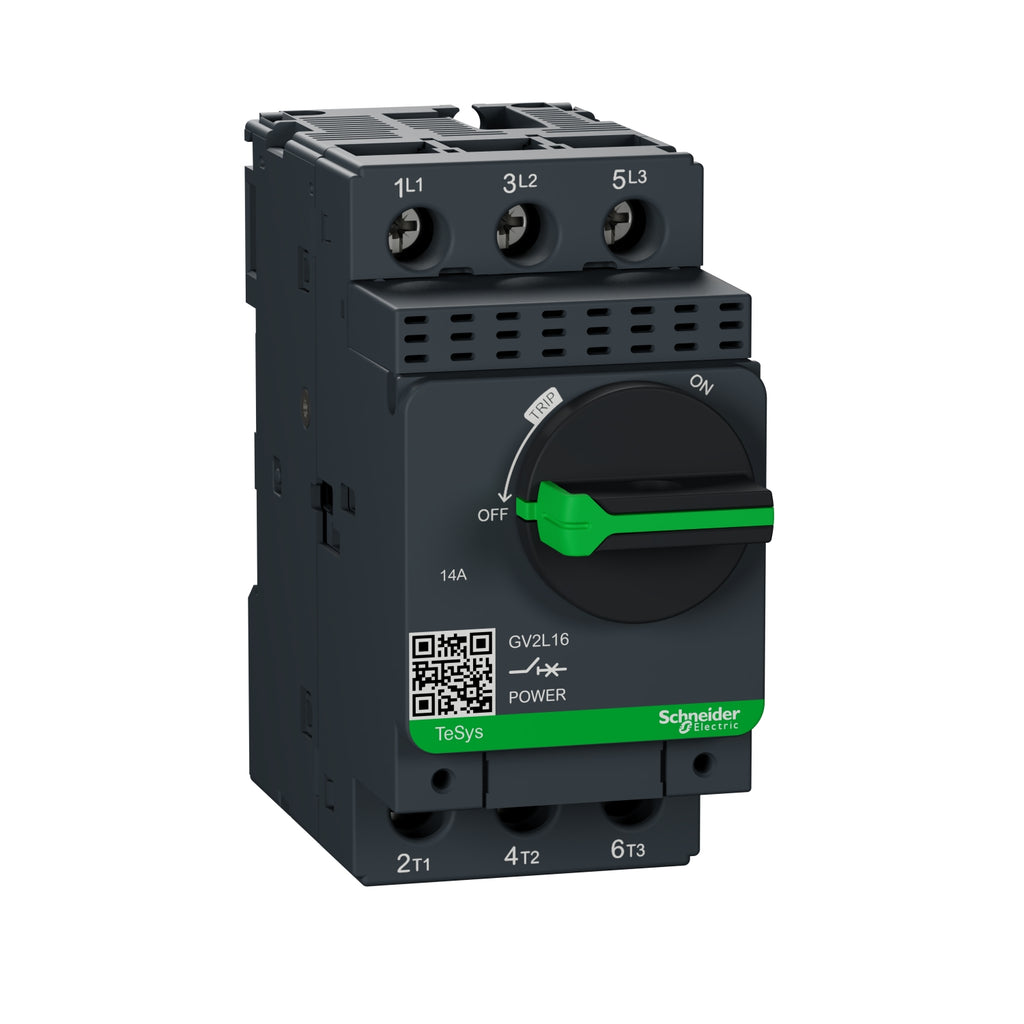

Guardamotor Magnético Tesys GV2-L -14A - 50kA/415V - GV2L16 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Guardamotores TeSys GV2-L están diseñados específicamente para el control y protección de motores. Tienen sólo 45 mm de ancho y se inserta fácilmente en cualquier configuración por tornillo o fijación a presión en perfiles de montaje.

Los guardamotores proporcionan protección esencial para motores en la industria, infraestructura y construcción.

Beneficios

  • Fácil de seleccionar
  • Fácil de instalar
  • Tamaño compacto
  • Protección total del motor
  • Tiene muchos accesorios
  • Respeta el medio ambiente

Uso

  • Control y protección del motor, en conformidad con las normas IEC 947-2 e IEC 947-4-1
  • Protección de motores con pico de corriente alta en el arranque
  • Control manual y local, cuando el guardamotor se usa solo
  • Control automático y remoto cuando el guardamotor se combina con un contactor

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys GV2
  • Nombre corto del dispositivo : GV2L
  • Aplicación del dispositivo : Motor
  • Número de polos : 3
  • Tipo de red : AC
  • Categoría de utilización :
      • Categoría A
      • AC-3
  • Frecuencia asignada de empleo : 50/60 Hz
  • Poder de corte :
      • 100 kA Icu en 230/240 VAC 50/60 Hz
      • 4 kA Icu en 690 VAC 50/60 Hz
      • 10 kA Icu en 500 VAC 50/60 Hz
      • 20 kA Icu en 440 VAC 50/60 Hz
      • 50 kA Icu en 400/415 VAC 50/60 Hz
  • Poder de corte de servicio nominal en cortocircuito [Ics] :
      • 100 % en 690 VAC 50/60 Hz
      • 100 % en 230/240 VAC 50/60 Hz
      • 75 % en 440 VAC 50/60 Hz
      • 75 % en 500 VAC 50/60 Hz
      • 50 % en 400/415 VAC 50/60 Hz
  • Tecnología de unidad de disparo : Mágnetico
  • Intensidad de disparo magnético : 170 A

Complementario

  • Modo de fijación :
      • Carril DIN simétrico de 35 mm - encliquetado
      • Panel, atornillado - with 2 x M4 screws
  • Posición de funcionamiento : Cualquier posición
  • Potencia del motor en kW :
      • 5.5 kW en 400/415 VAC 50/60 Hz
      • 7.5 kW en 500 VAC 50/60 Hz
      • 9 kW en 690 VAC 50/60 Hz
      • 11 kW en 690 VAC 50/60 Hz
  • Tipo de control : Mando giratorio
  • Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
  • Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Potencia total disipada por polo : 1.8 W
  • Endurancia mecánica : 100000 ciclos
  • Durabilidad eléctrica : 100000 ciclos para AC-3 en 415 V
  • Maximum operating rate : 40 cyc/h
  • Servicio nominal : Continuo
  • Conexiones - terminales :
      • Terminales de fijación por tornillo 2 cable(s) 1…6 mm² sólido
      • Terminales de fijación por tornillo 2 cable(s) 1.5…6 mm² Flexible sin extremidad de cable
      • Terminales de fijación por tornillo 2 cable(s) 1…4 mm² Flexible con
  • Par de apriete :
      • 1.7 N.m en terminales de fijación por tornillo
  • Resistencia mecánica :
      • Impactos, estado 1 30 Gn
      • Vibraciones, estado 1 5 Gn, 5...150 Hz
  • Apto para seccionamiento : Sí
  • Altura : 89 mm
  • Anchura : 45 mm
  • Profundidad : 97 mm
  • Peso del producto : 0.33 kg

Entorno

  • Normas :
      • EN/IEC 60947-2
      • EN/IEC 60947-4-1
      • CSA C22.2 No 60947-4-1
      • UL 60947-4-1
  • Certificaciones de producto :
      • IECEE CB Scheme
      • UL
      • CSA
      • CCC
      • EAC
      • RINA
      • LROS
      • DNV-GL
      • BV
  • Tratamiento de protección : TH
  • Grado de protección IP : IP20
  • Grado de protección IK : IK04
  • Temperatura ambiente de funcionamiento : -20…60 °C
  • Temperatura ambiente de almacenamiento : -40…80 °C
  • Resistencia al fuego : 960 °C
  • Altitud máxima de funcionamiento : 0...2000 m

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí
