Rendimiento óptimo para el sector de construcción

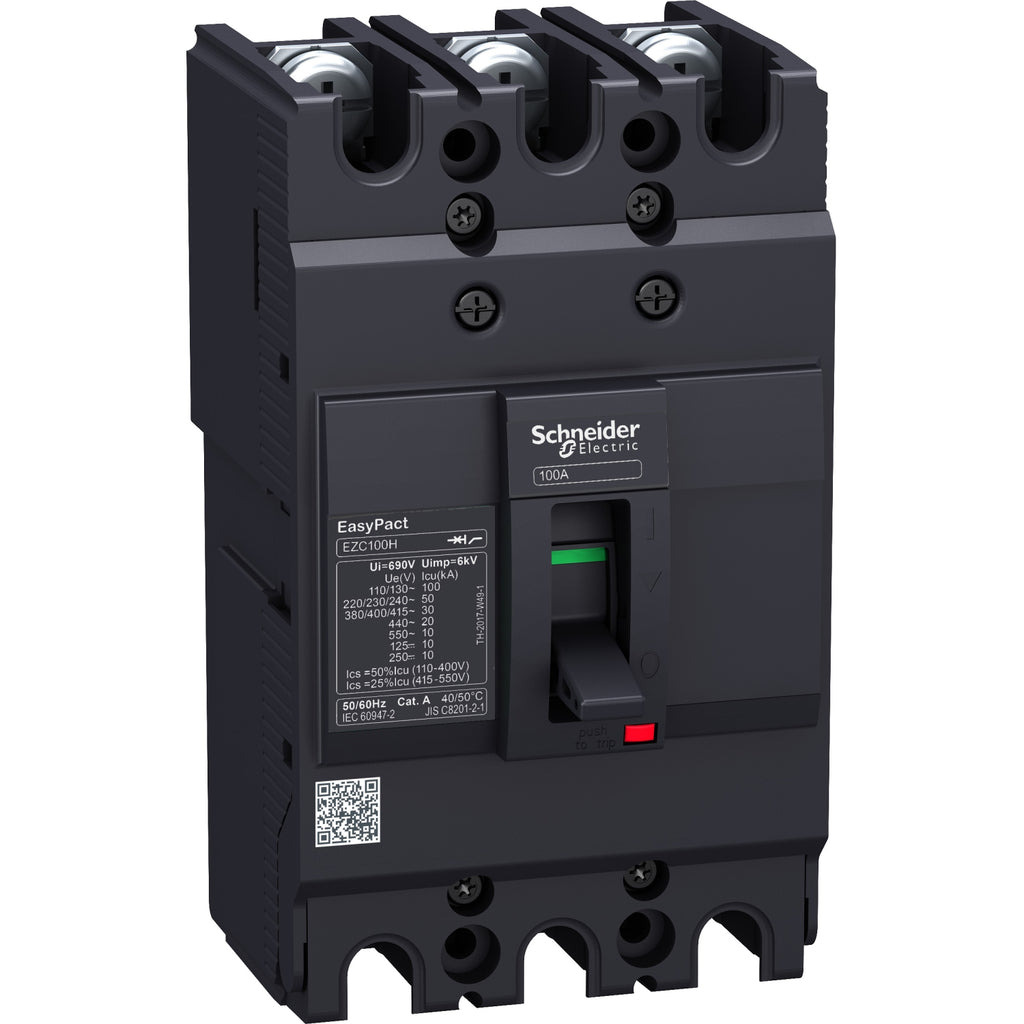

Características y Beneficios de la línea EasyPact EZC
Está especialmente adaptado a los mercados OEM y de construcción, ofreciendo un rendimiento óptimo a un precio competitivo.
Los interruptores automáticos EasyPact EZC son adecuados para el aislamiento como se define en la norma IEC 60947-2.
La banda verde que indica el corte plenamente aparente del aparato garantiza la abertura de los contactos y un aislamiento total.
Los interruptores automáticos EasyPact EZC están diseñados para una fácil instalación en los diversos tipos de tableros de distribución. Pueden montarse verticalmente, horizontalmente o de forma plana sobre su parte posterior sin ninguna reducción de las características.
El interruptor automático EasyPact EZC se puede suministrar desde la parte superior o inferior (alimentación inversa) sin ninguna reducción en el rendimiento.
Es seguro para los técnicos y usuarios en los entornos más exigentes.
Su diseño compacto hecho para espacios reducidos permite ahorrar espacio en el tablero.
Sus materiales son 100% reciclables y recuperables , a su vez cumplen con las normas RoHS y REACH.
Especificaciones
Principal
- Gama de producto : EasyPact
- Tipo de producto : Interruptor termomagnético
- Nombre corto del dispositivo : Easypact EZC100N
- Aplicación del dispositivo : Distribución
- Número de polos : 3P
- Descripción de polos protegidos : 3t
- Tipo de red : AC , DC
- Frecuencia de red : 50/60 Hz
- Corriente nominal [In] : 100 A en 40 °C
- Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz acorde a IEC 60947-2
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947-2
- Tensión asignada de empleo [Ue] :
- 550 VAC 50/60 Hz acorde a IEC 60947-2
- 250 VDC acorde a IEC 60947-2
- Código de poder de corte : N
- Poder de corte [Icu] :
- 10 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
15 kA en 400...415 VAC 50/60 Hz acorde a IEC 60947-2
18 kA en 380 VAC 50/60 Hz acorde a IEC 60947-2
25 kA en 110...130 VAC 50/60 Hz acorde a IEC 60947-2
25 kA en 220...240 VAC 50/60 Hz acorde a IEC 60947-2
5 kA en 125 VDC 1P acorde a IEC 60947-2
5 kA en 250 VDC 2P acorde a IEC 60947-2
5 kA en 550 VAC 50/60 Hz acorde a IEC 60947-2 - Poder de corte en servicio [Ics] :
- 5 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
9 kA en 380 VAC 50/60 Hz acorde a IEC 60947-2
12.5 kA en 110/130 VAC 50/60 Hz acorde a IEC 60947-2
12.5 kA en 220/230/240 VAC 50/60 Hz acorde a IEC 60947-2
2.5 kA en 125 VDC acorde a IEC 60947-2
2.5 kA en 250 VDC acorde a IEC 60947-2
2.5 kA en 550 VAC 50/60 Hz acorde a IEC 60947-2
7.5 kA en 400/415 VAC 50/60 Hz acorde a IEC 60947-2 - Apto para seccionamiento : Sí acorde a IEC 60947-2
- Categoría de empleo : Categoría A
- Unidad de control : TM-D
- Tecnología de unidad de disparo : Térmico-magnético
- Calibre de la unidad de disparo : 40 A en 50 °C
- Tipo de protección :
-
Protección contra cortocircuitos
Protección contra sobrecargas - Grado de contaminación :
- 3 acorde a IEC 60664-1
3 acorde a IEC 947-1
Complementario
- Tipo de control : Maneta
- Tipo de montaje : Fijo
- Tipo de montaje : Fijo
- Conexión superior : Frontal
- Conexión hacia abajo : Parte frontal
- Endurancia mecánica : 8500 ciclos
- Durabilidad eléctrica :
- Categoría A, 1500 ciclos 415 VAC 50/60 Hz acorde a IEC 60947-2
- Paso de conexión : 25 mm
- Señalizaciones en local : Indicación de contacto positivo
- Ajustes de protección de neutro : Sin protección
- Protección contra fugas a tierra : Sin
- Altura : 130 mm
- Anchura : 75 mm
- Profundidad : 60 mm
Entorno
- Normas :
-
EN/IEC 60947-1
JIS C8201-2-2
EN/IEC 60947-2
GB/T 14048.2 - Grado de protección IP : IP20 acorde a IEC 60529
- Grado de protección IK : IK07 acorde a IEC 62262
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -35…85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
