Rendimiento óptimo para el sector de construcción
Características y Beneficios de la línea EasyPact EZC
Está especialmente adaptado a los mercados OEM y de construcción, ofreciendo un rendimiento óptimo a un precio competitivo.
Los interruptores automáticos EasyPact EZC son adecuados para el aislamiento como se define en la norma IEC 60947-2.
La banda verde que indica el corte plenamente aparente del aparato garantiza la abertura de los contactos y un aislamiento total.
Los interruptores automáticos EasyPact EZC están diseñados para una fácil instalación en los diversos tipos de tableros de distribución. Pueden montarse verticalmente, horizontalmente o de forma plana sobre su parte posterior sin ninguna reducción de las características.
El interruptor automático EasyPact EZC se puede suministrar desde la parte superior o inferior (alimentación inversa) sin ninguna reducción en el rendimiento.
Es seguro para los técnicos y usuarios en los entornos más exigentes.
Su diseño compacto hecho para espacios reducidos permite ahorrar espacio en el tablero.
Sus materiales son 100% reciclables y recuperables , a su vez cumplen con las normas RoHS y REACH.
Especificaciones
Principal
- Gama de producto : EasyPact
- Tipo de producto : Interruptor automático

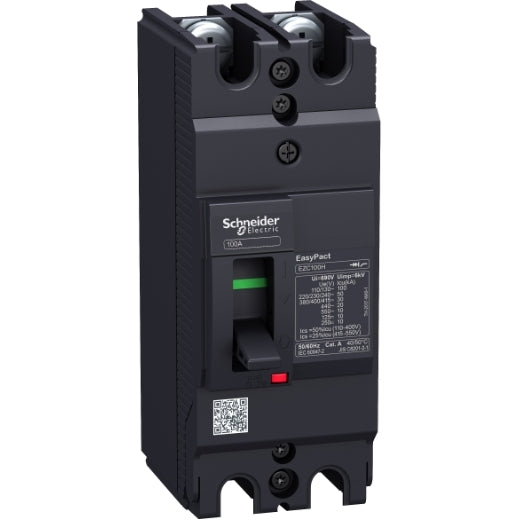

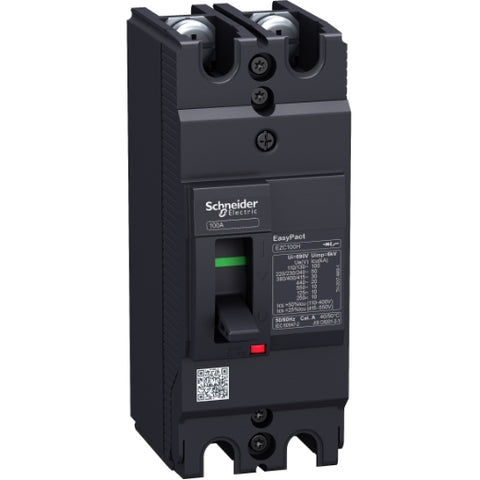

- Nombre corto del dispositivo : Easypact EZC100H
- Nombre del interruptor automático : Easypact EZC100H
- Aplicación del dispositivo : Distribución
- Número de polos : 2P
- Descripción de polos protegidos : 2t
- Tipo de red : DC , AC
- Frecuencia de red : 50/60Hz
- Corriente nominal [In] : 100A en 40°C
- Tensión asignada de aislamiento : 690 VAC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Tensión asignada de empleo [Ue] : 550 VAC 50/60 Hz, 250 VDC
- Código de poder de corte : H
- Poder de corte:
- 10 kA Icu en 125 VDC 1P
- 10 kA Icu en 250 VDC 2P
- 10 kA Icu en 550 VAC 50/60 Hz
- 100 kA Icu en 110...130 VAC 50/60 Hz
- 20 kA Icu en 440 VAC 50/60 Hz
- 30 kA Icu en 400...415 VAC 50/60 Hz
- 50 kA Icu en 220...240 VAC 50/60 hz
- Poder de corte en servicio [Ics] :
- 15 kA en 380 VAC 50/60 Hz
- 5 kA en 125 VDC
- 5 kA en 250 VDC
- 50 kA en 110/130 VAC 50/60 Hz
- 5 kA en 440 VAC 50/60 Hz
- 2.5 kA en 550 VAC 50/60 Hz
- 7.5 kA en 400/415 VAC 50/60 Hz
- 25 kA en 220/230/240 VAC 50/60 Hz
- Apto para seccionamiento : Sí
- Categoría de empleo : A
- Unidad de control : TM-D
- Tecnología de unidad de disparo : Térmico-magnético
- Calibre de la unidad de disparo : 60 A en 50 °C
- Tipo de protección :
- Protección contra cortocircuitos
- Protección contra sobrecargas
- Grado de contaminación : 3
Complementario
- Tipo de control : Maneta
- Tipo de montaje : Fijo
- Tipo de montaje : Placa posterior
- Conexión superior : Frontal
- Conexión hacía abajo : Parte frontal
- Endurancia mecánica : 8500 ciclos
- Durabilidad eléctrica : Categoría A, estado 1 1500 ciclos 415 VAC 50/60 Hz
- Paso de conexión : 25 mm
- Señalizaciones en local : Indicación de contacto positivo
- Ajustes de protección de neutro : Sin protección
- Protección contra fugas a tierra : Sin
- Altura : 130 mm
- Anchura : 50 mm
- Profundidad : 60 mm
Entorno
- Normas :
- EN/IEC 60947-1
- GB/T 14048.2
- EN/IEC 60947-2
- JIS C8201-2-2
- Grado de protección IP : IP20
- Grado de protección IK : IK07
- Temperatura ambiente de funcionamiento : -25...70 °C
- Temperatura ambiente de almacenamiento : -35...85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
