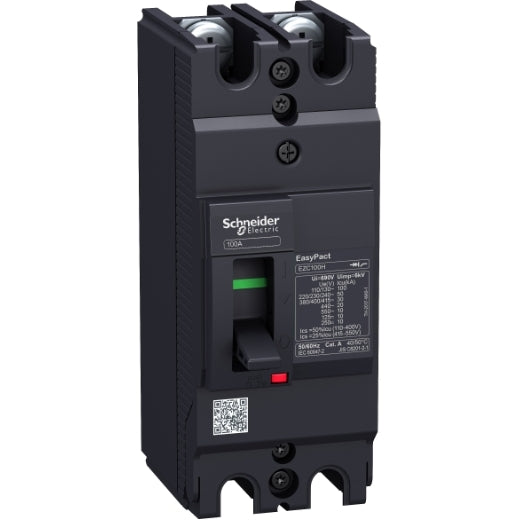

Interruptor Termomagnético EasyPact EZC - 2x40A - 30kA en 400/415VAC - EZC100H2040 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Rendimiento óptimo para el sector de construcción

Características y Beneficios de la línea EasyPact EZC

Está especialmente adaptado a los mercados OEM y de construcción, ofreciendo un rendimiento óptimo a un precio competitivo.

Los interruptores automáticos EasyPact EZC son adecuados para el aislamiento como se define en la norma IEC 60947-2.

La banda verde que indica el corte plenamente aparente del aparato garantiza la abertura de los contactos y un aislamiento total.

Los interruptores automáticos EasyPact EZC están diseñados para una fácil instalación en los diversos tipos de tableros de distribución. Pueden montarse verticalmente, horizontalmente o de forma plana sobre su parte posterior sin ninguna reducción de las características.

El interruptor automático EasyPact EZC se puede suministrar desde la parte superior o inferior (alimentación inversa) sin ninguna reducción en el rendimiento.

Es seguro para los técnicos y usuarios en los entornos más exigentes.

Su diseño compacto hecho para espacios reducidos permite ahorrar espacio en el tablero.

Sus materiales son 100% reciclables y recuperables , a su vez cumplen con las normas RoHS y REACH.

Especificaciones

Principal

  • Gama de producto : EasyPact
  • Tipo de producto : Interruptor automático
  • Nombre corto del dispositivo : Easypact EZC100H
  • Nombre del interruptor automático : Easypact EZC100H
  • Aplicación del dispositivo : Distribución
  • Número de polos : 2P
  • Descripción de polos protegidos : 2t
  • Tipo de red : DC , AC
  • Frecuencia de red : 50/60Hz
  • Corriente nominal [In] : 100A en 40°C
  • Tensión asignada de aislamiento : 690 VAC 50/60 Hz
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Tensión asignada de empleo [Ue] : 550 VAC 50/60 Hz, 250 VDC
  • Código de poder de corte : H
  • Poder de corte:
        • 10 kA Icu en 125 VDC 1P
        • 10 kA Icu en 250 VDC 2P
        • 10 kA Icu en 550 VAC 50/60 Hz
        • 100 kA Icu en 110...130 VAC 50/60 Hz
        • 20 kA Icu en 440 VAC 50/60 Hz
        • 30 kA Icu en 400...415 VAC 50/60 Hz
        • 50 kA Icu en 220...240 VAC 50/60 hz
  • Poder de corte en servicio [Ics] :
      • 15 kA en 380 VAC 50/60 Hz
      • 5 kA en 125 VDC
      • 5 kA en 250 VDC
      • 50 kA en 110/130 VAC 50/60 Hz
      • 5 kA en 440 VAC 50/60 Hz
      • 2.5 kA en 550 VAC 50/60 Hz
      • 7.5 kA en 400/415 VAC 50/60 Hz
      • 25 kA en 220/230/240 VAC 50/60 Hz
  • Apto para seccionamiento : Sí
  • Categoría de empleo : A
  • Unidad de control : TM-D
  • Tecnología de unidad de disparo : Térmico-magnético
  • Calibre de la unidad de disparo : 50 A en 50 °C
  • Tipo de protección :
      • Protección contra cortocircuitos
      • Protección contra sobrecargas
  • Grado de contaminación : 3

Complementario

  • Tipo de control : Maneta
  • Tipo de montaje : Fijo
  • Tipo de montaje : Placa posterior
  • Conexión superior : Frontal
  • Conexión hacía abajo : Parte frontal
  • Endurancia mecánica : 8500 ciclos
  • Durabilidad eléctrica : Categoría A, estado 1 1500 ciclos 415 VAC 50/60 Hz
  • Paso de conexión : 25 mm
  • Señalizaciones en local : Indicación de contacto positivo
  • Ajustes de protección de neutro : Sin protección
  • Protección contra fugas a tierra : Sin
  • Altura : 130 mm
  • Anchura : 50 mm
  • Profundidad : 60 mm

Entorno

  • Normas :
      • EN/IEC 60947-1
      • GB/T 14048.2
      • EN/IEC 60947-2
      • JIS C8201-2-2
  • Grado de protección IP : IP20
  • Grado de protección IK : IK07
  • Temperatura ambiente de funcionamiento : -25...70 °C
  • Temperatura ambiente de almacenamiento : -35...85 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí
