Una gama completa de dispositivos modulares
Descripción
La gama Easy9 le brinda protección eléctrica en edificios residenciales y le brinda total tranquilidad, facilidad de uso y confiabilidad, es ideal para edificios individuales y colectivos.
Beneficios
- Fácil de seleccionar con referencias y marcas claras
- Fácil de mantener con un mensaje recordatorio claro en el producto
- Fácil de instalar con diseño de terminal unificado e indicación de cableado
- Es Fiable ha sido desarrollado y fabricados por Schneider Electric con control de calidad garantizado, y todos certificados con IEC y norma local
- Es sostenible cumple con la normativa global RoHS / Reach para proteger a su familia y al medio ambiente
- Es disponible y asequible
Uso
- Protección de personas contra descargas eléctricas por contacto directo
Especificaciones
Principal
- Gama de producto : Easy9

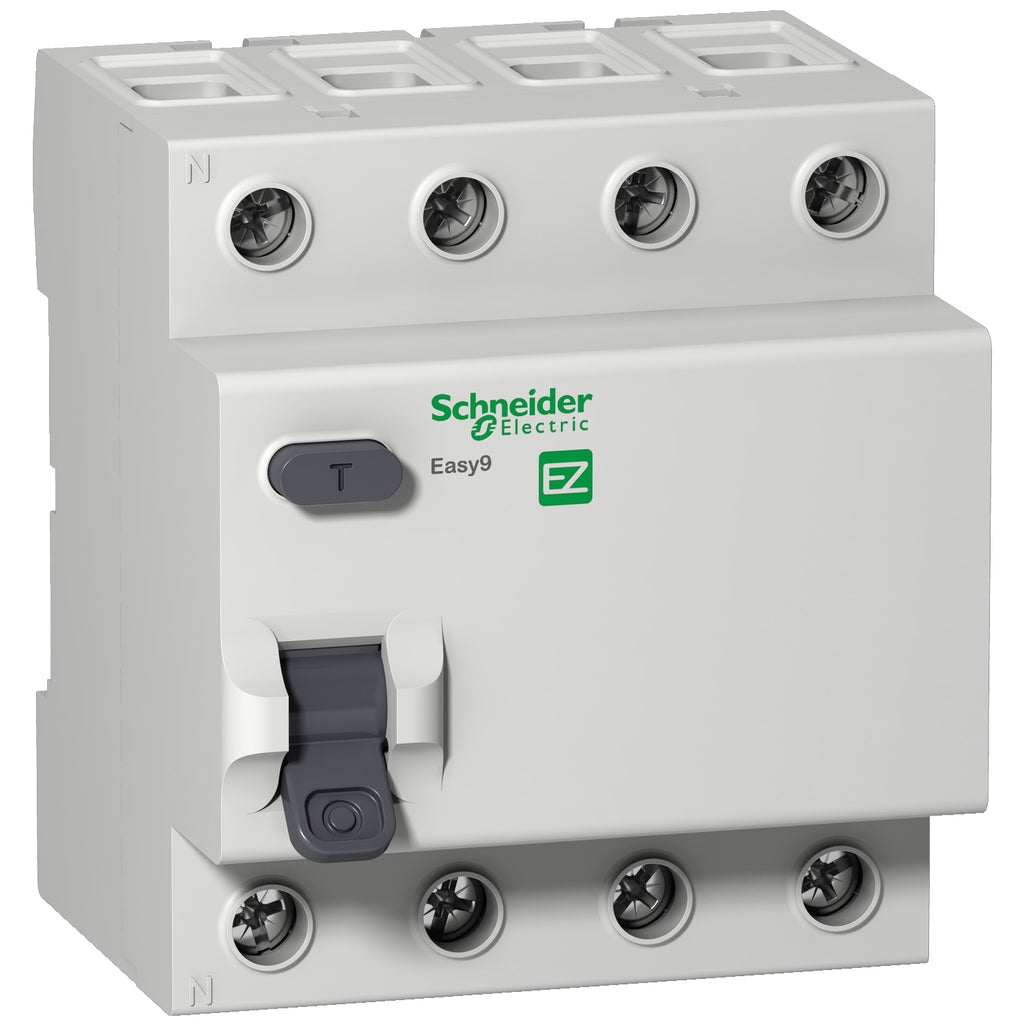

- Tipo de producto : Interruptor diferencial (RCCB)
- Nombre corto del dispositivo : Easy9 RCCB
- Número de polos : 4P
- Posición de neutro : Izquierda
- Corriente nominal [In] : 40 A
- Tipo de red : AC
- Sensibilidad ante fugas a tierra : 30 mA
- Retardo de la protección contra fugas a tierra : Instantáneo
- Clase de protección contra fugas a tierra : Clase AC
- Poder de corte y de cierre nominal : 500 A
- Intensidad de cortocircuito condicional : Easy9 MCB, 6 kA 40 A
Complementario
- Ubicación del dispositivo en el sistema : Salida
- Frecuencia de red : 50/60 Hz
- Tensión nominal de empleo [Ue] : 400 VAC 50/60 Hz
- Tecnologia de disparo corriente residual : Independiente de la tensión
- Tensión nominal de aislamiento [Ui] : 440 VAC
- Tensión nominal de resistencia a los choques [Uimp] : 4 kV
- Corriente de sobretensión : 250 A
- Indicador de posición del contacto : Sí
- Tipo de control : Maneta
- Tipo de montaje : Ajustable en clip
- Tipo de montaje : Carril DIN
- Compatibilidad de bloque de distribución de embarrado tipo peine :
- Arriba : Sí
- Pasos de 9 mm : 8
- Altura : 82 mm
- Anchura : 72 mm
- Profundidad : 72 mm
- Color : Gris (RAL 7035)
- Endurancia mecánica : 5000 ciclos
- Durabilidad eléctrica : AC: 2000 ciclos 230 VAC 50/60 Hz
- Conexiones - terminales :
- Terminal tipo túnel (arriba o abajo) 1… 35 mm² rígido
- Terminal tipo túnel (arriba o abajo) 1… 25 mm² flexible
- Par de apriete : 3.5 N.m arriba o abajo
Entorno
- Normas : IEC 61008-1
- Certificaciones de producto : CE
- Grado de protección IP : IP20
- Grado de contaminación : 2 acorde a IEC 61008-1
- Tropicalización : 2
- Humedad relativa : 95 % en 55 °C
- Temperatura ambiente de funcionamiento : -5…60 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
- Presencia de halógenos : Producto con contenido plástico y cables sin halógenos
