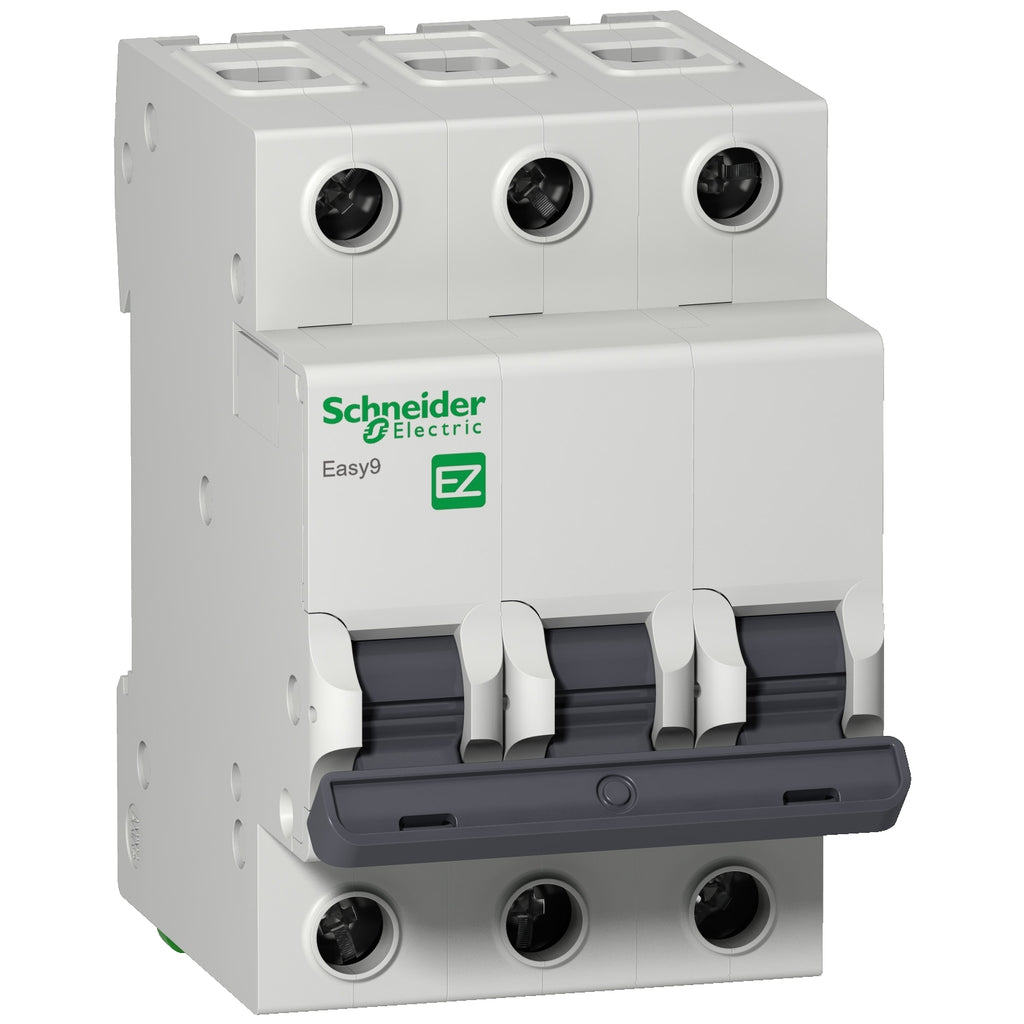

Una gama completa de dispositivos modulares
Descripción
La gama Easy 9 le brinda protección eléctrica en edificios residenciales y le brinda total tranquilidad, facilidad de uso y confiabilidad, es ideal para edificios individuales y colectivos.
Beneficios
- Fácil de seleccionar con referencias y marcas claras
- Fácil de mantener con un mensaje recordatorio claro en el producto
- Fácil de instalar con diseño de terminal unificado e indicación de cableado
- Es Fiable ha sido desarrollado y fabricados por Schneider Electric con control de calidad garantizado, y todos certificados con IEC y norma local
- Es sostenible cumple con la normativa global RoHS / Reach para proteger a su familia y al medio ambiente
- Es disponible y asequible
Uso
- Protección de circuito contra cortocircuito corriente
- Protección de circuito contra sobrecarga corriente
Especificaciones
Principal
- Gama : Easy9
- Aplicación del dispositivo : Distribución
- Tipo de producto : Interruptor automático en miniatura
- Nombre corto del dispositivo : Easy9 MCB
- Número de polos : 3P
- Número de polos protegidos : 3
- Corriente nominal [In] : 32 A
- Tipo de red : AC
- Tecnología de unidad de disparo : Térmico-magnético
- Código de curva : C
- Poder de corte [Icu] :
-
10 kA en 220 VAC 50/60 Hz acorde a IEC 60898-1
6 kA en 400 VAC 50/60 Hz acorde a IEC 60898-1 - Apto para seccionamiento : Sí acorde a IEC 60898-1
Complementario
- Frecuencia de red : 50 Hz
- Tensión nominal de empleo [Ue] :
-
220 VAC 50/60 Hz
400 VAC 50/60 Hz - Límite de enlace magnético : 5...10 x In
- Poder de corte en servicio [Ics] :
- 6 kA 100 % x Icn en 400 VAC 50/60 Hz acorde a IEC 60898-1
- Tensión nominal de aislamiento [Ui] :
- 500 VAC 50/60 Hz acorde a IEC 60898-1
- Tensión asignada de resistencia a los choques [Uimp] :
- 4 kV acorde a IEC 60898-1
- Indicador de posición del contacto : Sí
- Tipo de control : Maneta
- Señalizaciones en local : Sin
- Tipo de montaje : Ajustable en clip
- Tipo de montaje : Carril DIN
- Pasos de 9 mm : 6
- Altura : 81 mm
- Anchura : 54 mm
- Profundidad : 66.5 mm
- Color : Gris (RAL 7035)
- Endurancia mecánica : 10000 ciclos
- Durabilidad eléctrica : 4000 ciclos
- Conexiones - terminales :
-
Terminal tipo túnel - arriba o abajo 1…35 mm² rígido
Terminal tipo túnel - arriba o abajo 1…25 mm² Flexible - Par de apriete : 3.5 N.m arriba o abajo
Entorno
- Normas : IEC 60898-1
- Certificaciones de producto : VDE , CE
- Grado de protección IP : IP20 acorde a IEC 60529
- Grado de contaminación : 2
- Tropicalización : 2
- Humedad relativa : 95 % en -5…60 °C
- Temperatura ambiente de funcionamiento : -5…60 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
