Descripción
Las interfaces de comunicación Powerlogic aseguran la permanencia de la información, así como una fácil integración con cualquier sistema de comunicación gracias a los protocolos Modbus, Ethernet y también a las páginas web integradas dentro de las propias unidades.

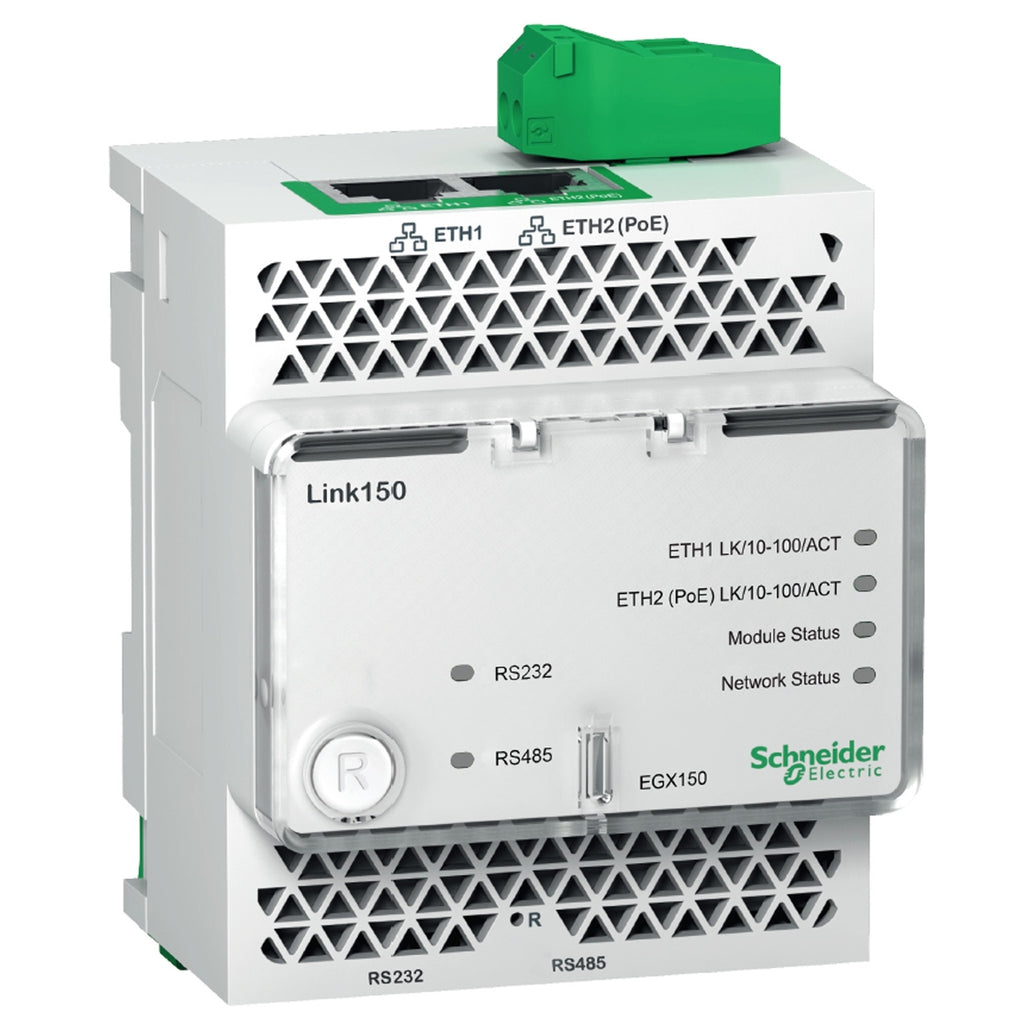

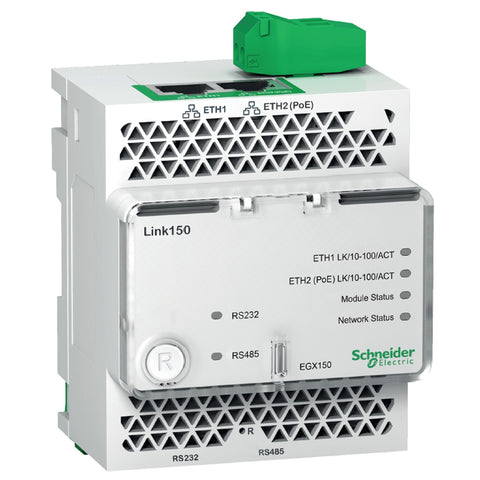

La puerta de enlace Link 150 proporciona conectividad Ethernet rápida y fiable en las aplicaciones más exigentes, desde un solo edificio hasta una empresa de varios sitios.
Esta puerta de enlace soporta contadores de energía , monitores de circuitos, relés de protección, unidades de disparo, controles de motor y otros dispositivos que necesitan comunicar datos eficientemente.
Beneficios
- Fácil de Instalar, configurar y mantener
- Compatible con las ofertas de software de Schneider Electric software offers (EcoStruxure™ Power Monitoring Expert, EcoStruxure Power SCADA Operation, etc.)
- Conversión confiable de protocolo Modbus a Ethernet
Uso
- Gestión de Energía
- Distribución de Energía
- Automatización de Edificios
- Automatización de Fábrica
Especificaciones
Principal
- Gama : Enerlin'X
- Nombre del producto : Link
- Tipo de producto o componente : Gateway
- Nombre corto del dispositivo : Link150
- Aplicación del dispositivo : Gateway
- External supply : Alimentación externa, 19.2...26.4 VDC, <500 mA
- PoE : Dispositivo de alimentación PoE
- Número de puertos serie : 2
- Pasarela de comunicación : Ethernet/fieldbus
Complementario
- Consumo de corriente :
- 130 mA en 24 V CC con alim externa - 20 °C
- 65 mA en 48 V CC via PoE - 20 °C
- Consumo de energía en W : 15 W via PoE
- Tipo de red de comunicaciones :
- Ethernet, Cadena Ethernet Modbus TCP / IP Par/Impar o ninguna paridad, en 10/100 Mbit/s
- Ethernet, PoE 15W (Alimentación a través de Ethernet) Par/Impar o ninguna paridad, en 10/100
Mbit/s - Ethernet, FTP Par/Impar o ninguna paridad, en 10/100 Mbit/s
- Ethernet, HTTP Par/Impar o ninguna paridad, en 10/100 Mbit/s
- Ethernet, SNMP Par/Impar o ninguna paridad, en 10/100 Mbit/s
- Ethernet, Modbus TCP/IP Par/Impar o ninguna paridad, en 10/100 Mbit/s
- RS232, Modbus RTU, JBUS, PowerLogic (SY/MAX) Par/Impar o ninguna paridad, en 2400, 4800,
9600, 19200 or 38400 bauds - RS232, Modbus ASCII Par/Impar o ninguna paridad, en 2400, 4800, 9600, 19200, 38400, 56000 or
57600 bauds - RS232, esclavo de línea serie Modbus Par/Impar o ninguna paridad, en 2400, 4800, 9600, 19200 or
38400 bauds - RS485, Modbus RTU, JBUS, PowerLogic (SY/MAX) Par/Impar o ninguna paridad, en 2400, 4800,
9600, 19200 or 38400 bauds - RS485, Modbus ASCII Par/Impar o ninguna paridad, en 2400, 4800, 9600, 19200 or 38400 bauds
- RS485, esclavo de línea serie Modbus Par/Impar o ninguna paridad, en 2400, 4800, 9600, 19200 or
38400 bauds - Paridad : Par/Impar o ninguna
- Protocolo de puerto de comunicaciones :
- Cadena Ethernet Modbus TCP / IP, aislamiento 6 kV
- Modbus TCP/IP, aislamiento 6 kV
- Modbus RTU, JBUS, PowerLogic (SY/MAX), maestro - 2 o 4 cables, aislamiento 2.5 kV
- Modbus ASCII, maestro - 2 o 4 cables, aislamiento 2.5 kV
- Modbus RTU y ASCII, esclavo - 2 o 4 cables, aislamiento 2.5 kV
- Soporte del puerto de comunicación :
- RJ45, Ethernet
- RJ45, RS232
- RJ45, RS485
- Número de entradas : 0
- Número de salidas : 0
- Conexiones - terminales :
- Alimentación, bloque de terminales de tornillo - superior 0.2…1.5 mm² cable(s) rígido
- Alimentación, bloque de terminales de tornillo - superior 0.2…1.5 mm²
cable(s) Flexible con terminal - Alimentación - bloque de terminales de tornillo - superior) 0.2…1.5 mm² cable(s) Flexible sin terminal
- Par de apriete : Alimentación, 0.3 N.m Plano destornillador 3 mm
- Longitud de cable pelado para conectar bornas :
- Alimentación, 7 mm para conector superior conexión
- Tipo de montaje : Ajustable en clip
- Tipo de montaje : Carril DIN de 35 mm
- Certificaciones de producto :
- CULus
- FCC Class A
- CE
- RCM
- UL
- China RoHS
- CUL
- Normas :
- IEC 60950-1
- UL 61010-2-201
- UL 61010-1
- CSA C22.2 No 60950-1
- AS/NZS 60950-1
- UL 60950-1
- IEC 61000-6-2
- Profundidad : 72 mm
- Altura : 105 mm
- Anchura : 71 mm
- Peso del producto : 175 g
- Servicios web : Servidor web
- Señalizaciones en local :
- LED: para Ethernet activity (ETH1)
- LED: para Ethernet activity (ETH2)
- LED: para estado de módulo
- LED: para status de comunicação da rede (Estado da Rede)
- LED: para comunicación - RS232
- LED: para comunicación - RS485
- Código de compatibilidad : EGX150
Entorno
- Humedad relativa : 5…95 % en 55 °C sin condensación
- Grado de protección IP :
- IP40 - panel frontal (en envolvente)
- IP30 - Caja
- IP20 - bloque de terminales
- Resistencia mecánica :
- Vibraciones en funcionamiento, 1 Gn, 5 Hz...150 Hz
- Vibraciones desenergização, 1 Gn, 5 Hz...150 Hz
- Impactos en funcionamiento, 10 Gn para 11 ms
- Impactos desenergização, 15 Gn para 11 ms
- Solavancos desenergização, 100 jolts/axle, 15 Gn for 6 ms
- Resistencia a caídas, 1.2 m
- Compatibilidad electromagnética :
- Inmunidad para entornos industriales
- Emisiones conducidas y radiadas
- Descarga electroestática 8 kV por ar, 6 kV por contactoB
- Campos RF radiados 10 V/m, 80 MHz...1 GHzA
- Campos RF radiados 3 V/m, 1 MHz...3 GHzA
- Prueba de inmunidad ante oscilaciones rápidaslevel 4
- Rajadas momentâneas rápidasclase 3
- Sobrv. nivel_4 - 1,2/50 μs)
- Perturbaciones RF conducidas 10 V
- Perturbaciones RF conducidas
- Campo magnético a frecuencia eléctrica 30 A/mclass 5
- Prueba de inmunidad de huecos y caídas de tensión 100 %, 20 msB
- Prueba de inmunidad de huecos y caídas de tensión 60 %, 200 msB
- Prueba de inmunidad de huecos y caídas de tensión 30 %, 500 ms
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
- Grado de contaminación : 2
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
