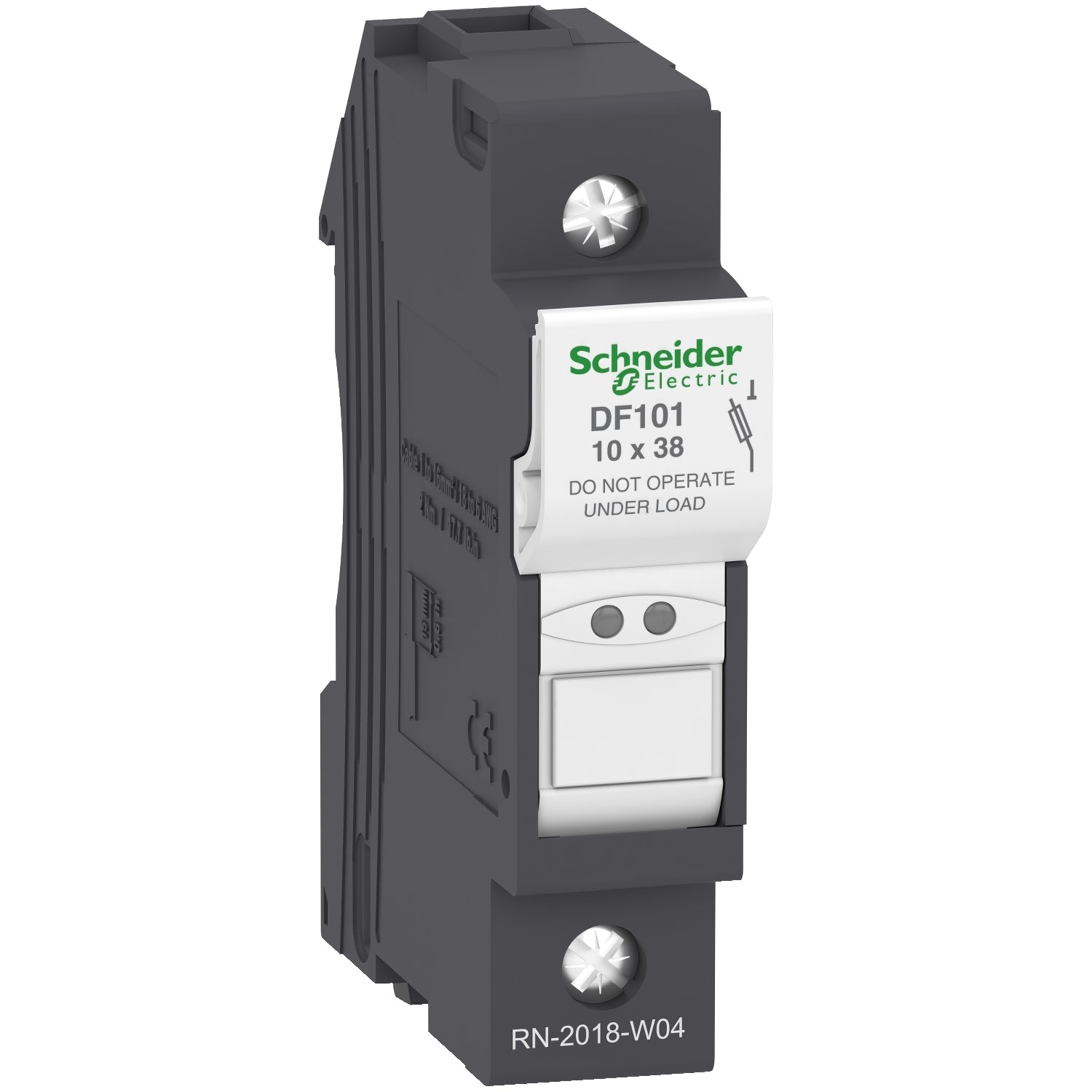

Portafusible Tesys DF - 1x32A - Tamaño 10x38mm - DF101 - SCHNEIDER

  • No incluye IGV
  • S/. 27.39
  • Precio habitual S/. 37.61
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys DF
  • Tipo de producto : Portafusible
  • Nombre corto del dispositivo : DF10
  • Compatibilidad del producto :
      • DF2CA fuse cartridge
      • DF2CN fuse cartridge
  • Número de polos : 1P
  • Tamaño de fusible : 10 x 38 mm
  • Tipo de fusible :
      • , gG
      • , aM
  • Tipo de control : Maneta bloqueable
  • Señalizaciones en local : Indicador de fusible fundido
  • Categoría de empleo :
      • AC-20B
      • DC-20B
  • Tensión nominal de empleo [Ue] :
      • 690 VAC
      • 690 VDC
  • Corriente nominal de empleo [Ie] : 32 A
  • Indicador LED : Sin
  • Tensión nominal de aislamiento [Ui] : 1000 VAC
  • Resistencia a picos de tensión [Uimp] : 6 kV
  • Categoría de sobretensión : III
  • Resistencia a cortocircuitos : 120 kA 400 V
  • Potencia disipada en W :
      • 3 W maximum power dissipation by fuse

Complementario

  • Normas :
      • EN/IEC 60947-3
      • EN/IEC 60269-2
      • UL 4248-1
      • CSA C22.2 No 4248-1
      • EN 45545-2, estado 1 R22 HL2
  • Certificaciones de producto :
      • IEC
      • Certificación UL
      • CSA
      • CCC
      • EAC
      • DNV-GL
  • Soporte de montaje : Carril DIN simétrico de 35 mm
  • Posición de montaje : Vertical (tolerancia: +/- 23°)
  • Conexiones - terminales :
      • Bornas tornillo 1 cable(s) 1…16 mm²rígido
      • Bornas tornillo 2 cable(s) 1…6 mm²rígido
      • Bornas tornillo 1 cable(s) 1…16 mm²Flexible with or without
      • Bornas tornillo 2 cable(s) 1…6 mm²Flexible with or without
  • Par de apriete :
      • 2 N.m - con destornillador PZ2
      • 2 N.m - con destornillador plano 5,5 mm
  • Altura : 79,5 mm
  • Anchura : 17,5 mm
  • Profundidad : 61 mm
  • Peso del producto : 0,042 kg

Entorno

  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Temperatura ambiente de funcionamiento : -40…70 °C
  • Altitud máxima de funcionamiento :
      • 0...2000 m sin reducción de la potencia nominal
  • Grado de protección IP : IP20
  • Grado de contaminación : 3
  • Resistencia al fuego : 960 °C
  • Código de compatibilidad : DF10

Sostenibilidad

  • Conforme con REACh sin SVHC : Sí
  • Directiva RoHS UE : Conforme
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí
