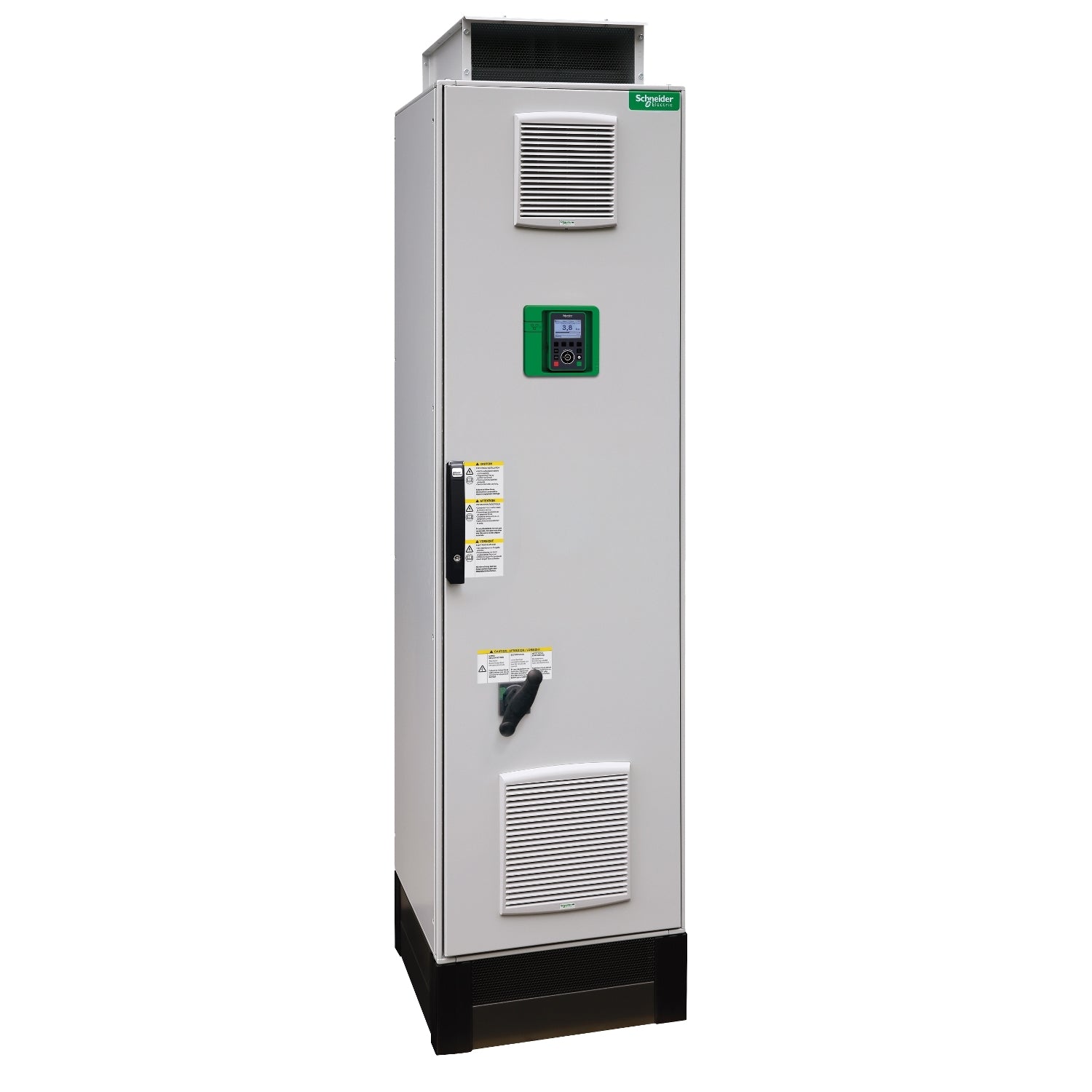

Variador de Velocidad Altivar 650 - 477A - 380-480V - IP54 - ATV650C25N4F - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

El primer variador de velocidad con servicios integrados de medicion, control y supervisión

Descripción

Los variadores Altivar Process le ofrecen la posibilidad de reducir gastos de explotación y mantenimiento (OPEX) en procesos e instalaciones industriales, gracias a sus prestaciones y servicios digitales integrados, la nueva plataforma de variadores proporcionan valor agregado a las industrias de Alimentos y Bebidas (F&B),Petróleo y Gas (O&G),Plantas de tratamiento de agua (WWW), Mineria, Metales y Minerales (MMM) ofreciendo mejores soluciones para hacer frente a los desafíos actuales de su negocio.

Altivar Process optimiza su negocio mediante la gestión de gran volumen de información, la mejora de los servicios y el incremento de la eficiencia global. Estas capacidades estan basadas en:

  • Inteligencia en tiempo real – acceso a la supervisión de energía utilizada y a la información del proceso desde cualquier lugar, en cualquier momento
  • Facilidad en el manejo – simplificando el trabajo incluso bajo entorno agresivo, implementando actualizaciones, mejoras o nuevas instalaciones.
  • Producto “Green Premium – ahorro de energía hasta un 25%, usando materiales ecológicos y éticos permitiendo una mayor capacidad de reciclaje, cumpliendo totalmente con RoHS-2 y REACH
  • Ingeniería a la medida – perfecta integración en las estructuras de la planta dedicadas a procesos específicos
  • Servicios Smart – para el mayor retorno de inversión y el máximo valor de sus instalaciones

Altivar Process de formato autosoportado con protección IP21/IP54 presenta un novedoso sistema modular, su estructura utiliza bloques internos (bricks) que permiten ofrecer la oferta más compacta del mercado, adicionalmente brinda mayor facilidad para el diagnóstico y mantenimiento, esta oferta esta integrada por:

– Modulo de control y de potencia

– Fusibles para protección de semiconductores

– Inductancia CA para limitar los niveles de THDI

– Filtro de salida que protege al motor contra los efectos de dv/dt en largas distancias de cableado

– Barras de potencia que permiten simplificar el cableado de alimentación y salida hacia el motor

La opción IP54 esta compuesta por equipos adicionales, tales como :

– Seccionador principal con manija en puerta

– Un sistema de ventilación que separa el flujo de refrigeración entre la partes de potencia y control, lo que permite el funcionamiento en un entorno muy contaminado, así como la optima gestión de estrés térmico en la sala eléctrica.

Especificaciones

Principal

  • Gama de producto : Altivar Process ATV600
  • Tipo de producto : Variador de velocidad
  • Aplicación específica de producto : Proceso y utilidades
  • Nombre corto del dispositivo : ATV650
  • Variante : Con interruptor de desconexion
  • Destino del producto :
    • Motores asíncronos
    • Motores asíncronos
  • Filtro EMC : Integrado acorde a EN/IEC 61800-3 categoría C3
  • Grado de protección IP :
    • IP54 acorde a IEC 60529
      IP54 acorde a IEC 61800-5-1
  • Tipo de refrigeración : Convencional forzada
  • Frecuencia de alimentación : 50...60 Hz - 5...5 %
  • Tensión de alimentación nominal [Us] : 380...440 V - 15...10 %
  • Potencia del motor en kW :
    • 160 kW - carga pesada
      250 kW - carga normal
  • Potencia del motor en HP : -
  • Corriente de línea :
    • 286 A en 400 V - carga pesada
      369 A en 380 V - carga normal
      302 A en 380 V - carga pesada
      432 A en 400 V - carga normal
  • Corriente de cortocircuito de la red : 50 kA
  • Potencia aparente :
    • 198 kVA en 440 V - carga pesada
      299 kVA en 440 V - carga normal
  • Corriente de salida en continuo :
    • 302 A en 2.5 kHz para carga pesada
      477 A en 2.5 kHz para carga normal
  • Máxima corriente transitoria :
    • 453 A durabilidad eléctrica 60 s - carga pesada
      555 A durabilidad eléctrica 60 s - carga normal
  • Perfil de control de motor asíncrono :
    • Modo optimo para el par
      Par variable estandar
      Modo optimo para el par
  • Perfil de control de motor síncrono :
    • Motor de reluctancia síncrono
      Motor de imanes permanentes
  • Frecuencia de salida : 0.0001…0.5 kHz
  • Rango de frecuencias de salida : 0.1…599 Hz
  • Frecuencia de conmutación nominal : 2.5 kHz
  • Frecuencia de conmutación :
    • 2 ... 8 kHz ajustable
      2,5 ... 8 kHz con factor de reducción
  • Función de seguridad : STO (remoción de torque seguro) SIL 3
  • Lógica de entrada digital : 16 velocidades preestablecidas
  • Protocolo del puerto de comunicación :
    • Modbus TCP
      Ethernet
      Ethernet
  • Tarjeta opcional :
    • Espacio A - módulo de conmutación, Profinet
      Espacio A - módulo de conmutación, DeviceNet
      Espacio A - módulo de conmutación, Modbus TCP/EtherNet/IP
      Espacio A - módulo de conmutación, encadenamiento CANopen RJ45
      Espacio A - módulo de conmutación, CANopen SUB-D 9
      Espacio A - módulo de conmutación, CANopen temrinales de tornillo
      Espacio A/espacio B - carta de extensión de E/S analógicas y digitales
      Espacio A/espacio B - carta de extensión de salida a relé
      Espacio A - módulo de conmutación, Ethernet IP/Modbus TCP/MD-Link
      Módulo de conmutación, BACnet MS/TP
      Módulo de conmutación, Ethernet Powerlink
      Espacio A - módulo de conmutación, Profibus DP V1

    Complementario

    • Tipo de montaje : Sostenimiento de pie
    • Tensión de salida : <= de la potencia de la tensión de alimentación
    • Corriente temporal permisible :
      • 1,5 x In durabilidad eléctrica 60 s - carga pesada
        1.1 x In durabilidad eléctrica 60 s - carga normal
    • Compensación desliz. motor :
      • No disponible en motores de imanes permanentes
        Automático sea cual sea la carga
        Regulable
        Se puede suprimir
    • Rampas de aceleración y deceleración :
      • Líneal ajustable por separado de 0,01...9999 s
    • Frenado hasta parada : Mediante inyección de DC
    • Tipo de protección :
      • Safe torque off : motor
        Rotura de fase del motor : motor
        Protección térmica : Variador
        Safe torque off : Variador de velocidad
        Sobrecalentando : Variador de velocidad
        Sobrecorriente entre fases de salida y tierra:  Variador
        Tensión de salida de sobrecarga : Variador de velocidad
        Protección contra cortocircuitos : Variador de velocidad
        Motor de fase de interrupción : Variador de velocidad
        Sobretensiones en el bus de DC : Variador
        Sobretensión de alimentación de línea : Variador
        Subtensión de alimentación de línea : Variador
        Pérdida de alimentación de línea : Variador de velocidad
        Exceso de velocidad : Variador de velocidad
        Rotura en el circuito de control : Velocidad
        Protección térmica : Motor
    • Resolución de frecuencia :
      • Entrada analógica : 0,012 / 50 Hz
        Unidad de visualización : 0,1 Hz
    • Conexiones - terminales :
      • De lado, barra M12 - 2 cables 3 x 120 mm² minimo por fase - carga normal
        De lado, barra M12 - 3 cables 3 x 70 mm² minimo por fase - carga normal
        De lado, barra M12 - 3 cables 3 x 185 mm² maximo por fase - carga normal
        De lado, barra M12 - 4 cables 3 x 120 mm² maximo por fase - carga normal
        Motor, barra M12 - 2 cables 3 x 120 mm² minimo por fase - carga normal
        Motor, barra M12 - 3 cables 3 x 70 mm² minimo por fase - carga normal
        Motor, barra M12 - 3 cables 3 x 185 mm² maximo por fase -  carga normal
        Motor, barra M12 - 4 cables 3 x 120 mm² maximo por fase - carga normal
        De lado, barra M12 - 2 cables 3 x 95 mm² minimo por fase - carga pesada
        De lado, barra M12 - 3 cables 3 x 185 mm² maximo por fase - carga pesada
        De lado, barra M12 - 4 cables 3 x 120 mm² maximo por fase - carga pesada
        Motor, barra M12 - 1 cables 3 x 185 mm² minimo por fase - carga pesada
        Motor, barra M12 - 2 cables 3 x 95 mm² minimo por fase - carga pesada
        Motor, barra M12 - 3 cables 3 x 185 mm² maximo por fase - carga pesada
        Motor, barra M12 - 4 cables 3 x 120 mm² maximo por fase - carga pesada
        Control, terminales de tornillo extraíbles 0.5...1.5 mm²
    • Tipo de conector :
      • RJ45 - en el terminal gráfico remoto para serie Modbus
        RJ45 - en el terminal gráfico remoto para Ethernet/Modbus TCP
    • Bloqueo estándar : Autonegociación, dúplex total, dúplex medio Ethernet/Modbus TCP
    • Número de direcciones : 1…247 para serie Modbus
    • Método de acceso : Esclavo Modbus TCP
    • Suministro :
      • Alimentación interna para potenciómetro de referencia (1 a 10 kOhm): 10,5 VDC +/- 5%, <10 mA, tipo de protección: protección contra sobrecargas y cortocircuitos
        Fuente de alimentación interna para entradas digitales y STO, 24 VDC - 21… 27 V, <200 mA, protección de sobrecarga y resolución de cortocircuitos
        Fuente de alimentación externa para entradas digitales, es 24 VDC - 19… 30 V, <1,25 mA, protección contra sobrecarga y resolución de cortocircuitos
    • Señalizaciones en local :
      • Estado de comunicación integrado : 3 LED - color dual
        Estado del módulo de comunicación : 4 LEDs - color dual
        Presencia de tensión : 1 LED - rojo
        Diagnóstico local : 3 LED
    • Anchura : 600 mm
    • Altura : 2350 mm
    • Profundidad : 669 mm
    • Peso del producto : 420 kg
    • Número de entrada analógica : 3
    • Tipo de entrada análogica :
      • AI1, AI2, AI3 corriente configurable por software, 0...20 mA/4...20 mA, impedancia: 250 Ohm, impedancia 12 bits
        AI1, AI2, AI3 tensión configurable por software, 0...10 VDC, impedancia: 30 kOhm, impedancia 12 bits
    • Número de entrada digital : 8
    • Tipo de entrada discreta :
      • DI5, DI6 programables como entrada de pulsos, 0…30 kHz, 24 VDC - <= 30 V
        STOA, STOB safe torque off, 24 VDC <= 30 V, impedancia: > 2.2 kOhm
        DI1...DI6 programable, 24 VDC - <= 30 V, impedancia: 3.5 kOhm
    • Fase marcador :
      • DI5, DI6 : entrada discreta PLC niv 1 acorde a IEC 65A-68
        STOA, STOB : entrada discreta PLC niv 1 acorde a EN/IEC 61131-2
        DI1...DI6 : entrada discreta PLC niv 1 acorde a EN/IEC 61131-2
    • Entrada lógica :
      • Lógica negativa (sink) - DI1...DI6, > 16 V (estado 0), < 10 V (estado 0)
        Lógica positiva (source) - DI5, DI6, < 0.6 V (estado 0), > 2.5 V (estado 0)
        Lógica positiva (source) - STOA, STOB, < 5 V (estado 0), > 11 V (estado 0)
        Lógica positiva (source) - DI1...DI6, < 5 V (estado 0), > 11 V (estado 0)
    • Número de salida analógica : 2
    • Tipo de salida análogica :
      • Corriente configurable por software AO1, AO2, 0...20 mA, impedancia 10 bits
        Tensión configurable por software AO1, AO2, 0...10 VDC frecuencia de cambio 470 Ohm, impedancia 10 bits
    • Duración de muestreo :
      • 5 ms +/- 1 ms - DI5, DI6 - entrada discreta
        5 ms +/- 0,1 ms - AI1, AI2, AI3 - entrada analógica
        10 ms +/- 1 ms - AO1 - salida analógica
        2 ms +/- 0,5 ms - DI1...DI4 - entrada discreta
    • Precisión :
      • +/- 1 ° AO1, AO2 para variación temperatura 60 °C salida analógica
        +/- 2 % AI1, AI2, AI3 para variación temperatura 60 °C entrada analógica
    • Error lineal :
      • AO1, AO2, +/-0.2 % para salida analógica
        AI1, AI2, AI3, +/-0,15% del valor máximo para entrada analógica
    • Numero de salidas relé : 3
    • Tipo de salida de relé :
      • Lógica relé configurable R2, relé de secuencia NA acorde a 100000 ciclos
        Lógica relé configurable R3, relé de secuencia NA acorde a 100000 ciclos
        Lógica relé configurable R1, fallo relé NA/NC acorde a 100000 ciclos
    • Tiempo de actualización : Salida de relé - R1, R2, R3, 5 ms - +/- 0,5 ms
    • Corriente mínima de conmutación : Salida de relé R1, R2, R3, 5 mA en 24 VDC
    • Intensidad de conmutación máxima :
      • Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, 3 A en 30 VDC
        Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, 2 A en 250 VAC
        Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, 2 A en 30 VDC
        Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, 3 A en 250 VAC
    • Aislamiento :
      • Aislamiento galvánico entre terminales de alimentación y control
    • Selección de aplicación de variador de velocidad :
      • Otras aplicaciones Agua y tratamiento de agua
        Compresor de tornillo Edificios - HVAC
        Bomba Procesos en sector de la alimentación
        Ventilador Procesos en sector de la alimentación
        Atomizacón Procesos en sector de la alimentación
        Bomba sumergible Petroleo y gas
        Bomba de inyección de agua Petroleo y gas
        Bomba de inyección Petroleo y gas
        Compresor para refinería Petroleo y gas
        Bomba centrífuga Agua y tratamiento de agua
        Bomba de desplazamiento Agua y tratamiento de agua
        Bomba sumergible Agua y tratamiento de agua
        Bomba de tornillo Agua y tratamiento de agua
        Compresor volumétrico Agua y tratamiento de agua
        Compresor de tornillo Agua y tratamiento de agua
        Compresor centrifugo Agua y tratamiento de agua
        Ventilador Agua y tratamiento de agua
        Grúa Agua y tratamiento de agua
        Mezclador Agua y tratamiento de agua
        Compresor centrifugo Edificios - HVAC
    • Motor de rango de potencia AC-3 :
      • 110…220 kW en 480…500 V 3 fases
        250…500 kW en 380…440 V 3 fases

    Entorno

    • Resistencia de aislamiento : > 1 MOhm 500 VDC para 1 minuto a tierra
    • Nivel de ruido : 70 dB acorde a 86/188/EEC
    • Potencia disipada en W :
      • 3380 W 2,5 kHz - carga pesada
        5750 W 2,5 kHz - carga normal
    • Volumen de aire frío : 1300 m3/h
    • Posición de funcionamiento : Vertical +/- 10 grados
    • THDI máximo : <48 % carga completa acorde a IEC 61000-3-12
    • Compatibilidad electromagnética :
      • Prueba de inmunidad de campo electromagnético de radiofrecuencia radiada nivel 3 acorde a IEC 61000-4-3
        Prueba de inmunidad a ráfagas / transitorios eléctricos rápidos nivel 4 acorde a IEC 61000-4-4
        1.2 / 50 µs - 8/20 µs emerge prueba de inmunidad nivel 3 acorde a IEC 61000-4-5
        Prueba de inmunidad de radiofrecuencia conducida nivel 3 acorde a IEC 61000-4-6
        Prueba de inmunidad de descarga electroestática nivel 3 acorde a IEC 61000-4-2
    • Grado de contaminación : 2 acorde a EN/IEC 61800-5-1
    • Resistencia a las vibraciones :
      • 1 gn (f = 13…200 Hz) acorde a IEC 60068-2-6
        1,5 mm pico a pico (f = 2…13 Hz) acorde a IEC 60068-2-6
    • Resistencia a los choques :
      • 15 gn for 11 ms acorde a IEC 60068-2-27
    • Humedad relativa :
      • 5… 95% sin condensación acorde a IEC 60068-2-3
    • Temperatura ambiente de funcionamiento :
      • 40… 50 ° C - con factor de reducción
        -15… 40 ° C - sin
    • Temperatura ambiente de almacenamiento : -40…70 °C
    • Altitud máxima de funcionamiento :
      • 1000 ... 4800 m con desclasificación de corredor del 1% por 100 m<= 1000 m sin reducción de potencia
    • Normas :
      • EN/IEC 61800-3
        Entorno 3 categoria C3 EN/IEC 61800-3
        EN/IEC 61800-5-1
        IEC 61000-3-12
        IEC 60721-3
        IEC 61508
        IEC 13849-1
        UL 508C
    • Certificaciones de producto :
      • ATEX INERIS
        CSA
        Zona ATEX 2/22
        TÜV
        ATEX INERIS
    • Marcado : CE

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Sin mercurio : Sí

    Ficha Técnica :
