El primer variador de velocidad con servicios integrados de medicion, control y supervisión
Descripción
Los variadores Altivar Process le ofrecen la posibilidad de reducir gastos de explotación y mantenimiento (OPEX) en procesos e instalaciones industriales, gracias a sus prestaciones y servicios digitales integrados, la nueva plataforma de variadores proporcionan valor agregado a las industrias de Alimentos y Bebidas (F&B),Petróleo y Gas (O&G),Plantas de tratamiento de agua (WWW), Mineria, Metales y Minerales (MMM) ofreciendo mejores soluciones para hacer frente a los desafíos actuales de su negocio.
Altivar Process optimiza su negocio mediante la gestión de gran volumen de información, la mejora de los servicios y el incremento de la eficiencia global. Estas capacidades estan basadas en:
- Inteligencia en tiempo real – acceso a la supervisión de energía utilizada y a la información del proceso desde cualquier lugar, en cualquier momento
- Facilidad en el manejo – simplificando el trabajo incluso bajo entorno agresivo, implementando actualizaciones, mejoras o nuevas instalaciones.
- Producto “Green Premium” – ahorro de energía hasta un 25%, usando materiales ecológicos y éticos permitiendo una mayor capacidad de reciclaje, cumpliendo totalmente con RoHS-2 y REACH
- Ingeniería a la medida – perfecta integración en las estructuras de la planta dedicadas a procesos específicos
- Servicios Smart – para el mayor retorno de inversión y el máximo valor de sus instalaciones

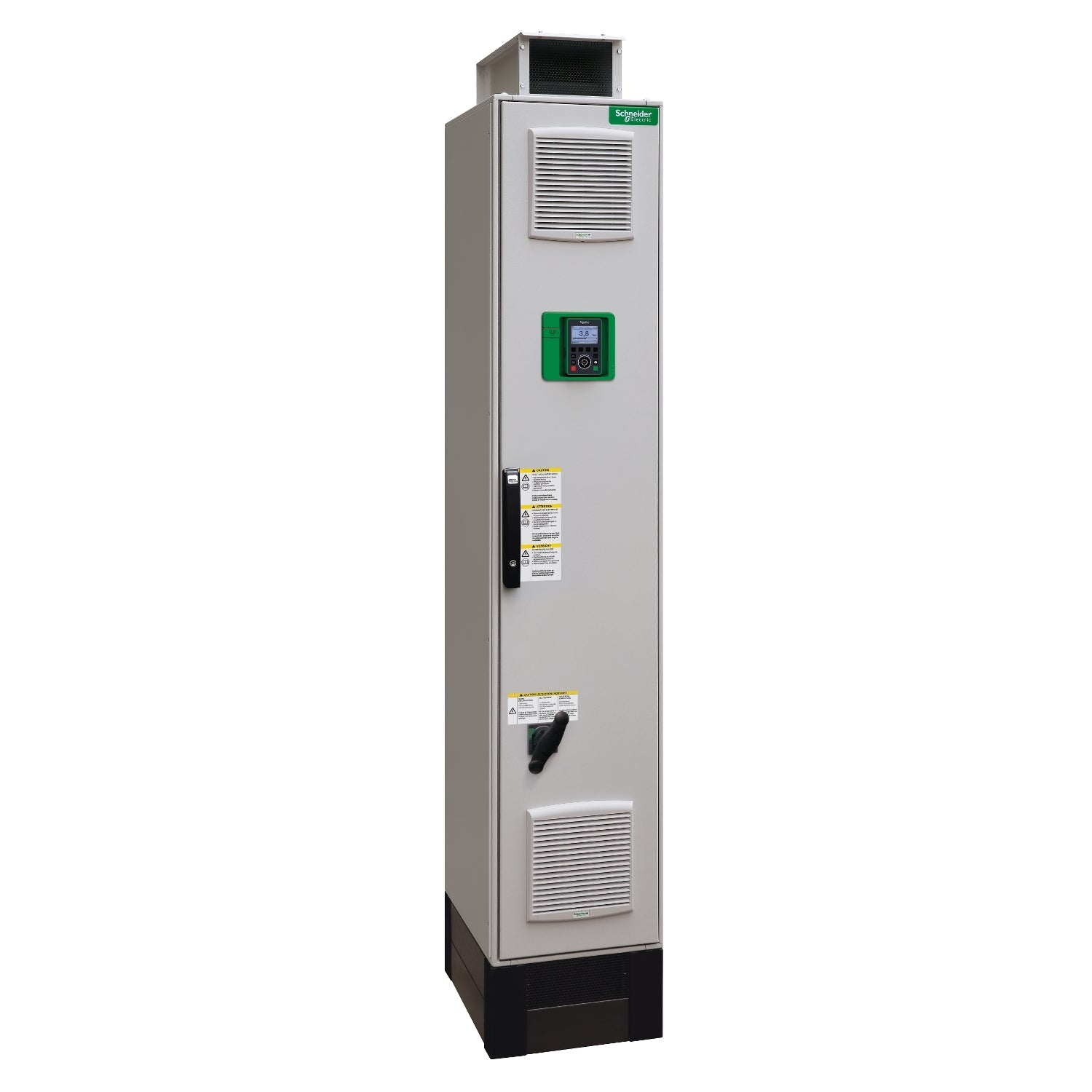

Altivar Process de formato autosoportado con protección IP21/IP54 presenta un novedoso sistema modular, su estructura utiliza bloques internos (bricks) que permiten ofrecer la oferta más compacta del mercado, adicionalmente brinda mayor facilidad para el diagnóstico y mantenimiento, esta oferta esta integrada por:
– Modulo de control y de potencia
– Fusibles para protección de semiconductores
– Inductancia CA para limitar los niveles de THDI
– Filtro de salida que protege al motor contra los efectos de dv/dt en largas distancias de cableado
– Barras de potencia que permiten simplificar el cableado de alimentación y salida hacia el motor
La opción IP54 esta compuesta por equipos adicionales, tales como :
– Seccionador principal con manija en puerta
– Un sistema de ventilación que separa el flujo de refrigeración entre la partes de potencia y control, lo que permite el funcionamiento en un entorno muy contaminado, así como la optima gestión de estrés térmico en la sala eléctrica.
Especificaciones
Principal
- Gama de producto : Altivar Process ATV600
- Tipo de producto : Variador de velocidad
- Aplicación específica de producto : Proceso y utilidades
- Nombre corto del dispositivo : ATV650
- Variante : Con interruptor de desconexion
- Destino del producto :
- Motores asíncronos
- Motores asíncronos
- Filtro EMC : Integrado acorde a EN/IEC 61800-3 categoría C3
- Grado de protección IP :
- IP00 acorde a IEC 60529
IP20 - con kit VW3A9705 acorde a IEC 61800-5-1
IP20 - con kit VW3A9705 acorde a IEC 60529
IP54 acorde a IEC 61800-5-1 - Tipo de refrigeración : Convencional forzada
- Frecuencia de alimentación : 50...60 Hz - 5...5 %
- Tensión de alimentación nominal [Us] : 380...440 V - 15...10 %
- Potencia del motor en kW :
- 4 kW en 500 V - carga pesada
7.5 kW en 690 V - carga normal
5.5 kW en 690 V - carga pesada
110 kW - carga normal - Potencia del motor en HP :
- 5 hp en 500 V carga pesada
10 hp en 690 V carga normal
7.5 hp en 690 V carga pesada - Corriente de línea :
- 10.5 A en 690 V - carga normal
7.9 A en 500 V - carga pesada
8 A en 690 V - carga pesada
195 A en 400 V - carga normal - Corriente de cortocircuito de la red : 50 kA
- Potencia aparente :
- 9.6 kVA en 690 V - carga pesada
135 kVA en 440 V - carga normal - Corriente de salida en continuo :
- 9.5 A en 4 kHz para carga normal
211 A en 2.5 kHz para carga normal - Máxima corriente transitoria :
- 10.5 A durabilidad eléctrica 60 s - carga normal
232.1 A durabilidad eléctrica 60 s - carga normal - Perfil de control de motor asíncrono :
- Modo optimo para el par
Par variable estandar
Modo optimo para el par - Perfil de control de motor síncrono :
- Motor de reluctancia síncrono
Motor de imanes permanentes - Frecuencia de salida : 0.0001…0.5 kHz
- Rango de frecuencias de salida : 0.1…599 Hz
- Frecuencia de conmutación nominal : 2.5 kHz
- Frecuencia de conmutación :
- 4 ... 8 kHz con factor de desclasificación de la capacidad
2,5 ... 8 kHz con factor de reducción - Función de seguridad : STO (remoción de torque seguro) SIL 3
- Lógica de entrada digital : 16 velocidades preestablecidas
- Protocolo del puerto de comunicación :
- Serie Modbus
Ethernet
Modbus TCP - Tarjeta opcional :
- Espacio A - módulo de conmutación, Profinet
Espacio A - módulo de conmutación, DeviceNet
Espacio A - módulo de conmutación, Modbus TCP/EtherNet/IP
Espacio A - módulo de conmutación, encadenamiento CANopen RJ45
Espacio A - módulo de conmutación, CANopen SUB-D 9
Espacio A - módulo de conmutación, CANopen temrinales de tornillo
Espacio A/espacio B - carta de extensión de E/S analógicas y digitales
Espacio A/espacio B - carta de extensión de salida a relé
Espacio A - módulo de conmutación, Ethernet IP/Modbus TCP/MD-Link
Módulo de conmutación, BACnet MS/TP
Módulo de conmutación, Ethernet Powerlink
Espacio A - módulo de conmutación, Profibus DP V1
Complementario
- Tipo de montaje : Sostenimiento de pie
- Tensión de salida : <= de la potencia de la tensión de alimentación
- Corriente temporal permisible :
- 1,5 x In durabilidad eléctrica 60 s - carga pesada
1.1 x In durabilidad eléctrica 60 s - carga normal - Compensación desliz. motor :
- No disponible en motores de imanes permanentes
Se puede suprimir
Regulable
Regulable - Rampas de aceleración y deceleración :
- S, U o personalizado
Líneal ajustable por separado de 0,01...9999 s - Frenado hasta parada : Mediante inyección de DC
- Tipo de protección :
- Safe torque off : motor
Rotura de fase del motor : motor
Protección térmica : Variador
Safe torque off : Variador de velocidad
Sobrecalentando : Variador de velocidad
Sobrecorriente entre fases de salida y tierra: Variador
Tensión de salida de sobrecarga : Variador de velocidad
Protección contra cortocircuitos : Variador de velocidad
Motor de fase de interrupción : Variador de velocidad
Sobretensiones en el bus de DC : Variador
Sobretensión de alimentación de línea : Variador
Subtensión de alimentación de línea : Variador
Pérdida de alimentación de línea : Variador de velocidad
Exceso de velocidad : Variador de velocidad
Rotura en el circuito de control : Velocidad
Protección térmica : Motor - Resolución de frecuencia :
- Entrada analógica : 0,012 / 50 Hz
Unidad de visualización : 0,1 Hz - Conexiones - terminales :
- Motor : terminal de tornillo 4...10 mm² AWG 12...AWG 8
De lado : terminal de tornillo 4...10 mm² AWG 12...AWG 8
Control : terminales de tornillo extraíbles 0.5...1.5 mm² - Tipo de conector :
- RJ45 - en el terminal gráfico remoto para serie Modbus
RJ45 - en el terminal gráfico remoto para Ethernet/Modbus TCP - Bloqueo estándar : Autonegociación, dúplex total, dúplex medio Ethernet/Modbus TCP
- Número de direcciones : 1…247 para serie Modbus
- Método de acceso : Esclavo Modbus TCP
- Suministro :
- Alimentación interna para potenciómetro de referencia (1 a 10 kOhm): 10,5 VDC +/- 5%, <10 mA, tipo de protección: protección contra sobrecargas y cortocircuitos
Fuente de alimentación interna para entradas digitales y STO, 24 VDC - 21… 27 V, <200 mA, protección de sobrecarga y resolución de cortocircuitos
Fuente de alimentación externa para entradas digitales, es 24 VDC - 19… 30 V, <1,25 mA, protección contra sobrecarga y resolución de cortocircuitos - Señalizaciones en local :
- Estado de comunicación integrado : 3 LED - color dual
Estado del módulo de comunicación : 4 LEDs - color dual
Presencia de tensión : 1 LED - rojo
Diagnóstico local : 3 LED - Anchura : 400 mm
- Altura : 2350 mm
- Profundidad : 669 mm
- Peso del producto : 310 kg
- Número de entrada analógica : 3
- Tipo de entrada análogica :
- AI1, AI2, AI3 corriente configurable por software, 0...20 mA/4...20 mA, impedancia: 250 Ohm, impedancia 12 bits
AI1, AI2, AI3 tensión configurable por software, 0...10 VDC, impedancia: 30 kOhm, impedancia 12 bits - Número de entrada digital : 8
- Tipo de entrada discreta :
- DI5, DI6 programables como entrada de pulsos, 0…30 kHz, 24 VDC - <= 30 V
STOA, STOB safe torque off, 24 VDC <= 30 V, impedancia: > 2.2 kOhm
DI1...DI6 programable, 24 VDC - <= 30 V, impedancia: 3.5 kOhm - Fase marcador :
- DI5, DI6 : entrada discreta PLC niv 1 acorde a IEC 65A-68
STOA, STOB : entrada discreta PLC niv 1 acorde a EN/IEC 61131-2
DI1...DI6 : entrada discreta PLC niv 1 acorde a EN/IEC 61131-2 - Entrada lógica :
- Lógica negativa (sink) - DI1...DI6, > 16 V (estado 0), < 10 V (estado 0)
Lógica positiva (source) - DI5, DI6, < 0.6 V (estado 0), > 2.5 V (estado 0)
Lógica positiva (source) - STOA, STOB, < 5 V (estado 0), > 11 V (estado 0)
Lógica positiva (source) - DI1...DI6, < 5 V (estado 0), > 11 V (estado 0) - Número de salida analógica : 2
- Tipo de salida análogica :
- Corriente configurable por software AO1, AO2, 0...20 mA, impedancia 10 bits
Tensión configurable por software AO1, AO2, 0...10 VDC frecuencia de cambio 470 Ohm, impedancia 10 bits - Duración de muestreo :
- 5 ms +/- 1 ms - DI5, DI6 - entrada discreta
5 ms +/- 0,1 ms - AI1, AI2, AI3 - entrada analógica
10 ms +/- 1 ms - AO1 - salida analógica
2 ms +/- 0,5 ms - DI1...DI4 - entrada discreta - Precisión :
- +/- 1 ° AO1, AO2 para variación temperatura 60 °C salida analógica
+/- 2 % AI1, AI2, AI3 para variación temperatura 60 °C entrada analógica - Error lineal :
- AO1, AO2, +/-0.2 % para salida analógica
AI1, AI2, AI3, +/-0,15% del valor máximo para entrada analógica - Numero de salidas relé : 3
- Tipo de salida de relé :
- Lógica relé configurable R2, relé de secuencia NA acorde a 100000 ciclos
Lógica relé configurable R3, relé de secuencia NA acorde a 100000 ciclos
Lógica relé configurable R1, fallo relé NA/NC acorde a 100000 ciclos - Tiempo de actualización : Salida de relé - R1, R2, R3, 5 ms - +/- 0,5 ms
- Corriente mínima de conmutación : Salida de relé R1, R2, R3, 5 mA en 24 VDC
- Intensidad de conmutación máxima :
- Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, 3 A en 30 VDC
Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, 2 A en 250 VAC
Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, 2 A en 30 VDC
Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, 3 A en 250 VAC - Aislamiento :
- Aislamiento galvánico entre terminales de alimentación y control
- Selección de aplicación de variador de velocidad :
- Compresor centrifugo Edificios - HVAC
- Motor de rango de potencia AC-3 :
- 110… 220 kW en 380… 440 V 3 fases
Entorno
- Resistencia de aislamiento : > 1 MOhm 500 VDC para 1 minuto a tierra
- Nivel de ruido : 69 dB acorde a 86/188/EEC
- Potencia disipada en W :
- Convencional : 136 W en 500 V 4 kHz
- Forzada : 2530 W 2,5 kHz - carga normal
- Volumen de aire frío : 720 m3/h
- Posición de funcionamiento : Vertical +/- 10 grados
- THDI máximo : <48 % carga completa acorde a IEC 61000-3-12
- Compatibilidad electromagnética :
- Prueba de inmunidad de campo electromagnético de radiofrecuencia radiada nivel 3 acorde a IEC 61000-4-3
Prueba de inmunidad a ráfagas / transitorios eléctricos rápidos nivel 4 acorde a IEC 61000-4-4
1.2 / 50 µs - 8/20 µs emerge prueba de inmunidad nivel 3 acorde a IEC 61000-4-5
Prueba de inmunidad de radiofrecuencia conducida nivel 3 acorde a IEC 61000-4-6
Prueba de inmunidad de descarga electroestática nivel 3 acorde a IEC 61000-4-2 - Grado de contaminación : 2 acorde a EN/IEC 61800-5-1
- Resistencia a las vibraciones :
- 1 gn (f = 13…200 Hz) acorde a IEC 60068-2-6
1,5 mm pico a pico (f = 2…13 Hz) acorde a IEC 60068-2-6 - Resistencia a los choques :
- 15 gn for 11 ms acorde a IEC 60068-2-27
- Humedad relativa :
- 5… 95% sin condensación acorde a IEC 60068-2-3
- Temperatura ambiente de funcionamiento :
- 50… 60 ° C - con factor de reducción
-15… 40 ° C - sin - Temperatura ambiente de almacenamiento : -40…70 °C
- Altitud máxima de funcionamiento :
- 1000 ... 4800 m con desclasificación de corredor del 1% por 100 m<= 1000 m sin reducción de potencia
- Normas :
- EN/IEC 61800-3
Entorno 3 categoria C3 EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
UL 508C - Certificaciones de producto :
- TÜV
CSA
ATEX INERIS - Marcado : CE
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
