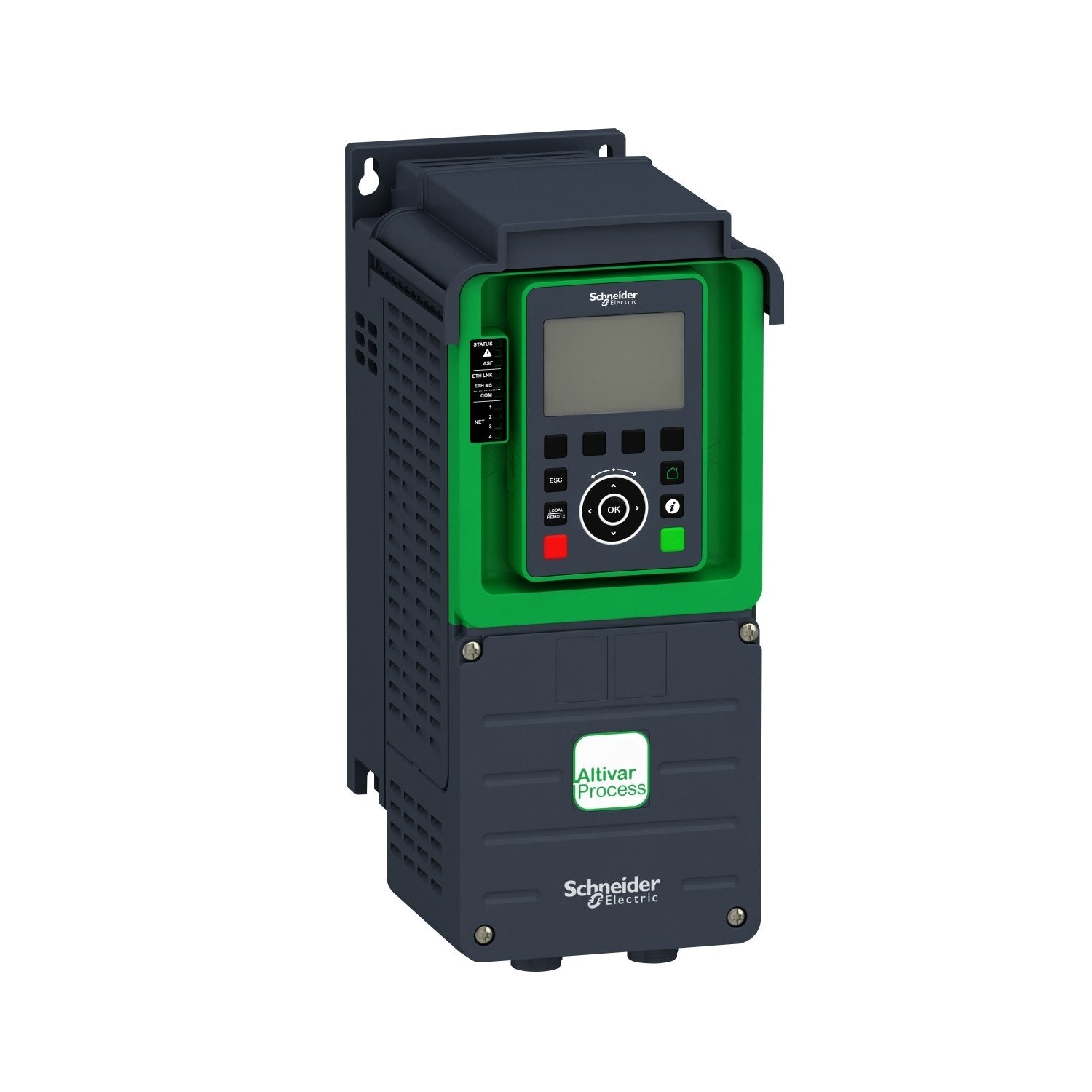

Variador de Velocidad Altivar 630 - 16.5A - IP21 - 380-480VAC - ATV630U75N4 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Variador con eficiencia de procesos y con inteligencia en tiempo real

Descripción

Los variadores Altivar Process le ofrecen la posibilidad de reducir gastos de explotación y mantenimiento (OPEX) en procesos e instalaciones industriales, gracias a sus prestaciones y servicios digitales integrados, la nueva plataforma de variadores proporcionan valor agregado a las industrias de Alimentos y Bebidas (F&B),Petróleo y Gas (O&G),Plantas de tratamiento de agua (WWW), Mineria, Metales y Minerales (MMM) ofreciendo mejores soluciones para hacer frente a los desafíos actuales de su negocio.

Altivar Process optimiza su negocio mediante la gestión de gran volumen de información, la mejora de los servicios y el incremento de la eficiencia global. Estas capacidades estan basadas en:

  • Inteligencia en tiempo real – acceso a la supervisión de energía utilizada y a la información del proceso desde cualquier lugar, en cualquier momento
  • Facilidad en el manejo – simplificando el trabajo incluso bajo entorno agresivo, implementando actualizaciones, mejoras o nuevas instalaciones.
  • Producto “Green Premium – ahorro de energía hasta un 25%, usando materiales ecológicos y éticos permitiendo una mayor capacidad de reciclaje, cumpliendo totalmente con RoHS-2 y REACH
  • Ingeniería a la medida – perfecta integración en las estructuras de la planta dedicadas a procesos específicos
  • Servicios Smart – para el mayor retorno de inversión y el máximo valor de sus instalaciones

Altivar 630 es variador de velocidad específico para gestión de fluidos y diseñado para el sector industrial (WWW, MMM, F&B, O&G)

– Perfil de configuración y funciones de control según el tipo de aplicación (bomba o ventilador)

– Gestion de la energía (medición, contadores por dia/semana/mes o año, reportes en formato abierto .csv, ...)

– Modelo de control motor mejorado para motores asíncronos y motores síncronos de imanes permanentes

– Version ATV630 con protección IP21 y versión ATV650 con protección IP55

– 01 puerto serial Modbus, 01 puerto serial Modbus para panel gráfico y 01 puerto Ethernet Modbus TCP con web server integrado

Especificaciones

Principal

  • Gama de producto : Altivar Process ATV600
  • Tipo de producto : Variador de velocidad
  • Aplicación específica de producto : Proceso y utilidades
  • Nombre corto del dispositivo : ATV630
  • Variante : Version estandar
  • Destino del producto :
    • Motores síncronos
      Motores asíncronos

  • Filtro EMC :
    • Integrado con capacidad de sujeción: 50 m máxima corriente de conmutación acorde a EN/IEC 61800-3 categoria C2
      Integrado con capacidad de sujeción: 150 m máxima corriente de conmutación acorde a EN/IEC 61800-3 categoría C3
  • Grado de protección IP :
    • IP21 acorde a IEC 61800-5-1
      IP21 acorde a IEC 60529
  • Grado de protección IP :
    • UL tipo 1 acorde a UL 508C
  • Tipo de refrigeración : Convencional forzada
  • Frecuencia de alimentación : 50...60 Hz - 5...5 %
  • Tensión de alimentación nominal [Us] : 380...480 V - 15...10 %
  • Potencia del motor en kW :
    • 7.5 kW - carga normal
      5.5 kW - carga pesada

  • Potencia del motor en HP :
    • 10 HP carga normal
      7.5 HP - carga pesada
  • Corriente de línea :
    • 13.8 A en 380 V - carga normal
      11.9 A en 480 V - carga normal
      10.5 A en 380 V - carga pesada
      9.2 A en 480 V - carga pesada
  • Corriente de cortocircuito de la red : 50 kA
  • Potencia aparente :
    • 9.9 kVA en 480 V - carga normal
      7.6 kVA en 480 V - carga pesada
  • Corriente de salida en continuo :
    • 16.5 A en 4 kHz - carga normal
      12.7 A en 4 kHz - carga pesada
  • Máxima corriente transitoria :
    • 18.2 A durante 60 s (carga normal)
      19.1 A durante 60 s (carga pesada)
  • Perfil de control de motor asíncrono :
    • Estándar de par constante
      Par variable estandar
      Modo optimo para el par
  • Perfil de control de motor síncrono :
    • Motor de imanes permanentes
      Motor de reluctancia síncrono
  • Frecuencia de salida : 0.0001…0.5 kHz
  • Rango de frecuencias de salida : 0.1…599 Hz
  • Frecuencia de conmutación nominal : 4 kHz
  • Frecuencia de conmutación :
    • 2...12 kHz adjustable
      4...12 kHz con factor de desclasificación de la capacidad

  • Función de seguridad : STO (safe torque off) SIL 3
  • Lógica de entrada digital : 16 velocidades preestablecidas
  • Protocolo del puerto de comunicación :
    • Ethernet
      Serie Modbus
      Modbus TCP

  • Tarjeta opcional :
    • Ranura A: módulo de comunicación, Profibus DP V1
      Ranura A: módulo de comunicación, Profinet
      Ranura A: módulo de comunicación, DeviceNet
      Ranura A: módulo de comunicación, Modbus TCP / EtherNet / IP
      Ranura A: módulo de comunicación, conexión en cadena CANopen RJ45
      Ranura A: módulo de comunicación, CANopen SUB-D 9
      Ranura A: módulo de comunicación, terminales de tornillo CANopen
      Ranura A / ranura B: módulo de extensión de E / S digitales y analógicas
      Ranura A / ranura B: módulo de extensión de relé de salida
      Espacio A, estado 1 módulo de conmutación, Ethernet IP / Modbus TCP / MD-Link
      Módulo de conmutación, BACnet MS / TP
      Módulo de comunicación, Ethernet Powerlink

Complementario

  • Tipo de montaje : Montaje en pared
  • Tensión de salida : <= de la potencia de la tensión de alimentación
  • Corriente temporal permisible :
    • 1.1 x In durante 60 s (carga normal)
      1.5 x In durante 60 s (carga pesada)

  • Compensación desliz. motor :
    • Se puede suprimir
      Regulable
      Automático sea cual sea la carga
      No disponible en motores de imanes permanentes
  • Rampas de aceleración y deceleración :
    • Líneal ajustable por separado de 0,01...9999 s
  • Frenado hasta parada : Mediante inyección de DC
  • Tipo de protección :
    • Protección térmica : motor
      Safe torque off: motor
      Rotura de fase del motor: motor
      Protección térmica : variador
      Safe torque off : variador
      Sobrecalentamiento : variador
      Sobrecorriente entre fases de salida y tierra : variador
      Sobrecarga de voltaje de salida : variador
      Protección contra cortocircuitos : variador
      Rotura de fase del motor : variador
      Sobretensiones en el bus de DC : variador
      Sobretensión de alimentación de línea : variador
      Subtensión de alimentación de línea : variador
      Pérdida de fase de suministro de línea : variador
      Exceso de velocidad : variador
      Rotura en el circuito de control : variador
  • Resolución de frecuencia :
    • Unidad de visualización: 0,1 Hz
      Entrada analógica: 0.012 / 50 Hz
  • Conexiones - terminales :
    • Control : terminales de tornillo extraíbles 0,5 ... 1,5 mm² / AWG 20 ... AWG 16
      De lado : terminal de tornillo 4 ... 6 mm² AWG 12 ... AWG 10
      Motor : terminal de tornillo 6 ... 10 mm² AWG 10 ... AWG 8
  • Tipo de conector :
    • RJ45 (en el terminal gráfico remoto) para Ethernet / Modbus TCP
      RJ45 (en el terminal gráfico remoto) para serie Modbus
  • Bloquo estándar : Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP
  • Número de direcciones : 1… 247 para serie Modbus
  • Método de acceso : Modbus TCP esclavo
  • Suministros :
    • Alimentación externa para entradas digitales: 24 VDC (19… 30 V), <1,25 mA, protección contra sobrecargas y cortocircuitos
      Alimentación interna para potenciómetro de referencia (1 a 10 kOhm): 10,5 VDC +/- 5%, <10 mA, protección contra sobrecargas y cortocircuitos
      Alimentación interna para entradas digitales y STO: 24 VDC (21… 27 V), <200 mA, protección contra sobrecargas y cortocircuitos
  • Señalizaciones en local :
    • 3 LED para diagnóstico local
      3 LED (dos colores) para estado de comunicación integrado
      4 LED (dos colores) para el estado del módulo de comunicación
      1 LED (rojo) de presencia de tensión
  • Anchura : 171 mm
  • Altura : 409 mm
  • Profundidad : 233 mm
  • Peso del producto : 7.7 kg
  • Número de entrada analógica : 3
  • Tipo de entrada análogica :
    • AI1, AI2, AI3 voltaje configurable por software: 0 ... 10 VDC, impedancia: 30 kOhm, resolución 12 bits
      AI1, AI2, AI3 corriente configurable por software: 0 ... 20 mA / 4 ... 20 mA, impedancia: 250 Ohm, resolución 12 bits
  • Número de entrada digital : 8
  • Entrada discreta :
    • DI1 ... DI6 programable, 24 VDC (<= 30 V), impedancia: 3,5 kOhm
      DI5, DI6 programables como entrada de pulsos: 0… 30 kHz, 24 VDC (<= 30 V)
      STOA, par seguro STOB desactivado, 24 VDC (<= 30 V), impedancia:> 2,2 kOhm
  • Fase marcador :
    • DI1 ... DI6: PLC de nivel 1 de entrada discreta acorde a EN / IEC 61131-2
      DI5, DI6: PLC de nivel 1 de entrada discreta acorde a IEC 65A-68
      STOA, STOB: PLC de nivel 1 de entrada discreta acorde a EN / IEC 61131-2
  • Entrada lógica :
    • Lógica positiva (fuente) (DI1 ... DI6), <5 V (estado 0),> 11 V (estado 0)
      Lógica negativa (disipador) (DI1 ... DI6),> 16 V (estado 0), <10 V (estado 0)
      Lógica positiva (fuente) (DI5, DI6), <0,6 V (estado 0),> 2,5 V (estado 0)
      Lógica positiva (fuente) (STOA, STOB), <5 V (estado 0),> 11 V (estado 0)
  • Número de salida analógica : 2
  • Tipo de salida análogica :
    • Tensión configurable por software AO1, AO2: 0 ... 10 VDC impedancia 470 Ohm, resolución 10 bits
      Corriente configurable por software AO1, AO2: 0 ... 20 mA, resolución 10 bits
  • Duración de muestreo :
    • 2 ms +/- 0,5 ms (DI1 ... DI4) - entrada discreta
      5 ms +/- 1 ms (DI5, DI6) - entrada discreta
      5 ms +/- 0,1 ms (AI1, AI2, AI3) - entrada analógica
      10 ms +/- 1 ms (AO1) - salida analógica
  • Precisión :
    • +/- 0,6% AI1, AI2, AI3 para una variación de temperatura entrada analógica de 60 ° C
      +/- 1% AO1, AO2 para una variación de temperatura 60 ° C salida analógica

  • Error lineal :
    • AI1, AI2, AI3: +/- 0,15% del valor máximo para entrada analógica
      AO1, AO2: +/- 0,2% para salida analógica
  • Numero de salidas relé : 3
  • Tipo de salida de relé :
    • Lógica relé configurable R1: relé de avería NA / NC durabilidad eléctrica 100000 ciclos
      Lógica relé configurable R2: relé de secuencia NA durabilidad eléctrica 100000 ciclos
      Lógica relé configurable R3: relé de secuencia NA durabilidad eléctrica 100000 ciclos
  • Tiempo de actualización :
    • Salida de relé (R1, R2, R3): 5 ms (+/- 0,5 ms)
  • Corriente mínima de conmutación :
    • Salida de relé R1, R2, R3: 5 mA a 24 VDC
  • Intensidad de conmutación máxima :
    • Salida de relé R1, R2, R3 con carga resistiva, cos phi = 1: 3 A a 250 VAC
      Salida de relé R1, R2, R3 con carga resistiva, cos phi = 1: 3 A a 30 VDC
      Salida de relé R1, R2, R3 en carga inductiva, cos phi = 0.4 y L / R = 7 ms: 2 A a 250 VAC
      Salida de relé R1, R2, R3 en carga inductiva, cos phi = 0.4 y L / R = 7 ms: 2 A a 30 VDC
  • Aislamiento : Aislamiento galvánico entre terminales de alimentación y control
  • Selección de aplicación de variador de velocidad :
    • Compresor centrifugo Edificios - HVAC
      Otras aplicaciones Procesos en sector de la alimentación
      Ventilador Mineria, minerales y metales
      Bomba Mineria, minerales y metales
      Ventilador Petroleo y gas
      Otras aplicaciones Agua y tratamiento de agua
      Compresor de tornillo Edificios - HVAC
      Bomba Procesos en sector de la alimentación
      Ventilador Procesos en sector de la alimentación
      Atomizacón Procesos en sector de la alimentación
      Bomba sumergible Petroleo y gas
      Bomba de inyección de agua Petroleo y gas
      Bomba de inyección Petroleo y gas
      Compresor para refinería Petroleo y gas
      Bomba centrífuga Agua y tratamiento de agua
      Bomba de desplazamiento Agua y tratamiento de agua
      Bomba sumergible Agua y tratamiento de agua
      Bomba de tornillo Agua y tratamiento de agua
      Compresor volumétrico Agua y tratamiento de agua
      Compresor de tornillo Agua y tratamiento de agua
      Compresor centrifugo Agua y tratamiento de agua
      Ventilador Agua y tratamiento de agua
      Grúa Agua y tratamiento de agua
      Mezclador Agua y tratamiento de agua
  • Rango de potencia del motor AC-3 :
    • 7…11 kW en 380…440 V 3 fases
      7…11 kW en 480…500 V 3 fases

Entorno

  • Resistencia de aislamiento : > 1 MOhm 500 VDC durante 1 minuto a tierra
  • Nivel de ruido : 56 dB acorde a 86/188/EEC
  • Potencia disipada en W :
    • Convencional natural - 172 W en 380 V 4 kHz
      Convencional forzada - 44 W en 380 V 4 kHz

  • Volumen de aire frío : 103 m3/h
  • Posición de funcionamiento : Vertical +/- 10 grados
  • THDI máximo : <48 % desde 80…100% de carga acorde a IEC 61000-3-12
  • Compatibilidad electromagnética :
    • Prueba de inmunidad de descarga electroestática nivel 3 acorde a IEC 61000-4-2
      Prueba de inmunidad de campo electromagnético de radiofrecuencia radiada nivel 3 acorde a IEC 61000-4-3
      Prueba de inmunidad a ráfagas / transitorios eléctricos rápidos nivel 4 acorde a IEC 61000-4-4
      1.2 / 50 µs - 8/20 µs prueba de inmunidad contra sobretensiones nivel 3 acorde a IEC 61000-4-5
      Prueba de inmunidad de radiofrecuencia conducida nivel 3 acorde a IEC 61000-4-6
  • Grado de contaminación : 2 acorde a EN/IEC 61800-5-1
  • Resistencia a las vibraciones :
    • 1,5 mm pico a pico (f = 2… 13 Hz) acorde a IEC 60068-2-6
      1 gn (f = 13… 200 Hz) acorde a IEC 60068-2-6
  • Resistencia a los choques : 15 gn para 11 ms acorde a IEC 60068-2-27
  • Humedad relativa : 5… 95% sin condensación acorde a IEC 60068-2-3
  • Temperatura ambiente de funcionamiento :
    • -15…50 °C - sin
      50…60 °C - con factor de desclasificación de la capacidad

  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Altitud máxima de funcionamiento :
    • <= 1000 m sin
      1000 ... 4800 m con reducción de corriente del 1% por 100 m

  • Normas :
    • UL 508C
      EN/IEC 61800-3
      Entorno 2 categoria C2 EN/IEC 61800-3
      Environment 2 category C3 EN/IEC 61800-3
      EN/IEC 61800-5-1
      IEC 61000-3-12
      IEC 60721-3
      IEC 61508
      IEC 13849-1
  • Certificaciones de producto :
    • DNV-GL
      ATEX INERIS
      UL
      Zona ATEX 2/22
      CSA
      TÜV
  • Marcado : CE

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí

Ficha Técnica :
