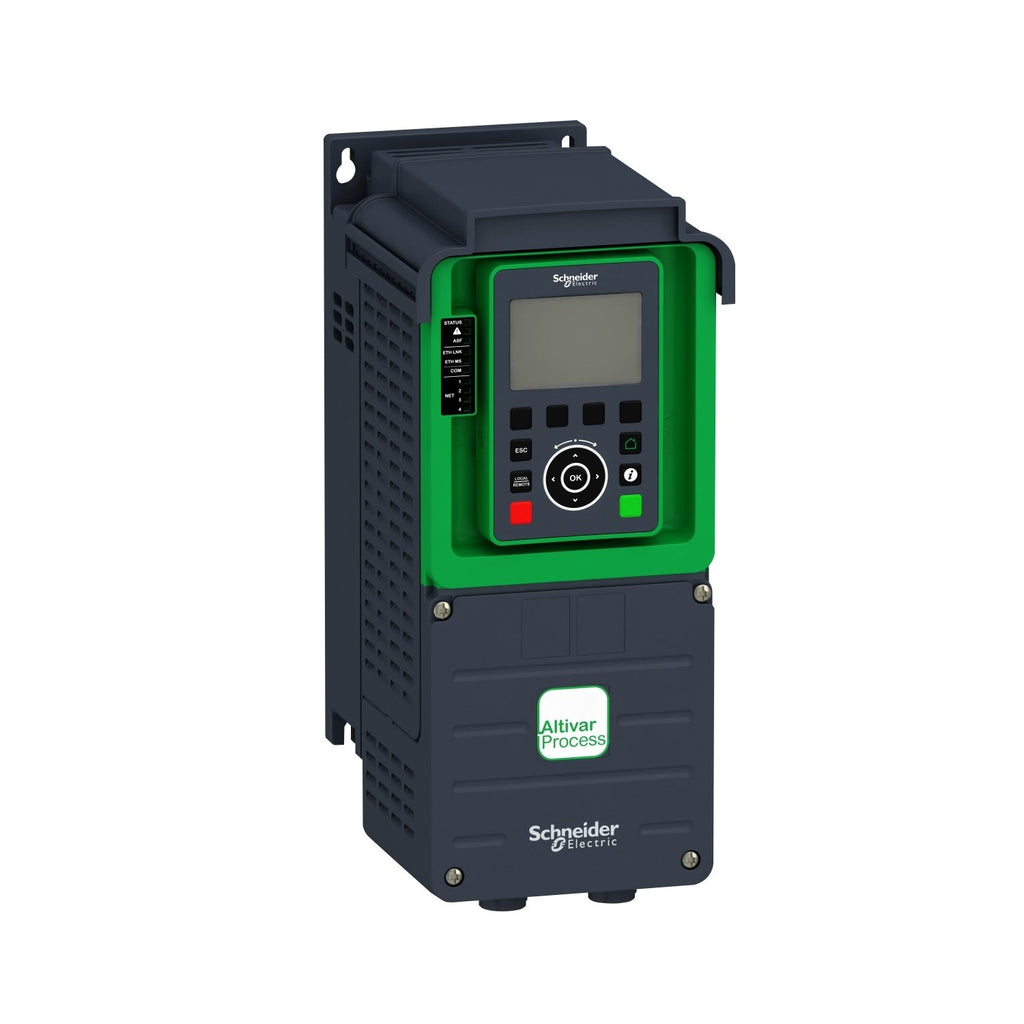

Variador de Velocidad Altivar 630 - 5.6A - IP21 - 380-480VAC - ATV630U22N4 - SCHNEIDER

Variador de Velocidad Altivar 630 - 5.6A - IP21 - 380-480VAC - ATV630U22N4 - SCHNEIDER

Preguntas frecuentes

>Entendemos que puede tener algunas preocupaciones cuando nos compra por primera vez. Para esto, hemos respondido sus preguntas directamente aquí. Estamos listos para servirte.



¿Sus productos de la marca Schneider Electric son originales?

Sí. Todos nuestros productos son originales. Es fácil de identificar con herramienta anticopia.

¿Son distribuidores oficiales de Schneider Electric en Perú?

Sí, somos canal digital oficial de Schneider Electric. Puedes revisar nuestra certificación aquí.

¿Tiene una tienda para venir a comprar?

Tendremos una tienda pronto. Por ahora solo realizamos recojos en nuestra oficina ubicada en Calle Apurímac 114 - Ate o haciendo entregas.

Importante: Cuando envíe la orden de compra y el pago, el vendedor la revisará. Cuando se acepte su orden y se procese el pago, el vendedor le indicará la hora de recojo de su pedido.

¿Hacen envíos a provincia?

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

¿Pueden realizar entregas?

Si. Realizamos entregas con previa coordinación.

¿Cuánto tiempo lleva la entrega?

Depende de la disponibilidad y del tiempo de recepción de su orden de compra y pago. Si el producto está disponible y envías la orden de compra y el pago a primera hora del día, te lo podemos entregar el mismo día.

¿Hay algún monto mínimo de compra?

Sí. Hay una orden de compra mínima de 300 soles.

¿Cómo solicito una cotización?

Envía tu requerimiento vía Whatsapp o correo electrónico en cualquier formato de tu preferencia y te atenderemos a la brevedad.

¿Puedo solicitar el producto y el precio por teléfono?

Sí, puede decirnos su requerimiento por teléfono. Le pediremos los detalles como nombre, número de teléfono o móvil, nombre de Empresa, RUC y su correo electrónico ,luego le enviaremos una cotización formal mediante el correo o mediante WhatsApp.

Quiero hacer una compra ¿Qué debo hacer?

Envíenos la orden de compra de su formato y el comprobante de pago , ya sea por correo o WhatsApp y su asesor de venta le brindara una fecha y hora de recojo o entrega.

¿Cómo puedo pagar?

 Debe depositarnos en una de nuestras cuentas bancarias que se enumeran a continuación:

Banco BBVA

CTA. BBVA DÓLARES : 0011-0146-0100023584-84 || CCI: 011-146-000100023584-84

CTA. BBVA SOLES : 0011-0146-0200273197-80 || CCI: 011-146-000200273197-80



¿Puedo comprar con crédito?

Aceptamos solo depósito completo antes de la entrega.

¿Qué moneda aceptan?

Aceptamos soles peruanos y dólares americanos.

¿Recibo alguna confirmación de la entrega?

Sí, obtendrá Guía de Remisión como confirmación que hemos entregado y usted aceptó el pedido.

¿Cómo recibiré la factura?

Le enviaremos la factura por correo electrónico o WhatsApp. Si desea una factura física, infórmenos por adelantado.

¿Puedo cambiar el producto una vez que lo acepté porque hice un pedido incorrecto?

No. Debe revisar su pedido en el lugar de entrega. No será posible cambiar el producto más adelante.

¿Me devolverán el dinero porque no quiero el producto?

No hay posibilidad de devolución del dinero una vez que pagó y recibió el pedido.

Condiciones de venta

Aceptación de la venta

  • Una vez aceptada la cotización, el cliente deberá generar la orden de compra respectiva la cual debe ser enviada al correo ventas@fcmsolutionsperu.com o mediante WhatsApp.
  • Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora del despacho del producto según el stock disponible.

Cambios y devoluciones

  • Una vez que la orden de compra fue aprobada por el departamento de compras o el área asignada de su compañía, el pedido no podrá ser modificado , salvo acuerdo de ambas partes.
  • En el caso de cancelación de pedido , FCM SOLUTIONS E.I.R.L se reserva el derecho de no aceptarla y establecer una compensación por la anulación, salvo acuerdo de ambas partes.
  • Sólo se aceptarán anulaciones de OC, por productos que no cuentan con stock disponible.
  • No se aceptarán anulaciones por productos que son de importación o fabricación cuyo proceso haya sido iniciado.
  • No se aceptarán devoluciones por productos que hayan sido expuestos a la humedad , líquidos o sustancias que deterioren su capacidad y funcionamiento.
  • No se aceptarán devoluciones por productos que hayan sido manipulados por personal no autorizado o ajeno a la entidad a quien se le efectuó la venta.

Entrega

  • En los casos de venta al contado (previo pago: vía transferencia bancaria o depósito en cuenta) , el plazo de entrega tendrá vigencia a partir de que el departamento de ventas confirme el pago efectuado.
  • Para entregas gratuitas se debe cumplir con un mínimo de compra de 10000 soles o 2500 dólares americanos ( incluido igv) sujeto a restricciones.
  • Para delivery cada zona (sur , norte y este) cuenta con un cronograma.
  • Para envíos al interior del país se recepcionan las órdenes de compra ( máximo 12:00 p.m ) , pasada la hora pactada será programado para el día siguiente. Además se establece que los envíos se realizan máximo hasta las 3:30 p.m con pagadero en destino.
  • El cliente tiene la opción de elegir su agencia de preferencia ,brindando su clave ( en caso de tenerla ).

Responsabilidades

  • No será responsabilidad de FCM SOLUTIONS E.I.R.L la entrega fuera del tiempo establecido de los productos debido a pagos pendientes o regularizaciones de documentos.
  • El retraso de la entrega de los productos , no da lugar a la anulación del pedido.

Cobranzas

  • Si el cliente cuenta con una línea de crédito con deudas pendientes , FCM SOLUTIONS E.I.R.L tiene derecho a suspender las entregas de nuevos pedidos o de saldos pendientes.
  • Si el cliente cuenta con línea de crédito previamente aprobada por Gerencia General , la empresa FCM SOLUTIONS E.I.R.L le brinda un plazo de 15 días calendarios adicionales a la fecha de vencimiento para efectuar la cancelación de las facturas pendientes , transcurrido dicho plazo y previo aviso de nuestro Departamento de Logística , se procederá a reportar a centrales de riesgo de  INFOCORP o SENTINEL la factura impaga.


Politicas de Envío

Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora de la entrega del pedido según el stock disponible.

La entregas en Lima se realizan por pago adicional de S/ 20 en zonas con nuestra cobertura.

Zonas sin cobertura en Lima

- Ancon , Carabayllo , Santa Rosa, Puente Piedra, Comas, San Miguel, San Juan de Lurigancho, Santa María del Mar y Punta Negra.

Envíos a provincia

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Variador con eficiencia de procesos y con inteligencia en tiempo real

Descripción

Los variadores Altivar Process le ofrecen la posibilidad de reducir gastos de explotación y mantenimiento (OPEX) en procesos e instalaciones industriales, gracias a sus prestaciones y servicios digitales integrados, la nueva plataforma de variadores proporcionan valor agregado a las industrias de Alimentos y Bebidas (F&B),Petróleo y Gas (O&G),Plantas de tratamiento de agua (WWW), Mineria, Metales y Minerales (MMM) ofreciendo mejores soluciones para hacer frente a los desafíos actuales de su negocio.

Altivar Process optimiza su negocio mediante la gestión de gran volumen de información, la mejora de los servicios y el incremento de la eficiencia global. Estas capacidades estan basadas en:

  • Inteligencia en tiempo real – acceso a la supervisión de energía utilizada y a la información del proceso desde cualquier lugar, en cualquier momento
  • Facilidad en el manejo – simplificando el trabajo incluso bajo entorno agresivo, implementando actualizaciones, mejoras o nuevas instalaciones.
  • Producto “Green Premium – ahorro de energía hasta un 25%, usando materiales ecológicos y éticos permitiendo una mayor capacidad de reciclaje, cumpliendo totalmente con RoHS-2 y REACH
  • Ingeniería a la medida – perfecta integración en las estructuras de la planta dedicadas a procesos específicos
  • Servicios Smart – para el mayor retorno de inversión y el máximo valor de sus instalaciones

Altivar 630 es variador de velocidad específico para gestión de fluidos y diseñado para el sector industrial (WWW, MMM, F&B, O&G)

– Perfil de configuración y funciones de control según el tipo de aplicación (bomba o ventilador)

– Gestion de la energía (medición, contadores por dia/semana/mes o año, reportes en formato abierto .csv, ...)

– Modelo de control motor mejorado para motores asíncronos y motores síncronos de imanes permanentes

– Version ATV630 con protección IP21 y versión ATV650 con protección IP55

– 01 puerto serial Modbus, 01 puerto serial Modbus para panel gráfico y 01 puerto Ethernet Modbus TCP con web server integrado

Especificaciones

Principal

  • Gama de producto : Altivar Process ATV600
  • Tipo de producto : Variador de velocidad
  • Aplicación específica de producto : Proceso y utilidades
  • Nombre corto del dispositivo : ATV630
  • Variante : Version estandar
  • Destino del producto :
    • Motores síncronos
      Motores asíncronos

  • Filtro EMC :
    • Integrado con capacidad de sujeción: 50 m máxima corriente de conmutación acorde a EN/IEC 61800-3 categoria C2
      Integrado con capacidad de sujeción: 150 m máxima corriente de conmutación acorde a EN/IEC 61800-3 categoría C3
  • Grado de protección IP :
    • IP21 acorde a IEC 61800-5-1
      IP21 acorde a IEC 60529
  • Grado de protección IP :
    • UL tipo 1 acorde a UL 508C
  • Tipo de refrigeración : Convencional forzada
  • Frecuencia de alimentación : 50...60 Hz - 5...5 %
  • Tensión de alimentación nominal [Us] : 380...480 V - 15...10 %
  • Potencia del motor en kW :
    • 2.2 kW - carga normal
      1.5 kW - carga pesada

  • Potencia del motor en HP :
    • 3 HP carga normal
      2 HP - carga pesada
  • Corriente de línea :
    • 4.3 A en 380 V - carga normal
      3.8 A en 480 V - carga normal
      3.1 A en 380 V - carga pesada
      2.9 A en 480 V - carga pesada
  • Corriente de cortocircuito de la red : 50 kA
  • Potencia aparente :
    • 3.2 kVA en 480 V - carga normal
      2.4 kVA en 480 V - carga pesada
  • Corriente de salida en continuo :
    • 5.6 A en 4 kHz - carga normal
      4 A en 4 kHz - carga pesada
  • Máxima corriente transitoria :
    • 6 A durante 60 s (carga normal)
      6.2 A durante 60 s (carga pesada)
  • Perfil de control de motor asíncrono :
    • Estándar de par constante
      Par variable estandar
      Modo optimo para el par
  • Perfil de control de motor síncrono :
    • Motor de imanes permanentes
      Motor de reluctancia síncrono
  • Frecuencia de salida : 0.0001…0.5 kHz
  • Rango de frecuencias de salida : 0.1…599 Hz
  • Frecuencia de conmutación nominal : 4 kHz
  • Frecuencia de conmutación :
    • 2...12 kHz adjustable
      4...12 kHz con factor de desclasificación de la capacidad

  • Función de seguridad : STO (safe torque off) SIL 3
  • Lógica de entrada digital : 16 velocidades preestablecidas
  • Protocolo del puerto de comunicación :
    • Ethernet
      Serie Modbus
      Modbus TCP

  • Tarjeta opcional :
    • Ranura A: módulo de comunicación, Profibus DP V1
      Ranura A: módulo de comunicación, Profinet
      Ranura A: módulo de comunicación, DeviceNet
      Ranura A: módulo de comunicación, Modbus TCP / EtherNet / IP
      Ranura A: módulo de comunicación, conexión en cadena CANopen RJ45
      Ranura A: módulo de comunicación, CANopen SUB-D 9
      Ranura A: módulo de comunicación, terminales de tornillo CANopen
      Ranura A / ranura B: módulo de extensión de E / S digitales y analógicas
      Ranura A / ranura B: módulo de extensión de relé de salida
      Espacio A, estado 1 módulo de conmutación, Ethernet IP / Modbus TCP / MD-Link
      Módulo de conmutación, BACnet MS / TP
      Módulo de comunicación, Ethernet Powerlink

Complementario

  • Tipo de montaje : Montaje en pared
  • Tensión de salida : <= de la potencia de la tensión de alimentación
  • Corriente temporal permisible :
    • 1.1 x In durante 60 s (carga normal)
      1.5 x In durante 60 s (carga pesada)

  • Compensación desliz. motor :
    • Se puede suprimir
      Regulable
      Automático sea cual sea la carga
      No disponible en motores de imanes permanentes
  • Rampas de aceleración y deceleración :
    • Líneal ajustable por separado de 0,01...9999 s
  • Frenado hasta parada : Mediante inyección de DC
  • Tipo de protección :
    • Protección térmica : motor
      Safe torque off: motor
      Rotura de fase del motor: motor
      Protección térmica : variador
      Safe torque off : variador
      Sobrecalentamiento : variador
      Sobrecorriente entre fases de salida y tierra : variador
      Sobrecarga de voltaje de salida : variador
      Protección contra cortocircuitos : variador
      Rotura de fase del motor : variador
      Sobretensiones en el bus de DC : variador
      Sobretensión de alimentación de línea : variador
      Subtensión de alimentación de línea : variador
      Pérdida de fase de suministro de línea : variador
      Exceso de velocidad : variador
      Rotura en el circuito de control : variador
  • Resolución de frecuencia :
    • Unidad de visualización: 0,1 Hz
      Entrada analógica: 0.012 / 50 Hz
  • Conexiones - terminales :
    • Control : terminales de tornillo extraíbles 0,5 ... 1,5 mm² / AWG 20 ... AWG 16
      De lado : terminal de tornillo 2.5 ... 6 mm² AWG 14 ... AWG 10
      Motor : terminal de tornillo 2.5 ... 6 mm² AWG 14 ... AWG 10
  • Tipo de conector :
    • RJ45 (en el terminal gráfico remoto) para Ethernet / Modbus TCP
      RJ45 (en el terminal gráfico remoto) para serie Modbus
  • Bloquo estándar : Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP
  • Número de direcciones : 1… 247 para serie Modbus
  • Método de acceso : Modbus TCP esclavo
  • Suministros :
    • Alimentación externa para entradas digitales: 24 VDC (19… 30 V), <1,25 mA, protección contra sobrecargas y cortocircuitos
      Alimentación interna para potenciómetro de referencia (1 a 10 kOhm): 10,5 VDC +/- 5%, <10 mA, protección contra sobrecargas y cortocircuitos
      Alimentación interna para entradas digitales y STO: 24 VDC (21… 27 V), <200 mA, protección contra sobrecargas y cortocircuitos
  • Señalizaciones en local :
    • 3 LED para diagnóstico local
      3 LED (dos colores) para estado de comunicación integrado
      4 LED (dos colores) para el estado del módulo de comunicación
      1 LED (rojo) de presencia de tensión
  • Anchura : 144 mm
  • Altura : 350 mm
  • Profundidad : 203 mm
  • Peso del producto : 4.5 kg
  • Número de entrada analógica : 3
  • Tipo de entrada análogica :
    • AI1, AI2, AI3 voltaje configurable por software: 0 ... 10 VDC, impedancia: 30 kOhm, resolución 12 bits
      AI1, AI2, AI3 corriente configurable por software: 0 ... 20 mA / 4 ... 20 mA, impedancia: 250 Ohm, resolución 12 bits
  • Número de entrada digital : 8
  • Entrada discreta :
    • DI1 ... DI6 programable, 24 VDC (<= 30 V), impedancia: 3,5 kOhm
      DI5, DI6 programables como entrada de pulsos: 0… 30 kHz, 24 VDC (<= 30 V)
      STOA, par seguro STOB desactivado, 24 VDC (<= 30 V), impedancia:> 2,2 kOhm
  • Fase marcador :
    • DI1 ... DI6: PLC de nivel 1 de entrada discreta acorde a EN / IEC 61131-2
      DI5, DI6: PLC de nivel 1 de entrada discreta acorde a IEC 65A-68
      STOA, STOB: PLC de nivel 1 de entrada discreta acorde a EN / IEC 61131-2
  • Entrada lógica :
    • Lógica positiva (fuente) (DI1 ... DI6), <5 V (estado 0),> 11 V (estado 0)
      Lógica negativa (disipador) (DI1 ... DI6),> 16 V (estado 0), <10 V (estado 0)
      Lógica positiva (fuente) (DI5, DI6), <0,6 V (estado 0),> 2,5 V (estado 0)
      Lógica positiva (fuente) (STOA, STOB), <5 V (estado 0),> 11 V (estado 0)
  • Número de salida analógica : 2
  • Tipo de salida análogica :
    • Tensión configurable por software AO1, AO2: 0 ... 10 VDC impedancia 470 Ohm, resolución 10 bits
      Corriente configurable por software AO1, AO2: 0 ... 20 mA, resolución 10 bits
  • Duración de muestreo :
    • 2 ms +/- 0,5 ms (DI1 ... DI4) - entrada discreta
      5 ms +/- 1 ms (DI5, DI6) - entrada discreta
      5 ms +/- 0,1 ms (AI1, AI2, AI3) - entrada analógica
      10 ms +/- 1 ms (AO1) - salida analógica
  • Precisión :
    • +/- 0,6% AI1, AI2, AI3 para una variación de temperatura entrada analógica de 60 ° C
      +/- 1% AO1, AO2 para una variación de temperatura 60 ° C salida analógica

  • Error lineal :
    • AI1, AI2, AI3: +/- 0,15% del valor máximo para entrada analógica
      AO1, AO2: +/- 0,2% para salida analógica
  • Numero de salidas relé : 3
  • Tipo de salida de relé :
    • Lógica relé configurable R1: relé de avería NA / NC durabilidad eléctrica 100000 ciclos
      Lógica relé configurable R2: relé de secuencia NA durabilidad eléctrica 100000 ciclos
      Lógica relé configurable R3: relé de secuencia NA durabilidad eléctrica 100000 ciclos
  • Tiempo de actualización :
    • Salida de relé (R1, R2, R3): 5 ms (+/- 0,5 ms)
  • Corriente mínima de conmutación :
    • Salida de relé R1, R2, R3: 5 mA a 24 VDC
  • Intensidad de conmutación máxima :
    • Salida de relé R1, R2, R3 con carga resistiva, cos phi = 1: 3 A a 250 VAC
      Salida de relé R1, R2, R3 con carga resistiva, cos phi = 1: 3 A a 30 VDC
      Salida de relé R1, R2, R3 en carga inductiva, cos phi = 0.4 y L / R = 7 ms: 2 A a 250 VAC
      Salida de relé R1, R2, R3 en carga inductiva, cos phi = 0.4 y L / R = 7 ms: 2 A a 30 VDC
  • Aislamiento : Aislamiento galvánico entre terminales de alimentación y control
  • Selección de aplicación de variador de velocidad :
    • Compresor centrifugo Edificios - HVAC
      Otras aplicaciones Procesos en sector de la alimentación
      Ventilador Mineria, minerales y metales
      Bomba Mineria, minerales y metales
      Ventilador Petroleo y gas
      Otras aplicaciones Agua y tratamiento de agua
      Compresor de tornillo Edificios - HVAC
      Bomba Procesos en sector de la alimentación
      Ventilador Procesos en sector de la alimentación
      Atomizacón Procesos en sector de la alimentación
      Bomba sumergible Petroleo y gas
      Bomba de inyección de agua Petroleo y gas
      Bomba de inyección Petroleo y gas
      Compresor para refinería Petroleo y gas
      Bomba centrífuga Agua y tratamiento de agua
      Bomba de desplazamiento Agua y tratamiento de agua
      Bomba sumergible Agua y tratamiento de agua
      Bomba de tornillo Agua y tratamiento de agua
      Compresor volumétrico Agua y tratamiento de agua
      Compresor de tornillo Agua y tratamiento de agua
      Compresor centrifugo Agua y tratamiento de agua
      Ventilador Agua y tratamiento de agua
      Grúa Agua y tratamiento de agua
      Mezclador Agua y tratamiento de agua
  • Rango de potencia del motor AC-3 :
    • 2.2…3 kW en 380…440 V 3 fases
      2.2…3 kW en 480…500 V 3 fases

Entorno

  • Resistencia de aislamiento : > 1 MOhm 500 VDC durante 1 minuto a tierra
  • Nivel de ruido : 54.5 dB acorde a 86/188/EEC
  • Potencia disipada en W :
    • Convencional natural - 30 W en 380 V 4 kHz
      Convencional forzada - 60 W en 380 V 4 kHz

  • Volumen de aire frío : 38 m3/h
  • Posición de funcionamiento : Vertical +/- 10 grados
  • THDI máximo : <48 % desde 80…100% de carga acorde a IEC 61000-3-12
  • Compatibilidad electromagnética :
    • Prueba de inmunidad de descarga electroestática nivel 3 acorde a IEC 61000-4-2
      Prueba de inmunidad de campo electromagnético de radiofrecuencia radiada nivel 3 acorde a IEC 61000-4-3
      Prueba de inmunidad a ráfagas / transitorios eléctricos rápidos nivel 4 acorde a IEC 61000-4-4
      1.2 / 50 µs - 8/20 µs prueba de inmunidad contra sobretensiones nivel 3 acorde a IEC 61000-4-5
      Prueba de inmunidad de radiofrecuencia conducida nivel 3 acorde a IEC 61000-4-6
  • Grado de contaminación : 2 acorde a EN/IEC 61800-5-1
  • Resistencia a las vibraciones :
    • 1,5 mm pico a pico (f = 2… 13 Hz) acorde a IEC 60068-2-6
      1 gn (f = 13… 200 Hz) acorde a IEC 60068-2-6
  • Resistencia a los choques : 15 gn para 11 ms acorde a IEC 60068-2-27
  • Humedad relativa : 5… 95% sin condensación acorde a IEC 60068-2-3
  • Temperatura ambiente de funcionamiento :
    • -15…50 °C - sin
      50…60 °C - con factor de desclasificación de la capacidad

  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Altitud máxima de funcionamiento :
    • <= 1000 m sin
      1000 ... 4800 m con reducción de corriente del 1% por 100 m

  • Normas :
    • UL 508C
      EN/IEC 61800-3
      Entorno 2 categoria C2 EN/IEC 61800-3
      Environment 2 category C3 EN/IEC 61800-3
      EN/IEC 61800-5-1
      IEC 61000-3-12
      IEC 60721-3
      IEC 61508
      IEC 13849-1
  • Certificaciones de producto :
    • ATEX INERIS
      DNV-GL
      Zona ATEX 2/22
      UL
      CSA
      TÜV
  • Marcado : CE

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí

Ficha Técnica :

Ver todos los detalles
