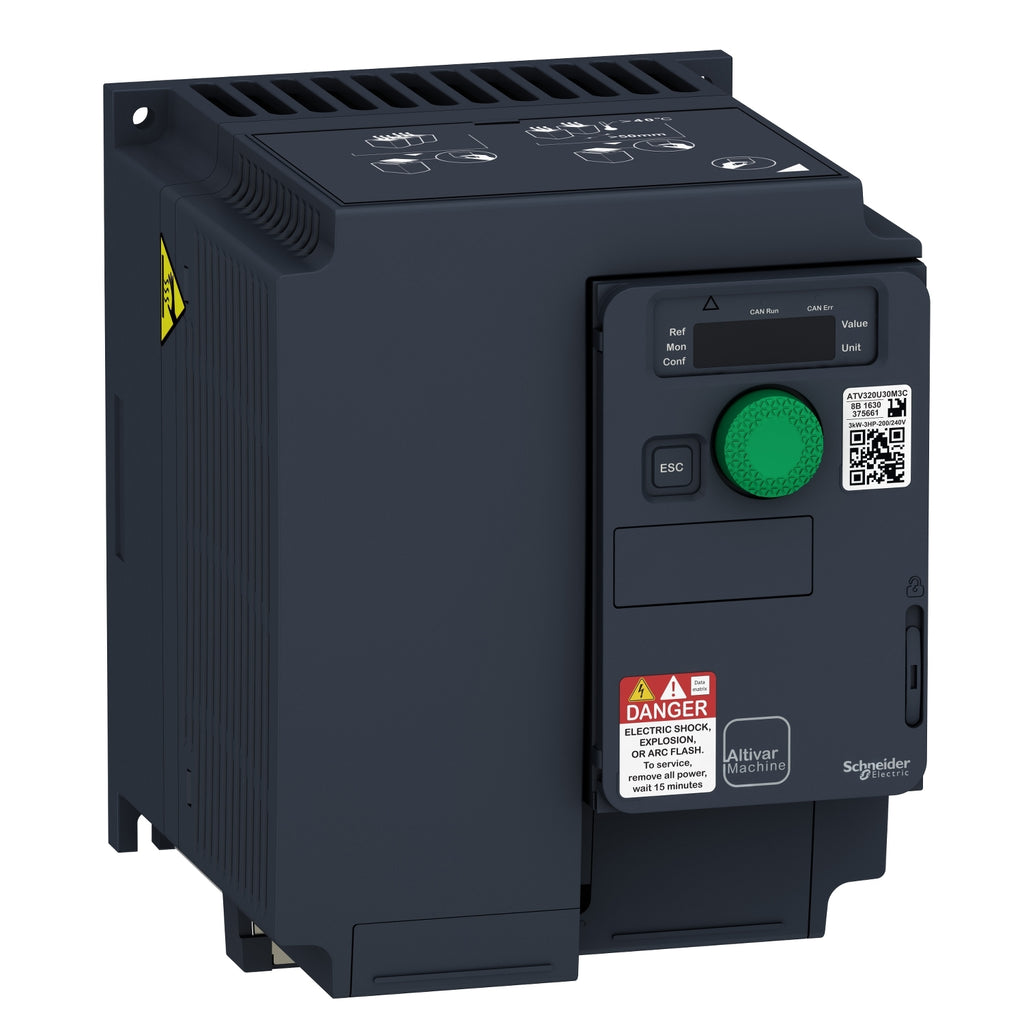

Variador de Velocidad Altivar 320 - 17.5A - 200-240VAC - ATV320U40M3C - SCHNEIDER

Variador de Velocidad Altivar 320 - 17.5A - 200-240VAC - ATV320U40M3C - SCHNEIDER

Preguntas frecuentes

>Entendemos que puede tener algunas preocupaciones cuando nos compra por primera vez. Para esto, hemos respondido sus preguntas directamente aquí. Estamos listos para servirte.



¿Sus productos de la marca Schneider Electric son originales?

Sí. Todos nuestros productos son originales. Es fácil de identificar con herramienta anticopia.

¿Son distribuidores oficiales de Schneider Electric en Perú?

Sí, somos canal digital oficial de Schneider Electric. Puedes revisar nuestra certificación aquí.

¿Tiene una tienda para venir a comprar?

Tendremos una tienda pronto. Por ahora solo realizamos recojos en nuestra oficina ubicada en Calle Apurímac 114 - Ate o haciendo entregas.

Importante: Cuando envíe la orden de compra y el pago, el vendedor la revisará. Cuando se acepte su orden y se procese el pago, el vendedor le indicará la hora de recojo de su pedido.

¿Hacen envíos a provincia?

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

¿Pueden realizar entregas?

Si. Realizamos entregas con previa coordinación.

¿Cuánto tiempo lleva la entrega?

Depende de la disponibilidad y del tiempo de recepción de su orden de compra y pago. Si el producto está disponible y envías la orden de compra y el pago a primera hora del día, te lo podemos entregar el mismo día.

¿Hay algún monto mínimo de compra?

Sí. Hay una orden de compra mínima de 300 soles.

¿Cómo solicito una cotización?

Envía tu requerimiento vía Whatsapp o correo electrónico en cualquier formato de tu preferencia y te atenderemos a la brevedad.

¿Puedo solicitar el producto y el precio por teléfono?

Sí, puede decirnos su requerimiento por teléfono. Le pediremos los detalles como nombre, número de teléfono o móvil, nombre de Empresa, RUC y su correo electrónico ,luego le enviaremos una cotización formal mediante el correo o mediante WhatsApp.

Quiero hacer una compra ¿Qué debo hacer?

Envíenos la orden de compra de su formato y el comprobante de pago , ya sea por correo o WhatsApp y su asesor de venta le brindara una fecha y hora de recojo o entrega.

¿Cómo puedo pagar?

 Debe depositarnos en una de nuestras cuentas bancarias que se enumeran a continuación:

Banco BBVA

CTA. BBVA DÓLARES : 0011-0146-0100023584-84 || CCI: 011-146-000100023584-84

CTA. BBVA SOLES : 0011-0146-0200273197-80 || CCI: 011-146-000200273197-80



¿Puedo comprar con crédito?

Aceptamos solo depósito completo antes de la entrega.

¿Qué moneda aceptan?

Aceptamos soles peruanos y dólares americanos.

¿Recibo alguna confirmación de la entrega?

Sí, obtendrá Guía de Remisión como confirmación que hemos entregado y usted aceptó el pedido.

¿Cómo recibiré la factura?

Le enviaremos la factura por correo electrónico o WhatsApp. Si desea una factura física, infórmenos por adelantado.

¿Puedo cambiar el producto una vez que lo acepté porque hice un pedido incorrecto?

No. Debe revisar su pedido en el lugar de entrega. No será posible cambiar el producto más adelante.

¿Me devolverán el dinero porque no quiero el producto?

No hay posibilidad de devolución del dinero una vez que pagó y recibió el pedido.

Condiciones de venta

Aceptación de la venta

  • Una vez aceptada la cotización, el cliente deberá generar la orden de compra respectiva la cual debe ser enviada al correo ventas@fcmsolutionsperu.com o mediante WhatsApp.
  • Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora del despacho del producto según el stock disponible.

Cambios y devoluciones

  • Una vez que la orden de compra fue aprobada por el departamento de compras o el área asignada de su compañía, el pedido no podrá ser modificado , salvo acuerdo de ambas partes.
  • En el caso de cancelación de pedido , FCM SOLUTIONS E.I.R.L se reserva el derecho de no aceptarla y establecer una compensación por la anulación, salvo acuerdo de ambas partes.
  • Sólo se aceptarán anulaciones de OC, por productos que no cuentan con stock disponible.
  • No se aceptarán anulaciones por productos que son de importación o fabricación cuyo proceso haya sido iniciado.
  • No se aceptarán devoluciones por productos que hayan sido expuestos a la humedad , líquidos o sustancias que deterioren su capacidad y funcionamiento.
  • No se aceptarán devoluciones por productos que hayan sido manipulados por personal no autorizado o ajeno a la entidad a quien se le efectuó la venta.

Entrega

  • En los casos de venta al contado (previo pago: vía transferencia bancaria o depósito en cuenta) , el plazo de entrega tendrá vigencia a partir de que el departamento de ventas confirme el pago efectuado.
  • Para entregas gratuitas se debe cumplir con un mínimo de compra de 10000 soles o 2500 dólares americanos ( incluido igv) sujeto a restricciones.
  • Para delivery cada zona (sur , norte y este) cuenta con un cronograma.
  • Para envíos al interior del país se recepcionan las órdenes de compra ( máximo 12:00 p.m ) , pasada la hora pactada será programado para el día siguiente. Además se establece que los envíos se realizan máximo hasta las 3:30 p.m con pagadero en destino.
  • El cliente tiene la opción de elegir su agencia de preferencia ,brindando su clave ( en caso de tenerla ).

Responsabilidades

  • No será responsabilidad de FCM SOLUTIONS E.I.R.L la entrega fuera del tiempo establecido de los productos debido a pagos pendientes o regularizaciones de documentos.
  • El retraso de la entrega de los productos , no da lugar a la anulación del pedido.

Cobranzas

  • Si el cliente cuenta con una línea de crédito con deudas pendientes , FCM SOLUTIONS E.I.R.L tiene derecho a suspender las entregas de nuevos pedidos o de saldos pendientes.
  • Si el cliente cuenta con línea de crédito previamente aprobada por Gerencia General , la empresa FCM SOLUTIONS E.I.R.L le brinda un plazo de 15 días calendarios adicionales a la fecha de vencimiento para efectuar la cancelación de las facturas pendientes , transcurrido dicho plazo y previo aviso de nuestro Departamento de Logística , se procederá a reportar a centrales de riesgo de  INFOCORP o SENTINEL la factura impaga.


Politicas de Envío

Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora de la entrega del pedido según el stock disponible.

La entregas en Lima se realizan por pago adicional de S/ 20 en zonas con nuestra cobertura.

Zonas sin cobertura en Lima

- Ancon , Carabayllo , Santa Rosa, Puente Piedra, Comas, San Miguel, San Juan de Lurigancho, Santa María del Mar y Punta Negra.

Envíos a provincia

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.



Diseñado para mejorar la eficacia y eficiencia de las máquinas.

Descripción

El producto Altivar Machine ATV320 IP20 es un variador de velocidad para motores trifásicos asíncronos y síncronos de 0,18 a 15 kW.

El variador Altivar Machine ATV320 es robusto, fácil de poner en marcha y fácil de integrar en diferentes diseños y gabinetes de máquinas. También se puede integrar en arquitecturas de automatización de uso común. Los variadores de velocidad Altivar Machine ATV320 son particularmente adecuados para aplicaciones que involucran máquinas industriales simples. Además, Altivar Machine ATV320 incorpora muchas funciones prácticas para que se puedan cubrir los requisitos de aplicaciones avanzadas. Altivar Machine ATV320 está diseñado para mejorar el rendimiento de la máquina y aumentar la disponibilidad de la máquina al tiempo que reduce el costo total de la máquina.

Beneficios

Dos tipos de formato. Libro y diseño compacto para una integración fácil y rentable con varios diseños de máquinas y para colocar dentro de tableros o marcos de máquinas.

La conectividad avanzada permite la integración con muchas  redes de comunicación Ethernet y en serie más comunes, desde EtherNet IP hasta CANopen, complementando la integración con las soluciones EcoStruxure Machine de Schneider Electric y facilitando el cumplimiento de PLCopen.

Control de motor fiable y preciso de motores asíncronos y síncronos.

Diseño robusto con placas de circuito impreso revestidas IEC 60721-3-3 clase 3C3 para ampliar la disponibilidad de la máquina en condiciones ambientales adversas, por ejemplo, a temperaturas ambiente de hasta 60 ° C sin necesidad de refrigeración adicional.

Seguridad integral integrada con, además de Safety Torque Off, cuatro funciones para un monitoreo de seguridad completo para simplificar la certificación de la máquina y el cumplimiento de la Directiva de Máquinas 2006/42 / EC.

Especificaciones

Principal

  • Gama de producto : Altivar Machine ATV320
  • Tipo de producto : Variador de velocidad
  • Aplicación específica de producto : Máquinas complejas
  • Nombre corto del dispositivo : ATV320
  • Format of the control block : Compacto
  • Destino del producto :
      • Motores síncronos
      • Motores asíncronos
  • Filtro CEM : Sin filtro CEM
  • Grado de protección IP : IP20
  • Tipo de refrigeración : Ventilador
  • Número de fases de la red : 3 fases
  • Tensión de alimentación asignada [Us] : 200...240 V - 15...10 %
  • Frecuencia de alimentación : 50...60 Hz - 5...5 %
  • Potencia del motor en kW : 4 kW para carga pesada
  • Potencia del motor en HP : 5 HP para carga pesada
  • Corriente de línea :
      • 23.8 A en 200 V - carga pesada
      • 19.9 A en 240 V - carga pesada
  • Corriente de cortocircuito de la red : 5 kA
  • Potencia aparente : 8.3 kVA en 240 V - carga pesada
  • Corriente de salida en continuo :
      • 17.5 A en 4 kHz para carga pesada
  • Máxima corriente transitoria :
      • 26.3 A durabilidad eléctrica 60 s -carga pesada
  • Rango de potencia : 4...5.5 kW
  • Perfil de control de motor asíncrono :
      • Ley tensión/frecuencia, 5 puntos
      • Control vectorial de flujo sin sensor, estándar
      • Ley tensión/frecuencia - ahorro de energía, U/f cuadrática
      • Control vectorial sin sensor
      • Ley tensión/frecuencia, 2 puntos
  • Perfil de control de motor síncrono : Control de vector sin sensor
  • Rango de frecuencias de salida : 0,1…599 Hz
  • Frecuencia de conmutación nominal : 4 kHz
  • Frecuencia de conmutación :
      • 2...16 kHz regulable
      • 4...16 kHz con
  • Función de seguridad :
      • STO (par seguro desactivado) SIL 3
      • SLS (rotação limitada de segura)
      • SS1 (parada segura 1)
      • Velocidad máxima segura
      • Protección de puerta
  • Protocolo del puerto de comunicación :
      • Serie Modbus
      • CANopen
  • Optional communication module :
      • encadenamiento CANopen RJ45
      • CANopen SUB-D 9
      • estilo abierto CANopen bloco terminal
      • EtherCAT RJ45
      • DeviceNet
      • Ethernet/IP
      • Profibus DP V1
      • Profinet
      • Ethernet Powerlink

Complementario

  • Variante :
      • Versión estándar
      • Con interruptor de desconexión
  • Tensión de salida :
      • <= de la potencia de la tensión de alimentación
  • Corriente temporal permisible :
      • 1,5 x In durabilidad eléctrica 60 s - carga pesada
  • Rango de velocidades :
      • 1…100 para motor asíncrono en modo de bucle abierto
  • Precisión de velocidad :
      • +/-10% de deslizamiento nomin 0,2 Tn a Tn
  • Precisión de par : +/- 15%
  • Sobrepar transitorio : 170…200 % Par nominal del motor
  • Par de frenado :
      • <= 170 % durabilidad eléctrica 60 s con resistencia de frena
  • Bucle de regulación : Regulador PID ajustable
  • Compensación desliz, motor :
      • Automático sea cual sea la carga
      • Ajustable 0...300%
      • No disponible en ley tensión/frecuencia (2 ó 5 puntos)
  • Rampas de aceleración y deceleración :
      • Líneal
      • U
      • S
      • CUS
      • Conmutación de rampa
      • Acceleration/deceleration ramp adaptation
      • Acceleration/deceleration automatic stop with DC injection
  • Frenado hasta parada : Mediante inyección de CC
  • Tipo de protección :
      • Interrupc fase entrada, estado 1 variador de velocidad
      • Sobreintensidad entre fases de salida y tierra, estado 1 variador de velocidad
      • Protección contra sobrecalentamiento estado 1 variador de velocidad
      • Cortocircuito entre fases del motor estado 1 variador de velocidad
      • Protección térmica, estado 1 variador de velocidad
  • Resolución de frecuencia :
      • Unidad visualización - 01 Hz
      • Entrada analógIca - 0,012/50 Hz
  • Consecutivo, seguido, continuo, adosado :
      • Terminal de tornillo - 1,5...2,5 mm², AWG 12...AWG 10 - alimentación
      • Terminal de tornillo - 1,5...2,5 mm², AWG 14...AWG 10 - DC bus
      • Terminal de tornillo - 1,5...2,5 mm², AWG 14...AWG 10 - motor/resistencia de frenado
      • Terminal de tornillo - 1,5...2,5 mm², AWG 20...AWG 16 - control
  • Tipo de conector : 1 RJ45 - en terminal para Modbus/CANopen
  • Interfaz física : RS 485 de dos hilos para Modbus serial/CANopen
  • Marco de transmisión : RTU para serie Modbus
  • Velocidad de transmisión :
      • 4,8, 9,6, 19,2, 38,4 kbit/s para serie Modbus
      • 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps para CANopen
  • Formato de los datos :
      • 8 bits, configurables, con o sin paridad para serie Modb
  • Tipo de polarización : Sin impedancia para serie Modbus
  • Número de direcciones :
      • 1…127 para CANopen
      • 1…247 para serie Modbus
  • Método de acceso : Esclavo CANopen
  • Suministro :
      • Alimentación interna para potenciómetro de referencia (1-10 kOhmios), estado 1 10,5 V DC +/- 5 %, <10 mA, resolución protección de sobrecarga y cortocircuito
  • Señalizaciones en local :
      • Ejecución de CANopen, 1 LED - verde
      • Error de CANopen 1 LED - rojo
      • Fallo de variador 1 LED - rojo
  • Anchura : 140.00 mm
  • Altura : 184.0 mm
  • Profundidad : 158,0 mm
  • Peso del producto : 2.2 kg
  • Número de entrada analógica : 3
  • Tipo de entrada analógica :
      • AI1 tensión, estado 1 0...10 VDC, impedancia: 30000 Ohm, impedancia 10 bits
      • AI2 tensión diferencial bipolar, estado 1 +/- 10 VDC, impedancia: 30000 Ohm, impedancia 10 bits
      • AI3 corriente, estado 1 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros patrones según configuración), impedancia: 250 Ohm, impedancia 10 bits
  • Número de entrada digital : 7
  • Entrada discreta :
      • Programable (común positivo/común negativo) - DI1...DI4)24...30 VDC, con PLC niv 1
      • Programable como entrada de pulsos 20 kpps - DI5)24...30 VDC, con PLC niv 1
      • Sonda PTC configur, por conm, : DI6)24...30 VDC
      • Par de torsión seguro - STO 24...30 VDC - 1500 Ohm
  • Entrada lógica :
      • Lógica negativa (fregadero) - DI1...DI6), > 19 V (estado 0), < 13 V (estado 0)
      • Lógica positiva (fuente) - DI1...DI6), < 5 V (estado 0), > 11 V (estado 0)
  • Número de salida analógica : 1
  • Tipo de salida analógica :
      • AQ1 corriente configurable por software, estado 1 0...20 mA, impedancia: 800 Ohm, impedancia 10
        bits
      • AQ1 tensión configurable por software, estado 1 0...10 V, impedancia: 470 Ohm, impedancia 10 bits
  • Duración de muestreo :
      • 2 ms - AI1, AI2, AI3) - entrada analógica
      • 2 ms - AQ1 - salida analógica
  • Precisión :
      • +/- 0,2 % AI1, AI2, AI3 para una temperatura de -10...60 °C entrada analógica
      • +/- 0,5 % AI1, AI2, AI3 para una temperatura de 25 °C entrada analógica
      • +/- 1 ° AQ1 para una temperatura de 25 °C salida analógica
      • +/- 2 % AQ1 para una temperatura de -10...60 °C salida analógica
  • Error líneal :
      • AI1, AI2, AI3, estado 1 +/-0,2...0,5 % del valor máximo para entrada analógica
      • AQ1, estado 1 +/- 0,3 % para salida analógica
  • Número de salida : 3
  • Salida discreta :
      • Lógica relé configurable,- R1A, R1B, R1C) NA/NC - 100000 ciclos
      • Lógica relé configurable : R2A, R2B) NA - 100000 ciclos
      • Lógica - : LO
  • Tiempo de actualización :
      • Entrad lógica : DI1...DI6), estado 1 8 ms : +/- 0,7 m
      • Salida de relé - R1A, R1B, R1C), estado 1 2
      • Salida de relé -: R2A, R2C), estado 1 2 ms
  • Corriente mínima de conmutación :
      •  Salida de relé R1, R2, estado 1 5 mA en 24 VDC
  • Intensidad de conmutación :
      • Salida de relé R1 en resistivo cables para , cos phi = 1, estado 1 3 A en 250 VAC
      • Salida de relé R1 en resistivo cables para , cos phi = 1, estado 1 4 A en 30 VDC
      • Salida de relé R1, R2 en inductivo cables para , cos phi = 0,4, estado 1 2 A en 250 VAC
      • Salida de relé R1, R2 en inductivo cables para , cos phi = 0,4, estado 1 2 A en 30 VDC
      • Salida de relé R2 en resistivo cables para , cos phi = 1, estado 1 5 A en 250 VAC
      • Salida de relé R2 en resistivo cables para , cos phi = 1, estado 1 5 A en 30 VDC
  • Aplicación específica : Maquinaria
  • Variable speed drive application selection :
      • Auto portante Elevación
      • Carrusel Manejo de materiales
      • Grúa Manejo de materiales
      • Plataforma de elevación Manejo de materiales
      • Máquinas paletizadoras - rendimiento medio Manejo de material
      • Mesa rotativa Manejo de materiales
      • Mesa giratoria Manejo de materiales
      • Corte - precisión media Trabajo material (madera, cerámica, piedra, pvc, metal)
      • Perforación Trabajo material (madera, cerámica, piedra, pvc, metal
      • Sierra Trabajo material (madera, cerámica, piedra, pvc, metal
      • De embolsado Embalaje
      • Cinta de alimentación - rendimiento bajo Embalaje
      • Llenado de botellas - operación intermitente Embalaje
      • Etiquetado línear Embalaje
      • Otras aplicaciones Embalaje
      • Estiramiento Embalaje
      • Bandeja de alimentación Embalaje
      • Tejido Textil
      • Imprentas Textil
      • Mezclador Textil
      • Automóvil Lavadoras
      • Otras aplicaciones Lavador
      • Grúa estándar - traslación o carro Elevación
  • Motor power range : 4…5.5 kW en 200…240 V 3 fases
  • Tipo de arranque motor : Variación de velocidad

Entorno

  • Aislamiento :
      • Aislamiento galvánico entre terminales de alimentación y control
  • Resistencia de aislamiento :
      • > 1 MOhm 500 VDC para 1 minuto a tierra
  • Nivel de ruido : 52 dB
  • Potencia disipada en W : Ventilador - 140.0 W en 200 V : 4 kHz
  • Volumen de aire frío : 16.4 m3/h
  • Posición de funcionamiento : Vertical +/- 10 grados
  • Compatibilidad electromagnética :
      • Prueba de inmunidad ante descarga electroestática nivel_3
      • Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3
      • Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4
      • Prueba de inmunidad de pico de tensión 1,2/50 μs - 8/20 μs nivel_3
      • Prueba de inmunidad de radio frecuencia conducida nivel_3
      • Prueba de inmunidad de huecos y caídas de tensión
  • Grado de contaminación : 2
  • Resistencia a las vibraciones :
      • 1 gn (f = 13…200 Hz)
      • 1,5 mm pico a pico (f = 2…13 Hz)
  • Resistencia a los choques : 15 gn para 11 ms
  • Humedad relativa :
      • 5…95 % sin condensación
      • 5…95 % sin goteo de agua
  • Temperatura ambiente de funcionamiento :
      • -10…50 °C sin desclasificación
      • 50…60 °C con
  • Temperatura ambiente de almacenamiento : -25...70 °C
  • Altitud máxima de funcionamiento :
      • <= 1000 m sin desclasificación
      • 1000...3000 m con desclasificación de corriente del 1% por 100 m
  • Características ambientales :
      • Resistente en ambientes químicos clase 3C3
      • Resistente en ambientes con polvo clase 3S2
  • Normas :
      • EN/IEC 61800-3
      • EN/IEC 61800-5-1
      • IEC 60721-3
      • IEC 61508
      • IEC 13849-1
      • UL 508C
      • UL 61800-5-1
      • CSA C22.2 No 274
  • Certificaciones de producto :
      • CE
      • ATEX
      • NOM
      • GOST
      • EAC
      • RCM
      • KC
      • REACH
  • Marcado :
      • CE
      • ATEX
      • UL
      • CSA
      • EAC
      • RCM

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí

 Ficha Técnica  Catálogo

Ver todos los detalles
