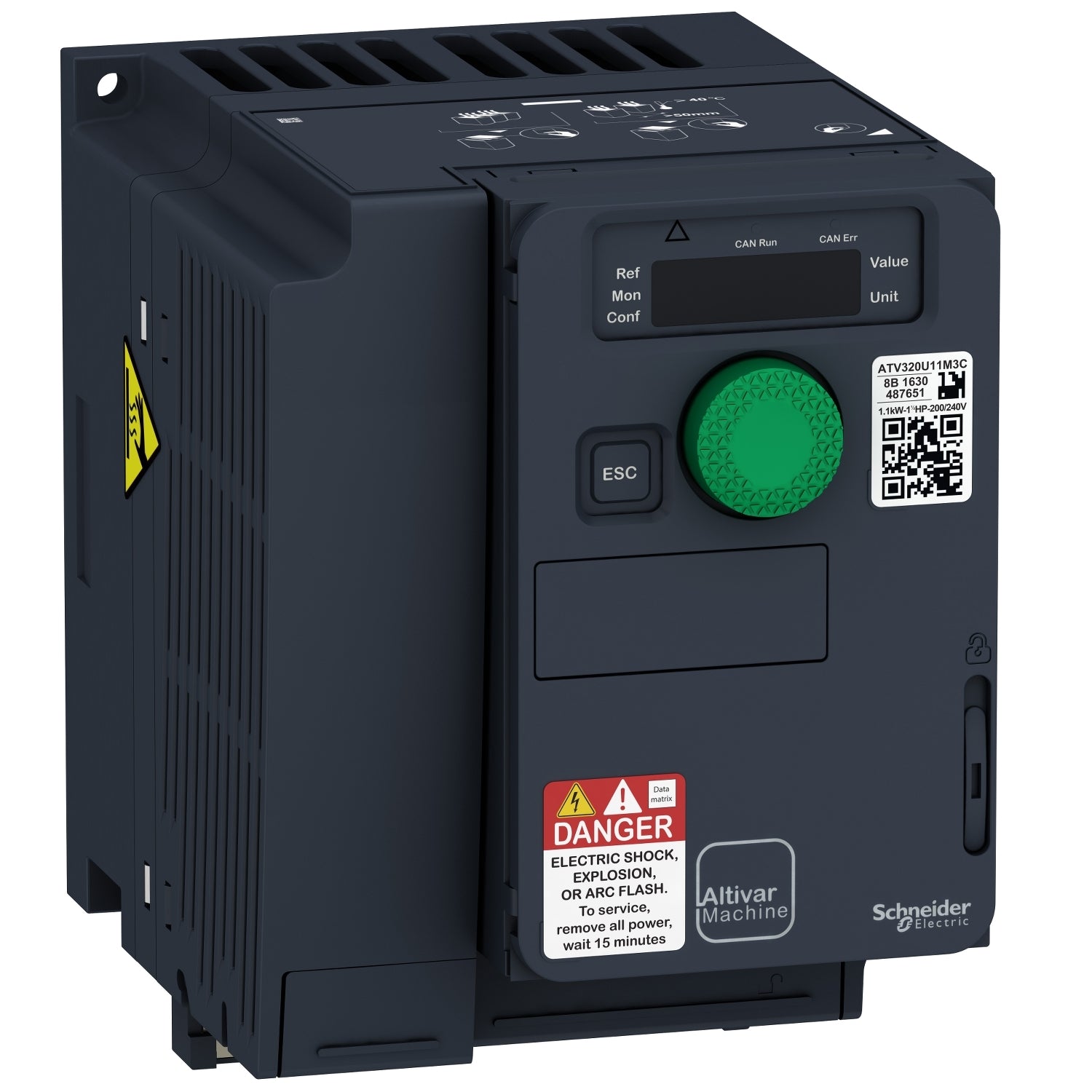

Variador de Velocidad Altivar 320 - 8A - 200-240VAC - ATV320U15M3C - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Diseñado para mejorar la eficacia y eficiencia de las máquinas

Descripción

El producto Altivar Machine ATV320 IP20 es un variador de velocidad para motores trifásicos asíncronos y síncronos de 0,18 a 15 kW.

El variador Altivar Machine ATV320 es robusto, fácil de poner en marcha y fácil de integrar en diferentes diseños y gabinetes de máquinas. También se puede integrar en arquitecturas de automatización de uso común. Los variadores de velocidad Altivar Machine ATV320 son particularmente adecuados para aplicaciones que involucran máquinas industriales simples. Además, Altivar Machine ATV320 incorpora muchas funciones prácticas para que se puedan cubrir los requisitos de aplicaciones avanzadas. Altivar Machine ATV320 está diseñado para mejorar el rendimiento de la máquina y aumentar la disponibilidad de la máquina al tiempo que reduce el costo total de la máquina.

Beneficios

Dos tipos de formato. Libro y diseño compacto para una integración fácil y rentable con varios diseños de máquinas y para colocar dentro de tableros o marcos de máquinas.

La conectividad avanzada permite la integración con muchas  redes de comunicación Ethernet y en serie más comunes, desde EtherNet IP hasta CANopen, complementando la integración con las soluciones EcoStruxure Machine de Schneider Electric y facilitando el cumplimiento de PLCopen.

Control de motor fiable y preciso de motores asíncronos y síncronos.

Diseño robusto con placas de circuito impreso revestidas IEC 60721-3-3 clase 3C3 para ampliar la disponibilidad de la máquina en condiciones ambientales adversas, por ejemplo, a temperaturas ambiente de hasta 60 ° C sin necesidad de refrigeración adicional.

Seguridad integral integrada con, además de Safety Torque Off, cuatro funciones para un monitoreo de seguridad completo para simplificar la certificación de la máquina y el cumplimiento de la Directiva de Máquinas 2006/42 / EC.

Especificaciones

Principal

  • Gama de producto : Altivar Machine ATV320
  • Tipo de producto : Variador de velocidad
  • Aplicación específica de producto : Máquinas complejas
  • Nombre corto del dispositivo : ATV320
  • Format of the control block : Compacto
  • Destino del producto :
      • Motores síncronos
      • Motores asíncronos
  • Filtro CEM : Sin filtro CEM
  • Grado de protección IP : IP20
  • Tipo de refrigeración : Ventilador
  • Número de fases de la red : 3 fases
  • Tensión de alimentación asignada [Us] : 200...240 V - 15...10 %
  • Frecuencia de alimentación : 50...60 Hz - 5...5 %
  • Potencia del motor en kW : 1.5 kW para carga pesada
  • Potencia del motor en HP : 2.0 HP para carga pesada
  • Corriente de línea :
      • 11.1 A en 200 V - carga pesada
      • 9.3 A en 240 V - carga pesada
  • Corriente de cortocircuito de la red : 5 kA
  • Potencia aparente : 3.9 kVA en 240 V - carga pesada
  • Corriente de salida en continuo :
      • 8.0 A en 4 kHz para carga pesada
  • Máxima corriente transitoria :
      • 12.0 A durabilidad eléctrica 60 s -carga pesada
  • Rango de potencia : 1.5...2.2 kW
  • Perfil de control de motor asíncrono :
      • Ley tensión/frecuencia, 5 puntos
      • Control vectorial de flujo sin sensor, estándar
      • Ley tensión/frecuencia - ahorro de energía, U/f cuadrática
      • Control vectorial sin sensor
      • Ley tensión/frecuencia, 2 puntos
  • Perfil de control de motor síncrono : Control de vector sin sensor
  • Rango de frecuencias de salida : 0,1…599 Hz
  • Frecuencia de conmutación nominal : 4 kHz
  • Frecuencia de conmutación :
      • 2...16 kHz regulable
      • 4...16 kHz con
  • Función de seguridad :
      • STO (par seguro desactivado) SIL 3
      • SLS (rotação limitada de segura)
      • SS1 (parada segura 1)
      • Velocidad máxima segura
      • Protección de puerta
  • Protocolo del puerto de comunicación :
      • Serie Modbus
      • CANopen
  • Optional communication module :
      • encadenamiento CANopen RJ45
      • CANopen SUB-D 9
      • estilo abierto CANopen bloco terminal
      • EtherCAT RJ45
      • DeviceNet
      • Ethernet/IP
      • Profibus DP V1
      • Profinet
      • Ethernet Powerlink

Complementario

  • Variante :
      • Versión estándar
  • Tensión de salida :
      • <= de la potencia de la tensión de alimentación
  • Corriente temporal permisible :
      • 1,5 x In durabilidad eléctrica 60 s - carga pesada
  • Rango de velocidades :
      • 1…100 para motor asíncrono en modo de bucle abierto
  • Precisión de velocidad :
      • +/-10% de deslizamiento nomin 0,2 Tn a Tn
  • Precisión de par : +/- 15%
  • Sobrepar transitorio : 170…200 % Par nominal del motor
  • Par de frenado :
      • <= 170 % durabilidad eléctrica 60 s con resistencia de frena
  • Bucle de regulación : Regulador PID ajustable
  • Compensación desliz, motor :
      • Automático sea cual sea la carga
      • Ajustable 0...300%
      • No disponible en ley tensión/frecuencia (2 ó 5 puntos)
  • Rampas de aceleración y deceleración :
      • Líneal
      • U
      • S
      • CUS
      • Conmutación de rampa
      • Acceleration/deceleration ramp adaptation
      • Acceleration/deceleration automatic stop with DC injection
  • Frenado hasta parada : Mediante inyección de CC
  • Tipo de protección :
      • Interrupc fase entrada, estado 1 variador de velocidad
      • Sobreintensidad entre fases de salida y tierra, estado 1 variador de velocidad
      • Protección contra sobrecalentamiento estado 1 variador de velocidad
      • Cortocircuito entre fases del motor estado 1 variador de velocidad
      • Protección térmica, estado 1 variador de velocidad
  • Resolución de frecuencia :
      • Unidad visualización - 01 Hz
      • Entrada analógIca - 0,012/50 Hz
  • Consecutivo, seguido, continuo, adosado :
      • Terminal de tornillo - 1.5...2.5 mm², AWG 14...AWG 10 - alimentación
      • Terminal de tornillo - 1.5...2.5 mm², AWG 14...AWG 10 - DC bus
      • Terminal de tornillo - 1.5...2.5 mm², AWG 14 - AWG 10 - motor/resistencia de frenado
      • Terminal de tornillo - 1.5...2.5 mm², AWG 20...AWG 16 - control
  • Tipo de conector : 1 RJ45 - en terminal para Modbus/CANopen
  • Interfaz física : RS 485 de dos hilos para Modbus serial/CANopen
  • Marco de transmisión : RTU para serie Modbus
  • Velocidad de transmisión :
      • 4,8, 9,6, 19,2, 38,4 kbit/s para serie Modbus
      • 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps para CANopen
  • Formato de los datos :
      • 8 bits, configurables, con o sin paridad para serie Modb
  • Tipo de polarización : Sin impedancia para serie Modbus
  • Número de direcciones :
      • 1…127 para CANopen
      • 1…247 para serie Modbus
  • Método de acceso : Esclavo CANopen
  • Suministro :
      • Alimentación interna para potenciómetro de referencia (1-10 kOhmios), estado 1 10,5 V DC +/- 5 %, <10 mA, resolución protección de sobrecarga y cortocircuito
  • Señalizaciones en local :
      • Ejecución de CANopen, 1 LED - verde
      • Error de CANopen 1 LED - rojo
      • Fallo de variador 1 LED - rojo
  • Anchura : 105.0 mm
  • Altura : 143.0 mm
  • Profundidad : 138.0 mm
  • Peso del producto : 1.4 kg
  • Número de entrada analógica : 3
  • Tipo de entrada analógica :
      • AI1 tensión, estado 1 0...10 VDC, impedancia: 30000 Ohm, impedancia 10 bits
      • AI2 tensión diferencial bipolar, estado 1 +/- 10 VDC, impedancia: 30000 Ohm, impedancia 10 bits
      • AI3 corriente, estado 1 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros patrones según configuración), impedancia: 250 Ohm, impedancia 10 bits
  • Número de entrada digital : 7
  • Entrada discreta :
      • Programable (común positivo/común negativo) - DI1...DI4)24...30 VDC, con PLC niv 1
      • Programable como entrada de pulsos 20 kpps - DI5)24...30 VDC, con PLC niv 1
      • Sonda PTC configur, por conm, : DI6)24...30 VDC
      • Par de torsión seguro - STO 24...30 VDC - 1500 Ohm
  • Entrada lógica :
      • Lógica negativa (fregadero) - DI1...DI6), > 19 V (estado 0), < 13 V (estado 0)
      • Lógica positiva (fuente) - DI1...DI6), < 5 V (estado 0), > 11 V (estado 0)
  • Número de salida analógica : 1
  • Tipo de salida analógica :
      • AQ1 corriente configurable por software, estado 1 0...20 mA, impedancia: 800 Ohm, impedancia 10
        bits
      • AQ1 tensión configurable por software, estado 1 0...10 V, impedancia: 470 Ohm, impedancia 10 bits
  • Duración de muestreo :
      • 2 ms - AI1, AI2, AI3) - entrada analógica
      • 2 ms - AQ1 - salida analógica
  • Precisión :
      • +/- 0,2 % AI1, AI2, AI3 para una temperatura de -10...60 °C entrada analógica
      • +/- 0,5 % AI1, AI2, AI3 para una temperatura de 25 °C entrada analógica
      • +/- 1 ° AQ1 para una temperatura de 25 °C salida analógica
      • +/- 2 % AQ1 para una temperatura de -10...60 °C salida analógica
  • Error líneal :
      • AI1, AI2, AI3, estado 1 +/-0,2...0,5 % del valor máximo para entrada analógica
      • AQ1, estado 1 +/- 0,3 % para salida analógica
  • Número de salida : 3
  • Salida discreta :
      • Lógica relé configurable,- R1A, R1B, R1C) NA/NC - 100000 ciclos
      • Lógica relé configurable : R2A, R2B) NA - 100000 ciclos
      • Lógica - : LO
  • Tiempo de actualización :
      • Entrad lógica : DI1...DI6), estado 1 8 ms : +/- 0,7 m
      • Salida de relé - R1A, R1B, R1C), estado 1 2
      • Salida de relé -: R2A, R2C), estado 1 2 ms
  • Corriente mínima de conmutación :
      •  Salida de relé R1, R2, estado 1 5 mA en 24 VDC
  • Intensidad de conmutación :
      • Salida de relé R1 en resistivo cables para , cos phi = 1, estado 1 3 A en 250 VAC
      • Salida de relé R1 en resistivo cables para , cos phi = 1, estado 1 4 A en 30 VDC
      • Salida de relé R1, R2 en inductivo cables para , cos phi = 0,4, estado 1 2 A en 250 VAC
      • Salida de relé R1, R2 en inductivo cables para , cos phi = 0,4, estado 1 2 A en 30 VDC
      • Salida de relé R2 en resistivo cables para , cos phi = 1, estado 1 5 A en 250 VAC
      • Salida de relé R2 en resistivo cables para , cos phi = 1, estado 1 5 A en 30 VDC
  • Aplicación específica : Maquinaria
  • Variable speed drive application selection :
      • Auto portante Elevación
      • Carrusel Manejo de materiales
      • Grúa Manejo de materiales
      • Plataforma de elevación Manejo de materiales
      • Máquinas paletizadoras - rendimiento medio Manejo de material
      • Mesa rotativa Manejo de materiales
      • Mesa giratoria Manejo de materiales
      • Corte - precisión media Trabajo material (madera, cerámica, piedra, pvc, metal)
      • Perforación Trabajo material (madera, cerámica, piedra, pvc, metal
      • Sierra Trabajo material (madera, cerámica, piedra, pvc, metal
      • De embolsado Embalaje
      • Cinta de alimentación - rendimiento bajo Embalaje
      • Llenado de botellas - operación intermitente Embalaje
      • Etiquetado línear Embalaje
      • Otras aplicaciones Embalaje
      • Estiramiento Embalaje
      • Bandeja de alimentación Embalaje
      • Tejido Textil
      • Imprentas Textil
      • Mezclador Textil
      • Automóvil Lavadoras
      • Otras aplicaciones Lavador
      • Grúa estándar - traslación o carro Elevación
  • Motor power range : 1.5…2.2 kW en 200…240 V 3 fases
  • Tipo de arranque motor : Variación de velocidad

Entorno

  • Aislamiento :
      • Aislamiento galvánico entre terminales de alimentación y control
  • Resistencia de aislamiento :
      • > 1 MOhm 500 VDC para 1 minuto a tierra
  • Nivel de ruido : 52 dB
  • Potencia disipada en W :
      • Ventilador - 72.0 W en 200 V : 4 kHz
  • Volumen de aire frío : 14.8 m3
  • Posición de funcionamiento : Vertical +/- 10 grados
  • Compatibilidad electromagnética :
      • Prueba de inmunidad ante descarga electroestática nivel_3
      • Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3
      • Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4
      • Prueba de inmunidad de pico de tensión 1,2/50 μs - 8/20 μs nivel_3
      • Prueba de inmunidad de radio frecuencia conducida nivel_3
      • Prueba de inmunidad de huecos y caídas de tensión
  • Grado de contaminación : 2
  • Resistencia a las vibraciones :
      • 1 gn (f = 13…200 Hz)
      • 1,5 mm pico a pico (f = 2…13 Hz)
  • Resistencia a los choques : 15 gn para 11 ms
  • Humedad relativa :
      • 5…95 % sin condensación
      • 5…95 % sin goteo de agua
  • Temperatura ambiente de funcionamiento :
      • -10…50 °C sin desclasificación
      • 50…60 °C con
  • Temperatura ambiente de almacenamiento : -25...70 °C
  • Altitud máxima de funcionamiento :
      • <= 1000 m sin desclasificación
      • 1000...3000 m con desclasificación de corriente del 1% por 100 m
  • Características ambientales :
      • Resistente en ambientes químicos clase 3C3
      • Resistente en ambientes con polvo clase 3S2
  • Normas :
      • EN/IEC 61800-3
      • EN/IEC 61800-5-1
      • IEC 60721-3
      • IEC 61508
      • IEC 13849-1
      • UL 508C
      • UL 61800-5-1
      • CSA C22.2 No 274
  • Certificaciones de producto :
      • CE
      • ATEX
      • NOM
      • GOST
      • EAC
      • RCM
      • KC
      • REACH
  • Marcado :
      • CE
      • ATEX
      • UL
      • CSA
      • EAC
      • RCM

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
