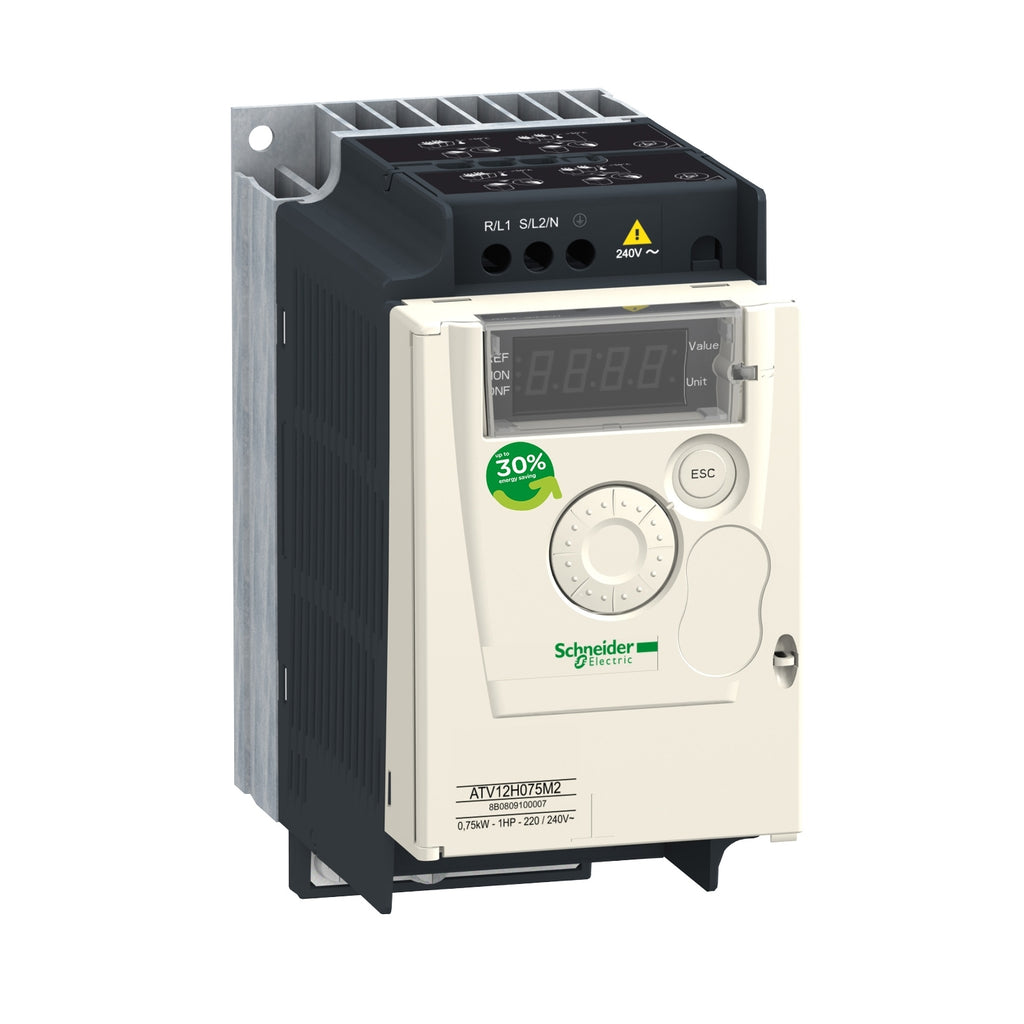

Variador de Velocidad Altivar 12 - 3.5A - 200-240V Monofásico - ATV12H055M2 - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 850.49
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Discreto en tamaño pero grande en rendimiento.

Descripción

El variador Altivar 12 es un variador de frecuencia para motores asíncronos trifásicos de 200… 240 V con una potencia nominal de 0,25 HP a 5 HP.

La facilidad de instalación del Altivar 12, basado en el principio Plug & Play, su tamaño compacto, sus funciones integradas y su versión alternativa de placa base lo hacen especialmente adecuado para aplicaciones que involucran máquinas industriales simples y ciertas máquinas de consumo.

Teniendo en cuenta las limitaciones que rigen la instalación y el uso en la etapa de diseño del producto, hemos podido ofrecer una solución rentable a los fabricantes de máquinas compactas simples (OEM) e instaladores.

Beneficios

  • Puede configurarse en su embalaje
  • Opción de inicio rápido que no requiere ajuste
  • Navegación intuitiva
  • Aún más compacto
  • Filtro EMC de categoría 1
  • Control local en el panel frontal
  • Enlace serie Modbus
  • Resistente a entornos operativos hostiles

Especificaciones

Principal

  • Gama de producto : Altivar 12
  • Tipo de producto : Variador de velocidad
  • Destino del producto : Motores asíncronos
  • Aplicación específica de producto : Máquina simple
  • Estilo de conjunto : Con disipación de calor
  • Nombre de componente : ATV12
  • Cantidad por juego : Juego de 1
  • Filtro CEM : Integrado
  • Ventilador integrado : Sin
  • Número de fases de la red : 1 fase
  • Tensión de alimentación nominal [Us] : 200...240 V - 15...10 %
  • Potencia del motor en kW : 0.55 kW
  • Potencia del motor en HP : 0.75 HP
  • Protocolo del puerto de comunicación : Modbus
  • Corriente de línea :
    • 8 A en 200 V
      6.7 A en 240 V

  • Rango de velocidades : 1…20
  • Sobrepar transitorio :
    • 150…170 % del par nominal del motor según el calibre del variador y el tipo de motor
  • Perfil de control de motor asíncrono ;
    • Relación de frecuencia/tensión quadrática
      Voltaje/frecuencia ratio (V/f)
      Control vector flujo sin detector
  • Grado de protección IP : IP20 sin placa de obturación en pieza superior
  • Nivel de ruido : 0 dB

Complementario

  • Frecuencia de alimentación :  50/60 Hz +/- 5 %
  • Tipo de conector : 1 RJ45 (en la parte frontal) para Modbus
  • Interfaz física : RS 485 de 2 hilos para Modbus
  • Marco de transmisión : RTU para Modbus
  • Velocidad de transmisión :
    • 4800 bit/s
      9600 bit/s
      19200 bit/s
      38400 bit/s

  • Número de direcciones : 1… 247 para Modbus
  • Servicio de comunicación :
    • Registros con lectura (03) 29 palabras
      Regis. únic. escr. (06) 29 palabras
      Reg. múlt. lect./escr. (16) 27 palabras
      Registradores múltiples de lectura/escritura (23) 4/4 palabras
      Identificación de dispositivo de lectura (43)

  • Corriente de cortocircuito de la red : 1 kA
  • Corriente de salida en continuo : 3.5 A en 4 kHz
  • Máxima corriente transitoria : 5.3 A para 60 s
  • Rango de frecuencias de salida : 0.5…400 Hz
  • Frecuencia de conmutación nominal : 4 kHz
  • Frecuencia de conmutación :
    • 2 ... 16 kHz regulable
      4 ... 16 kHz con factor de derrateo
  • Par de frenado : Hasta 70% del par motor nominal sin resistencia de frenado
  • Compensación desliz. motor :
    • Regulable
      Predeterminado de fábrica

  • Tensión de salida : 200...240 V 3 fases
  • Conexiones : Términal - 3,5 mm², AWG 12 - L1, L2, L3, U, V, W, PA, PC
  • Par de apriete : 0.8 N.m
  • Aislamiento : Eléctrico entre alimentación y control
  • Suministro :
    • Fuente de alimentación interna para potenciómetro de referencia, 5 VDC - 4.75…5.25 V, <10 mA, resolución protección de sobrecarga y cortocircuito
      Alimentación interna para entradas lógicas, 24 VDC - 20.4…28.8 V, <100 mA, resolución protección de sobrecarga y cortocircuito

  • Número de entrada analógica : 1
  • Tipo de entrada análogica :
    • Corriente configurable AI1 0...20 mA 250 Ohm
      Tensión configurable AI1 0...10 V 30 kOhm
      Tensión configurable AI1 0...5 V 30 kOhm
  • Número de entrada digital : 4
  • Entrada discreta : Programable LI1...LI4 24 V 18...30 V
  • Entrada lógica :
    • Lógica negativa (sink), > 16 V (estado 0), < 10 V (estado 1) 3.5 kOhm
      Lógica positiva (source), 0...< 5 V (estado 0), > 11 V (estado 1)
  • Duración de muestreo :
    • 20 ms, tolerancia +/- 1 ms para entrad lóg.
      10 ms para entrada analógica
  • Error lineal : +/- 0.3 % de máximo valor para entrada analógica
  • Número de salida analógica : 1
  • Tipo de salida análogica :
    • AO1 tensión configurable por software, 0...10 V, impedancia: 470 Ohm, impedancia 8 bits
      AO1 corriente configurable por software, 0...20 mA, impedancia: 800 Ohm, impedancia 8 bits
  • Número de salida digital : 2
  • Salida discreta :
    • Salida lógica LO+, LO-
      Salida relé protegida R1A, R1B, R1C 1 C/O
  • Corriente mínima de conmutación : 5 mA en 24 VDC para reles lógicos
  • Intensidad de conmutación máxima :
    • 2 A 250 VAC inductivo cos phi = 0,4 L/R = 7 ms reles lógico
      2 A 30 VDC inductivo cos phi = 0,4 L/R = 7 ms reles lógico
      3 A 250 VAC resistivo cos phi = 1 L/R = 0 ms reles lógico
      4 A 30 VDC resistivo cos phi = 1 L/R = 0 ms reles lógico

  • Rampas de aceleración y deceleración :
    • S
      Lineal de 0 a 999,9 s
      U
  • De desconexión a parada : Mediante inyección de DC, <30 s
  • Tipo de protección :
    • Sobretensión en la línea de alimentación
      Subtensión de la línea de alimentación
      Sobreintensidad entre fases de salida y tierra
      Protección contra sobrecalentamiento
      Cortocircuito entre fases del motor
      Contra pérdida de fase de entrada trifasica
      Protecion termica del varaidor porcalculo continui del I²t
  • Resolución de frecuencia :
    • Entrada analógica, convertido A/D, 10 bits
    • Unidad de visualización: 0,1 Hz
  • Constante de tiempo : 20 ms +/- 1 ms para cambio de referencia
  • Marcado : CE
  • Posición de funcionamiento : Vertical +/- 10 grados
  • Altura : 143 mm
  • Anchura : 72 mm
  • Profundidad : 131.2 mm
  • Peso del producto : 0.8 kg
  • Funcionalidad : Básico
  • Aplicación específica : Equipamiento comercial
  • Selección de aplicación de variador de velocidad :
    • Equipamiento comercial Mezclador
      Equipamiento comercial Otras aplicaciones
      Textil Metal

  • Tipo de arranque motor : Variador de velocidad

Entorno

  • Compatibilidad electromagnética :
    • Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 acorde a EN/IEC 61000-4-4
      Prueba de inmunidad ante descarga electroestática nivel_3 acorde a EN/IEC 61000-4-2
      Inmunidad a perturbaciones conducidas nivel_3 acorde a EN/IEC 61000-4-6
      Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 acorde a EN/IEC 61000-4-3
      Prueba de inmunidad frente a sobretensión nivel_3 acorde a EN/IEC 61000-4-5
      Prueba de inmunidad de huecos y caídas de tensión acorde a EN/IEC 61000-4-11
  • Soporte de sujeción de cables :
    • Emisiones radiadas entorno 2 categoria C2 acorde a EN / IEC 61800-3 2 ... 16 kHz cable apantallado
      Emisiones conducidas con filtro EMC integrado entorno 1 categoría C1 de acuerdo con EN / IEC 61800-3 2, 4, 8, 12 y 16 kHz cable de motor apantallado <5 m
      Emisiones conducidas con filtro EMC integrado entorno 1 categoría C2 de acuerdo con EN / IEC 61800-3 2 ... 12 kHz cable de motor apantallado <5 m
      Emisiones conducidas con filtro EMC integrado entorno 1 categoría C2 de acuerdo con EN / IEC 61800-3 cable de motor apantallado de 2, 4 y 16 kHz <10 m
      Emisiones conducidas con filtro EMC adicional entorno 1 categoría C1 acorde a EN / IEC 61800-3 4 ... 12 kHz cable de motor apantallado <20 m
      Emisiones conducidas con filtro EMC adicional entorno 1 categoría C2 de acuerdo con EN / IEC 61800-3 4 ... 12 kHz cable de motor apantallado <50 m
      Emisiones conducidas con filtro EMC adicional entorno 2 categoría C3 de acuerdo con EN / IEC 61800-3 4 ... 12 kHz cable de motor apantallado <50 m
  • Certificaciones de producto :
    • UL
      CSA
      GOST
      NOM
      C-Tick
  • Resistencia a las vibraciones :
    • 1 gn 13…200 Hz acorde a EN/IEC 60068-2-6
      1,5 mm pico a pico 3…13 Hz - motor desmontado en perfil DIN simétrico - acorde a EN/IEC 60068-2-6
  • Resistencia a los choques :
    • 15 gn para 11 ms acorde a EN/IEC 60068-2-27
  • Humedad relativa :
    • 5… 95% sin condensación acorde a IEC 60068-2-3
      5… 95% sin goteo de agua acorde a IEC 60068-2-3
  • Temperatura ambiente de almacenamiento : -25…70 °C
  • Temperatura ambiente de funcionamiento :
    • -10…40 °C cubierta protectora de la parte superior del motor extraída
      40…60 °C con disminución de corriente de 2,2 % por gra
      da
  • Altitud máxima de funcionamiento :
    • <= 1000 m sin deterioro
      > 1000 ... 2000 m con desclasificación de corriente del 1% por 100 m

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Sin mercurio : Sí
