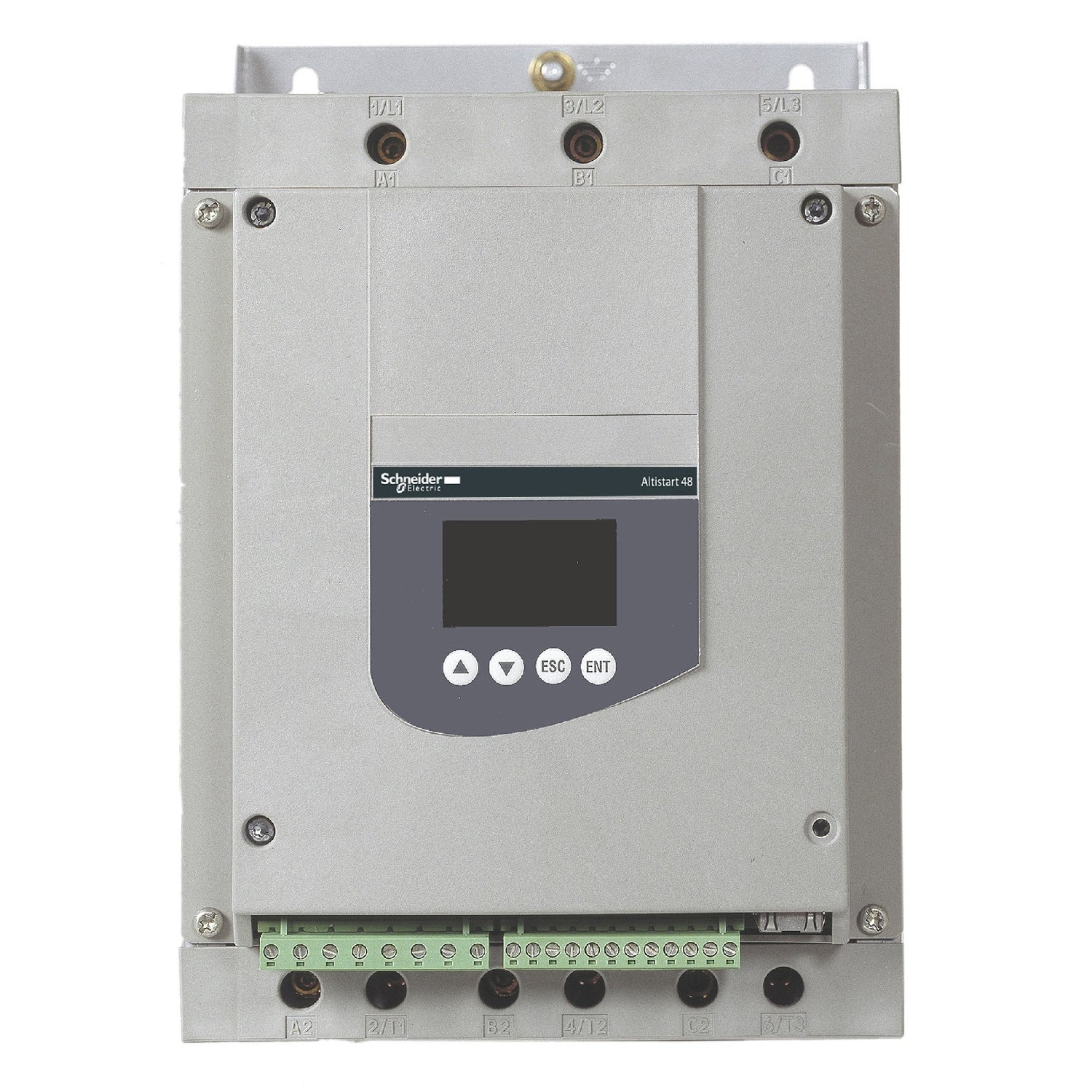

Arrancador Suave Altistart 48 - 62A - 200-690V Trifásico - ATS48D62Y - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 4,645.73
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

El arrancador suave más robusto y confiable.

Descripción

Arrancador suave Altistart 48 es un controlador con 6 tiristores que se utiliza para arranque suave controlado para motores asíncronos trifásicos de jaula de ardilla, para potencias comprendidas entre 4 y 900 kW

Ofrece funciones de arranque y deceleración suaves junto con funciones de protección de la máquina y del motor, así como funciones para comunicarse con los sistemas de control.

Estas funciones están diseñadas para su uso en las aplicaciones más comunes de máquinas centrífugas, bombas, ventiladores, compresores y transportadores, que se encuentran principalmente en las industrias de la construcción, alimentos y bebidas y química. Los algoritmos de alto rendimiento del Altistart 48 contribuyen significativamente a su robustez, seguridad y facilidad de configuración.

 Funciones principales son las siguientes :

  • Sistema de control de par-motor patentado (TCS)
  • Diseñado para aplicación estándar y severa
  • Función de arranque y parada en cascada
  • Protección integral (motor, arrancador y de máquina)
  • Modbus integrado

Altistart 48 es una solución rentable que puede :

  • Reducir los costos operativos de la máquina al reducir el estrés mecánico y mejorar la disponibilidad de la máquina.
  • Reducir la tensión en el sistema de distribución eléctrica al reducir los picos de corriente de línea y las caídas de voltaje durante el arranque del motor.

Especificaciones

Principal

  • Gama de producto : Altistart 48
  • Tipo de producto : Arrancador suave
  • Destino del producto : Motores asíncronos
  • Aplicación específica de producto : Cargas pesadas y bombeo
  • Nombre corto del dispositivo : ATS48
  • Tensión de alimentación [Us] : 208...690 V - 15...10 %
  • Potencia del motor en kW :
    • 11 kW en 230 V p/ aplicaciones severas
      15 kW en 230 V p/ aplicaciones estándares
      22 kW en 400 V p/ aplicaciones severas
      22 kW en 440 V p/ aplicaciones severas
      30 kW en 400 V p/ aplicaciones estándares
      30 kW en 440 V p/ aplicaciones estándares
      30 kW en 500 V p/ aplicaciones severas
      30 kW en 525 V p/ aplicaciones severas
      37 kW en 500 V p/ aplicaciones estándares
      37 kW en 525 V p/ aplicaciones estándares
      37 kW en 660 V p/ aplicaciones severas
      37 kW en 690 V p/ aplicaciones severas
      45 kW en 660 V p/ aplicaciones estándares
      45 kW en 690 V p/ aplicaciones estándares
  • Potencia del motor en HP :
    • 20 HP en 220 VAC
    • 40 HP en 440 VAC
    • 15 hp en 208 V p/ aplicaciones estándares
      15 hp en 230 V p/ aplicaciones severas
      20 hp en 230 V p/ aplicaciones estándares
      30 hp en 460 V p/ aplicaciones severas
      40 hp en 460 V p/ aplicaciones estándares
      40 hp en 575 V p/ aplicaciones severas
      50 hp en 575 V p/ aplicaciones estándares
  • Potencia disipada en W :
    • 153 W p/ aplicaciones estándares
      201 W p/ aplicaciones estándares
  • Categoría de empleo : AC-53A
  • Tipo de arranque :
    • Arranque con control de par (corriente limitada a 5 In)
  • Corriente nominal [Icl] :
    • 62 A para conexión en la línea de alimentación de motor p / aplicaciones severas
      62 A para conexión en la línea de alimentación de motor p / aplicaciones estándares
  • Grado de protección IP : IP20

Complementario

  • Estilo de conjunto : Con disipación de calor
  • Función disponible : Desviación externa (opcional)
  • Límites de tensión de alimentación : 177…759 V
  • Frecuencia de tensión de alimentación : 47,5...63 Hz
  • Conexión de dispositivo en envolvente : En la línea de alimentación de motor
  • Auste de fábrica actual : 52 A
  • Tensión del circuito de control [Uc] : 110 - 15 % a 230 + 10 %, 50/60 Hz
  • Consumo de circuito de control : 30 W
  • Número de salida digital : 2
  • Salida discreta :
    • (LO1) salida lógica 0 V común configurable
      (LO2) salida lógica 0 V común configurable
      (R1) salidas de relé relé de fallo NA
      (R2) salidas de relé fin del relé de arranque NA
      (R3) salidas de relé alimentado por motor NA
  • Precisión  absoluta salida : +/- 5 %
  • Corriente mínima de conmutación : 10 mA en 6 VDC para salidas relé
  • Intensidad de conmutación máxima :
    • Salida lógica 0.2 A at 30 VDC
      Salidas relé 1.8 A en 230 VAC inductivo cables para , cos phi = 0,5 20 ms
      Salidas relé 1.8 A en 30 VDC inductivo cables para , cos phi = 0,5 20 ms
  • Número de entrada digital : 5
  • Entrada discreta :
    • PTC, 750 Ohm en 25 °C
      - Par, Ejec, LI3, LI4 lógica, <= 8 mA 4300 Ohm
  • Tensión de entrada : 24 V <= 30 V
  • Entrada lógica : Lógica positiva Stop, Run, LI3, LI4 en el estado 0: <5 V y <= 2 mA en el estado 1:> 11 V,> = 5 mA
  • Corriente de arranque : 0.4...1.3 Icl ajustable
  • Tipo de salida análogica : Salida corriente AO, 0-20 mA o 4-20 mA, frecuencia de cambio <500 Ohm
  • Protocolo del puerto de comunicación : Modbus
  • Tipo de conector : 1 RJ45
  • Enlace datos comunicación : Serie
  • Interface física : Multipunto RS485
  • Velocidad de transmisión : 4800, 9600 o 19200 bps
  • Número máximo de nodos : 31
  • Tipo de protección :
    • Fallo de fase: línea
      Protección térmica: motor
      Protección térmica: arrancador

  • Marcado : CE
  • Tipo de refrigeración : Convencional natural
  • Posición de funcionamiento : Vertical +/- 10 grados
  • Altura : 275 mm
  • Anchura : 190 mm
  • Profundidad : 235 mm
  • Peso del producto : 8.3 kg
  • Rango de potencia del motor AC-3 :
    • 15…25 kW en 200…240 V 3 fases
      30…50 kW en 380…440 V 3 fases
      30…50 kW en 480…500 V 3 fases
  • Tipo de arranque motor : Arrancador suave

Entorno

  • Compatibilidad electromagnética :
    • Emisiones conducidas y radiadas nivel A de acuerdo con IEC 60947-4-2
      Emisiones conducidas y radiadas nivel B de acuerdo con IEC 60947-4-2
      Ondas oscilantes amortiguadas nivel 3 acorde a IEC 61000-4-12
      Nivel de descarga electrostática 3 de acuerdo con IEC 61000-4-2
      Inmunidad a transitorios eléctricos nivel 4 de acuerdo con IEC 61000-4-4
      Inmunidad a interferencias radioeléctricas radiadas nivel 3 de acuerdo con IEC 61000-4-3
      Nivel de impulso de tensión / corriente 3 de acuerdo con IEC 61000-4-5
  • Normas : EN/IEC 60947-4-2
  • Certificaciones de producto :
    • NOM 117
      GOST
      TCF
      UL
      DNV
      CCC
      SEPRO
      C-Tick
      CSA
  • Resistencia a las vibraciones :
    • 1 gn (f= 13…200 Hz) acorde a EN/IEC 60068-2-6
      1.5 mm (f= 2…13 Hz) acorde a EN/IEC 60068-2-6
  • Resistencia a los choques : 15 gn for 11 ms acorde a EN/IEC 60068-2-27
  • Nivel de ruido : 58 dB
  • Grado de contaminación : 3 acorde a IEC 60664-1
  • Humedad relativa : 0… 95% sin condensación o goteo de agua acorde a EN / IEC 60068-2-3
  • Temperatura ambiente de funcionamiento :
    • 40… 60 ° C (con reducción de corriente del 2% por ° C)
      -10… 40 ° C - sin
  • Temperatura ambiente de almacenamiento : -25…70 °C
  • Altitud máxima de funcionamiento :
    • <= 1000 m sin
      > 1000...2000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Sin mercurio : Sí

    Ficha Técnica :
