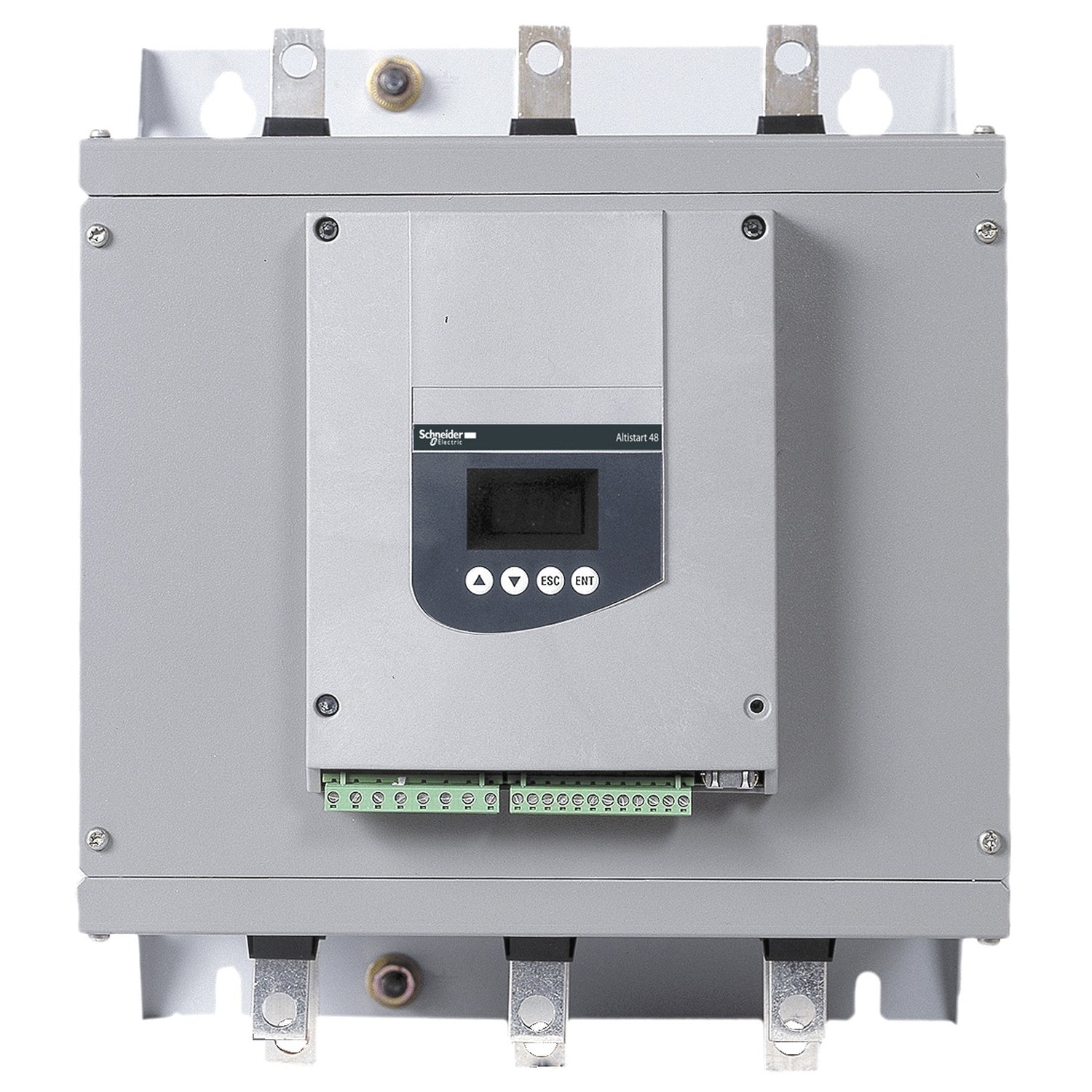

Arrancador Suave Altistart 48 - 320A - 200-690V Trifásico - ATS48C32Y - SCHNEIDER

El arrancador suave más robusto y confiable.

Descripción

Arrancador suave Altistart 48 es un controlador con 6 tiristores que se utiliza para arranque suave controlado para motores asíncronos trifásicos de jaula de ardilla, para potencias comprendidas entre 4 y 900 kW

Ofrece funciones de arranque y deceleración suaves junto con funciones de protección de la máquina y del motor, así como funciones para comunicarse con los sistemas de control.

Estas funciones están diseñadas para su uso en las aplicaciones más comunes de máquinas centrífugas, bombas, ventiladores, compresores y transportadores, que se encuentran principalmente en las industrias de la construcción, alimentos y bebidas y química. Los algoritmos de alto rendimiento del Altistart 48 contribuyen significativamente a su robustez, seguridad y facilidad de configuración.

 Funciones principales son las siguientes :

• Sistema de control de par-motor patentado (TCS)
• Diseñado para aplicación estándar y severa
• Función de arranque y parada en cascada
• Protección integral (motor, arrancador y de máquina)
• Modbus integrado

Altistart 48 es una solución rentable que puede :

• Reducir los costos operativos de la máquina al reducir el estrés mecánico y mejorar la disponibilidad de la máquina.
• Reducir la tensión en el sistema de distribución eléctrica al reducir los picos de corriente de línea y las caídas de voltaje durante el arranque del motor.

Especificaciones

Principal

• Gama de producto : Altistart 48
• Tipo de producto : Arrancador suave
• Destino del producto : Motores asíncronos
• Aplicación específica de producto : Cargas pesadas y bombeo
• Nombre corto del dispositivo : ATS48
• Tensión de alimentación [Us] : 208...690 V - 15...10 %
• Potencia del motor en kW :
• 132 kW en 400 V p/ aplicaciones severas
  132 kW en 440 V p/ aplicaciones severas
  160 kW en 400 V p/ aplicaciones estándares
  160 kW en 440 V p/ aplicaciones estándares
  160 kW en 500 V p/ aplicaciones severas
  160 kW en 525 V p/ aplicaciones severas
  220 kW en 500 V p/ aplicaciones estándares
  220 kW en 525 V p/ aplicaciones estándares
  220 kW en 660 V p/ aplicaciones severas
  250 kW en 660 V p/ aplicaciones estándares
  250 kW en 690 V p/ aplicaciones severas
  315 kW en 690 V p/ aplicaciones estándares
  75 kW en 230 V p/ aplicaciones severas
  90 kW en 230 V p/ aplicaciones estándares
• Potencia del motor en HP :
• 125 HP en 220 VAC
• 250 HP en 440 VAC
• 100 hp en 208 V p/ aplicaciones estándares
  100 hp en 230 V p/ aplicaciones severas
  125 hp en 230 V p/ aplicaciones estándares
  200 hp en 460 V p/ aplicaciones severas
  250 hp en 460 V p/ aplicaciones estándares
  250 hp en 575 V p/ aplicaciones severas
  300 hp en 575 V p/ aplicaciones estándares
  75 hp en 208 V p/ aplicaciones severas
• Potencia disipada en W :
• 695 W p/ aplicaciones estándares
  902 W p/ aplicaciones estándares
• Categoría de empleo : AC-53A
• Tipo de arranque :
• Arranque con control de par (corriente limitada a 5 In)
• Corriente nominal [Icl] :
• 320 A para conexión en la línea de alimentación de motor p / aplicaciones severas
  320 A para conexión en la línea de alimentación de motor p / aplicaciones estándares
• Grado de protección IP : IP00

Complementario

• Estilo de conjunto : Con disipación de calor
• Función disponible : Desviación externa (opcional)
• Límites de tensión de alimentación : 177…759 V
• Frecuencia de tensión de alimentación : 50...60 Hz - 5...5 %
• Límites de frecuencia de tensión de alimentación : 47,5...63 Hz
• Conexión de dispositivo en envolvente : En la línea de alimentación de motor
• Auste de fábrica actual : 302 A
• Tensión del circuito de control [Uc] : 110 - 15 % a 230 + 10 %, 50/60 Hz
• Consumo de circuito de control : 50 W
• Número de salida digital : 2
• Salida discreta :
• (LO1) salida lógica 0 V común configurable
  (LO2) salida lógica 0 V común configurable
  (R1) salidas de relé relé de fallo NA
  (R2) salidas de relé fin del relé de arranque NA
  (R3) salidas de relé alimentado por motor NA
• Precisión  absoluta salida : +/- 5 %
• Corriente mínima de conmutación : 10 mA en 6 VDC para salidas relé
• Intensidad de conmutación máxima :
• Salida lógica 0.2 A at 30 VDC
  Salidas relé 1.8 A en 230 VAC inductivo cables para , cos phi = 0,5 20 ms
  Salidas relé 1.8 A en 30 VDC inductivo cables para , cos phi = 0,5 20 ms
• Número de entrada digital : 5
• Entrada discreta :
• PTC, 750 Ohm en 25 °C
  - Par, Ejec, LI3, LI4 lógica, <= 8 mA 4300 Ohm
• Tensión de entrada : 24 V <= 30 V
• Entrada lógica : Lógica positiva Stop, Run, LI3, LI4 en el estado 0: <5 V y <= 2 mA en el estado 1:> 11 V,> = 5 mA
• Corriente de arranque : 0.4...1.3 Icl ajustable
• Tipo de salida análogica : Salida corriente AO, 0-20 mA o 4-20 mA, frecuencia de cambio <500 Ohm
• Protocolo del puerto de comunicación : Modbus
• Tipo de conector : 1 RJ45
• Enlace datos comunicación : Serie
• Interface física : Multipunto RS485
• Velocidad de transmisión : 4800, 9600 o 19200 bps
• Número máximo de nodos : 31
• Tipo de protección :
• Fallo de fase: línea
  Protección térmica: motor
  Protección térmica: arrancador
• Marcado : CE
• Tipo de refrigeración : Convencional natural
• Posición de funcionamiento : Vertical +/- 10 grados
• Altura : 380 mm
• Anchura : 320 mm
• Profundidad : 265 mm
• Peso del producto : 18.2 kg
• Rango de potencia del motor AC-3 :
• 55…100 kW en 200…240 V 3 fases
  110…220 kW en 380…440 V 3 fases
  110…220 kW en 480…500 V 3 fases
• Tipo de arranque motor : Arrancador suave

Entorno

• Compatibilidad electromagnética :
• Emisiones conducidas y radiadas nivel A de acuerdo con IEC 60947-4-2
  Emisiones conducidas y radiadas nivel B de acuerdo con IEC 60947-4-2
  Ondas oscilantes amortiguadas nivel 3 acorde a IEC 61000-4-12
  Nivel de descarga electrostática 3 de acuerdo con IEC 61000-4-2
  Inmunidad a transitorios eléctricos nivel 4 de acuerdo con IEC 61000-4-4
  Inmunidad a interferencias radioeléctricas radiadas nivel 3 de acuerdo con IEC 61000-4-3
  Nivel de impulso de tensión / corriente 3 de acuerdo con IEC 61000-4-5
• Normas : EN/IEC 60947-4-2
• Certificaciones de producto :
• C-Tick
  NOM 117
  SEPRO
  CSA
  UL
  CCC
  TCF
  DNV
  GOST
• Resistencia a las vibraciones :
• 1 gn (f= 13…200 Hz) acorde a EN/IEC 60068-2-6
  1.5 mm (f= 2…13 Hz) acorde a EN/IEC 60068-2-6
• Resistencia a los choques : 15 gn for 11 ms acorde a EN/IEC 60068-2-27
• Nivel de ruido : 54 dB
• Grado de contaminación : 3 acorde a IEC 60664-1
• Humedad relativa : 0… 95% sin condensación o goteo de agua acorde a EN / IEC 60068-2-3
• Temperatura ambiente de funcionamiento :
• 40… 60 ° C (con reducción de corriente del 2% por ° C)
  -10… 40 ° C - sin
• Temperatura ambiente de almacenamiento : -25…70 °C
• Altitud máxima de funcionamiento :
• <= 1000 m sin
  > 1000...2000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Sin mercurio : Sí

Ficha Técnica :
