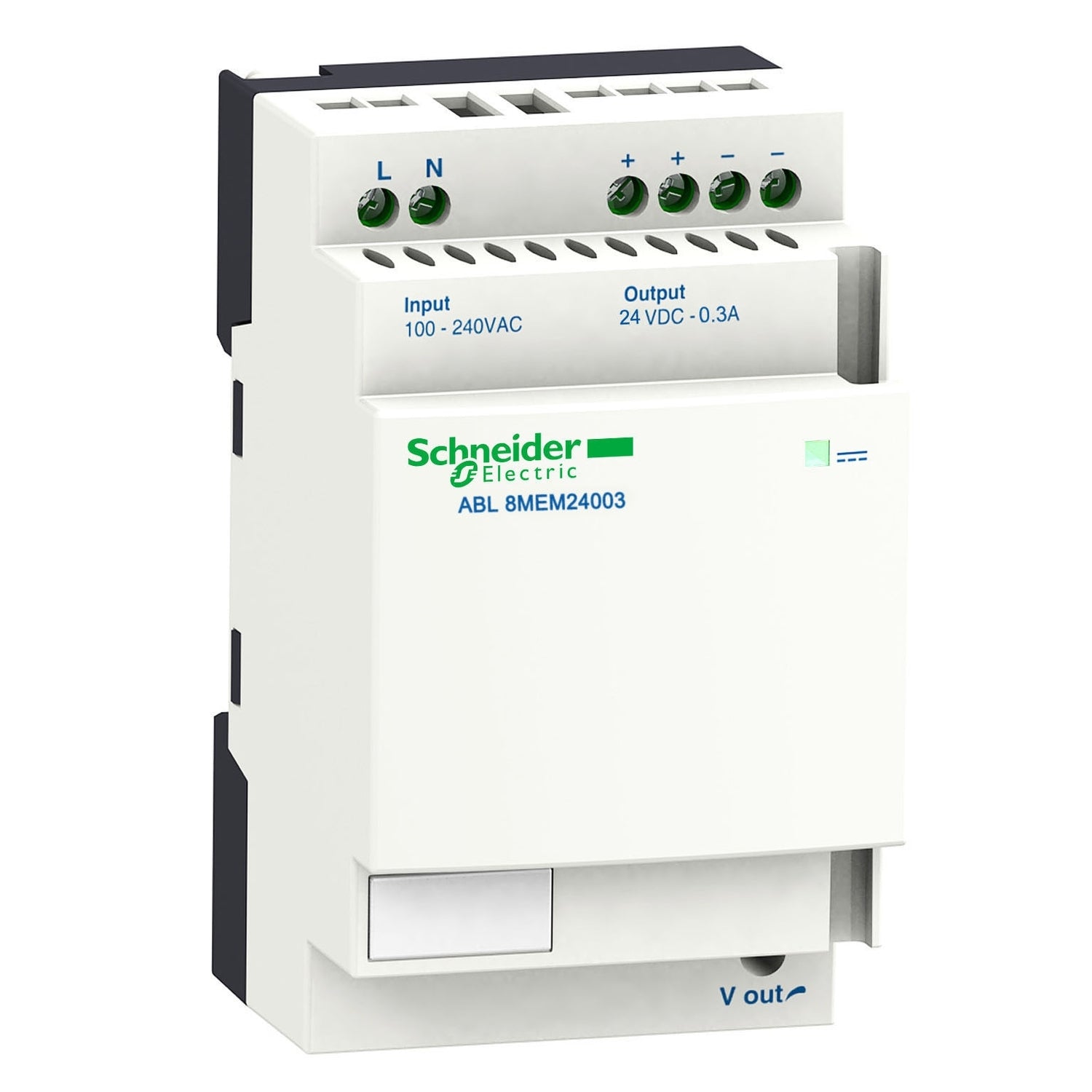

Características y Beneficios de los fuentes Phaseo ABL8 Modular.
Protección contra sobrecarga y cortocircuito en el circuito de salida hace innecesaria las protecciones a la salida cuando no se requiera selectividad.
Conexiones a líneas de alimentación fase-neutro (L1-N), fase-fase (L1-L2).
Protección de rearme automático.
Capacidad de asociar fuentes en serie y paralelo.
Admite frecuencias en la linea de alimentación de 47 a 63 Hz.
Potenciometro de regulación de tensión de salida (22.8 a 28.8 VDC) para compensar las caídas de tensión de la línea.
Filtro PFC incorporado (corrector de factor de potencia).
Montaje en riel DIN de 35mm o en panel.
Cumplen las normas IEC, CSA, Ctick lo que garantiza su completa capacidad de uso industrial intensivo.
Especificaciones
Principal
- Gama de producto : Phaseo
- Tipo de producto o componente : Fuente de alimentación
- Tipo fuente de alimentación : Modo de encendido regulado
- Tensión de entrada :
- 100...240 VAC fase a fase, terminal(es): L1-L2
- 100...240 VAC monofásica, terminal(es): N-L1
- 120...250 VDC
- Tensión de salida : 24 VDC
- Potencia nominal de salida en W : 30 W
- Tipo de protección de entrada : Fusible integrado (no intercambiable)
- Corriente de salida de alimentación : 1.2 A
- Tipo de protección de salida : Contra cortocircuitos
- Temperatura ambiente de funcionamiento :
- -25…55 °C - tipo de cable: sin
- 55…70 °C - tipo de cable: con factor de desclasificación de la capacidad
Complementario
- Límites de tensión de entrada : 85...264 V
- Frecuencia de red : 47...63 Hz
- Corriente de entrada : 20 A
- Cos phi : 0.5
- La ranura para destornillado : 82 %
- Límites de tensión de salida : 22,2...28,8 V ajustable
- Disipación de potencia en W : 6.6 W
- Consumo de corriente :
- 0.4 A en 240 V
- 0.65 A en 100 V
- Regulación línea y carga : +/- 3 %
- Fluctuación residual : 250 mV
- Glándula kit de placa :
- >= 10 ms en 100 V
- >= 150 ms en 230 V
- Conexiones - terminales :
- para conexión entrada, estado 1 terminales de tipo tornillo, capacidad de conexión: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14
- para conexión salida, estado 1 terminales de tipo tornillo, capacidad de conexión: 4 x 0,14...4 x 2,5 mm² AWG 26...AWG 14
- Marcado : CE
- Tipo de montaje :
- Carril simétrico DIN de 35 x 7,5 mm
- Panel 2 tornillos, diámetro: 4 mm
- Carril simétrico DIN de 35 x 15 mm
- Posición de funcionamiento : Vertical
- Altitud máxima de funcionamiento : 2000 m
- Acoplamiento de salida :
- Paralelo
- En serie
- LED de estado : Tensión de salida, LED - verde
- Profundidad : 59 mm
- Altura : 100 mm
- Anchura : 54 mm
- Peso del producto : 0.195 kg
Entorno
- Corriente de entrada : con MIL-HDBK-217F
- Certificaciones de producto :
- TUV 60950-1
- EAC
- RCM
- KC
- CCSAus
- CSA 22-2 N.º 950
- CULus 508
- Normas :
- UL 508
- CSA C22.2 No 60950-1
- Grado de protección IP : IP20
- Temperatura ambiente de almacenamiento : -40...70 °C
- Humedad relativa :
- 0…90 % durante funcionamiento
- 0…95 % en almacenamiento
- Categoría de sobretensión : Clase II
- Fuerza dieléctrica : 3000 V entre entrada y salida
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
