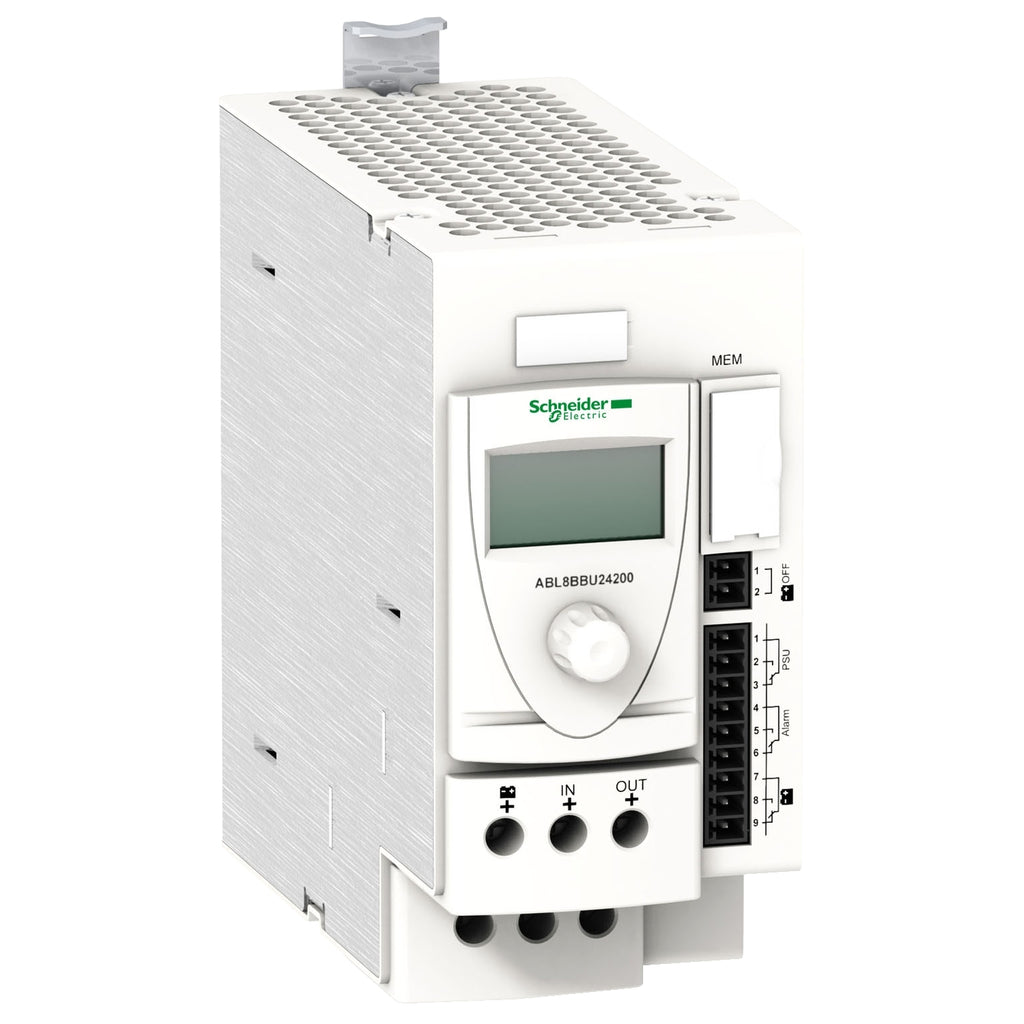

Descripción
La solución de baterías (Módulo de control + Módulo de baterías) garantiza el suministro de 24 VDC a los dispositivos alimentados a la salida del módulo de control (cargas respaldadas). Esta solución trabaja en la asociación de las fuentes ABL8 gama universal.
Especificaciones
Principal
- Gama de producto : Phaseo
- Tipo de producto o componente : Módulo control de batería
- Tensión de entrada : 24...28.8 VDC
- Tensión de salida :
- (bateríaU-0,5) V en modo batería DC
- (Uin-0.25) V en modo nominal DC
- Intensidad de salida máxima : 20 A
Complementario
- Límites de tensión de entrada : 22...30 V
- Maximum power dissipation in W : 7 W
- Umbral de activación : Ajustable 22...36 V
- Número de canales de salida : 1
- Consumo de corriente :
- 0.6 A en carga
- 0.1 mA sin carga
- <= 40.6 A
- Tipo de protección de salida :
- Contra sobrecarga, tecnología de protección: 1,5 x In
- Contra cortocircuitos, tecnología de protección: modo de respaldo de batería, rearme automático
- Contra cortocircuitos, tecnología de protección: modo suministr alim
- Conexiones - terminales :
- para reles diagnóstico, bornero de tornillo extraíble, capacidad de conexión: 1 x 0.75 mm²
- para conexión entrada, terminales de tipo tornillo, capacidad de conexión: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8
- para conexión salida, terminales de tipo tornillo, capacidad de conexión: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8
- Modo de fijación :
- Por clips en carril DIN simétrico de 35 mm
- Altitud máxima de funcionamiento : 2000 m
- Marcado : CE
- Señalizaciones en local :
- Estado alarma, 1 reles OC
- Estado batería, 1 reles OC
- Estado fuente. aliment., 1 reles OC
- Estado de módulo, pantalla LCD
- Anchura : 60 mm
- Altura : 125 mm
- Profundidad : 160 mm
- Peso del producto : 0.5 kg
Entorno
- Certificaciones de producto :
- RCM
- EAC
- Normas :
- UL 508
- CSA C22.2 No 60950-1
- Temperatura ambiente de funcionamiento : -25...60 °C
- Temperatura ambiente de almacenamiento : -40...85 °C
- Grado de protección IP : IP20
- Fuerza dieléctrica :
- 500 V entre entrada y tierra
- 500 V entre salida y tierra
- Categoría de sobretensión : Clase II
- Humedad relativa :
- 0…90 % durante funcionamiento
- 0…95 % durante almacenamiento
- Corriente de entrada : 24 V con UTE C80-810
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
