Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios
Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.
Es seguro para instaladores y usuarios en los entornos más exigentes.
Ofrece mayor vida útil del producto gracias a su mecanismo de cierre brusco , ya que limita el desgaste de los contactos y reduce el envejecimiento prematuro del dispositivo por sobrecalentamiento.
VisiSafe y el doble aislamiento Clase 2 aportan la máxima garantía de seguridad durante toda la vida útil de la instalación.
Menor tiempo de inactividad, mayor continuidad de servicio gracias a indicador VisiTrip.
Apriete sólido y fiable - el borne permite que el operador pueda llegar a exceder hasta dos veces el par de apriete del aparato sin riesgo de deterioro.
Conexiones fiables y seguras - el Acti 9 ilD está dotado de bornes ergonómicos y seguros IP20 aislados para asegurar conexiones seguras y fiables a lo largo de todo el tiempo de vida del aparato.
Se adapta a su instalación - el doble clip permite la sustitución de los aparatos sin necesidad de retirar el peine. Se adapta a los nuevos requisitos y facilita la modificación del cuadro eléctrico.
Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.
Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.
Cuenta con botón de prueba para comprobar el funcionamiento satisfactorio del mecanismo de disparo.
Amplia zona de etiquetado de circuitos.
Accesorios a medida - la gama Acti 9 ofrece una completa gama de accesorios.
Descripción
Los interruptores diferenciales Acti 9 ilD Clase AC de la distribución final en baja tensión están totalmente coordinados con los interruptores termomagnéticos iC60 para garantizar una protección absoluta de las personas y los equipos contra la electrocución, el riesgo de incendio y la mejora de la continuidad del servicio. Proporcionan protección esencial en la pequeña construcción industrial y comercial.
El interruptor con una sensibilidad 30mA te ofrece una protección de personas contra las descargas eléctricas por contacto directo.
Especificaciones
Principal
- Gama : Acti 9

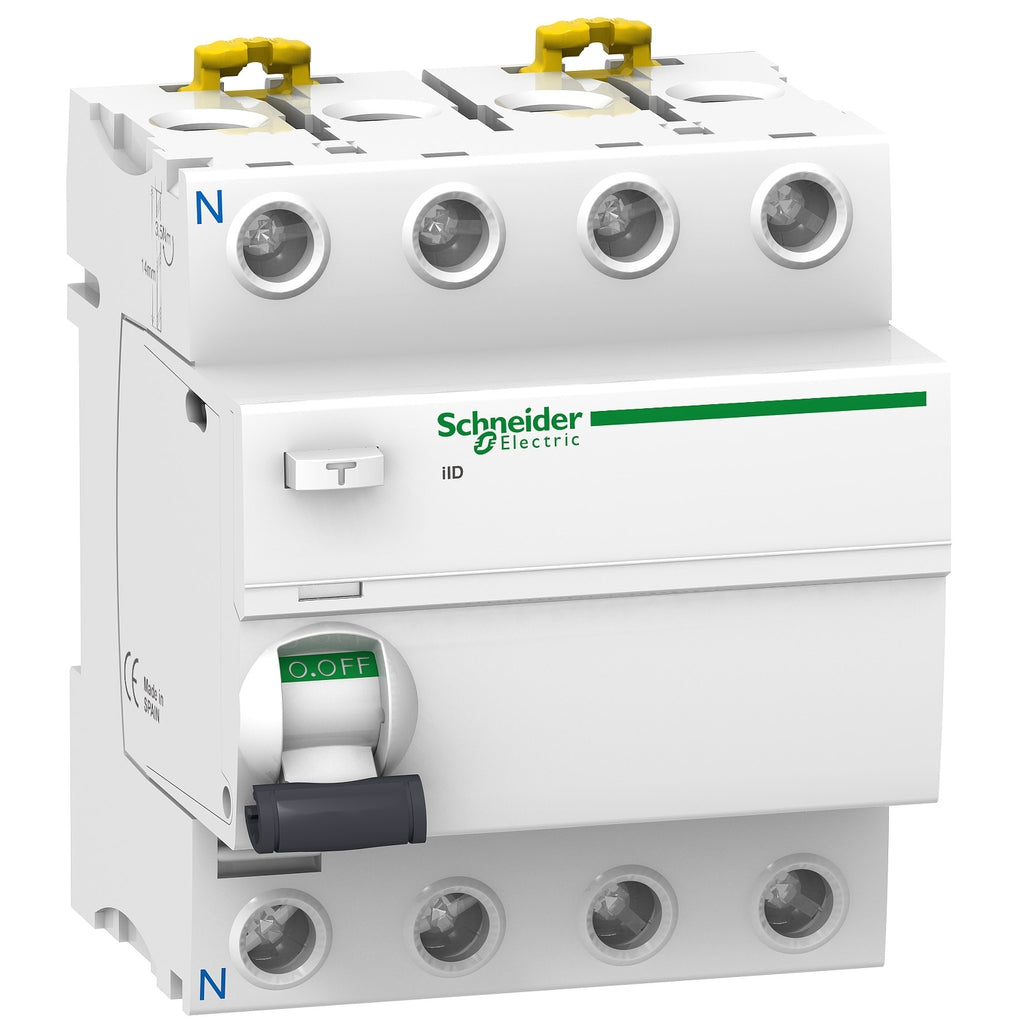

- Nombre del producto : Acti 9 iID
- Tipo de producto : Interruptor diferencial (RCCB)
- Nombre corto del dispositivo : IID
- Número de polos : 4P
- Posición de neutro : Izquierda
- Corriente nominal [In] : 63 A
- Tipo de red : AC
- Sensibilidad ante fugas a tierra : 30 mA
- Retardo de la protección contra fugas a tierra : Instantáneo
- Clase de protección contra fugas a tierra : Clase AC
Complementario
- Ubicación del dispositivo en el sistema : Salida
- Frecuencia de red : 50/60 Hz
- Tensión nominal de empleo [Ue] : 380...415 VAC 50/60 Hz
- Tecnologia de disparo corriente residual : Independiente de la tensión
- Poder de corte y de cierre nominal :
-
Idm 1500 A
Im 1500 A - Intensidad de cortocircuito condicional : 10 kA
- Tensión asignada de aislamiento [Ui] : 500 VAC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Indicador de posición del contacto : Sí
- Tipo de control : Maneta
- Tipo de montaje : Ajustable en clip
- Tipo de montaje : Carril DIN
- Pasos de 9 mm : 8
- Altura : 91 mm
- Anchura : 72 mm
- Profundidad : 73.5 mm
- Peso del producto : 0.37 kg
- Color : Blanco
- Endurancia mecánica : 20000 ciclos
- Durabilidad eléctrica : AC-1: 15000 ciclos
- Descripción de las opciones de bloqueo : Dispositivo de cierre con candado
- Conexiones - terminales :
-
Terminal simple arriba o abajo 1… 35 mm² rígido
Terminal simple arriba o abajo 1… 25 mm² flexible
Terminal simple arriba o abajo 1… 25 mm² flexible con casquillo - Longitud de cable pelado para conectar bornas : 14 mm para conexión arriba o abajo
- Par de apriete : 3.5 N.m arriba o abajo
Entorno
- Normas : EN/IEC 61008-1
- Certificaciones de producto : SNI
- Grado de protección IP :
-
IP20 acorde a IEC 60529
IP40 (envolvente modular) acorde a IEC 60529 - Grado de contaminación : 3
- Compatibilidad electromagnética : Resistencia al impulso 8/20 µs, 250 A acorde a EN / IEC 61008-1
- Temperatura ambiente de funcionamiento : -5…60 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
- Presencia de halógenos : Producto con contenido plástico sin halógenos
