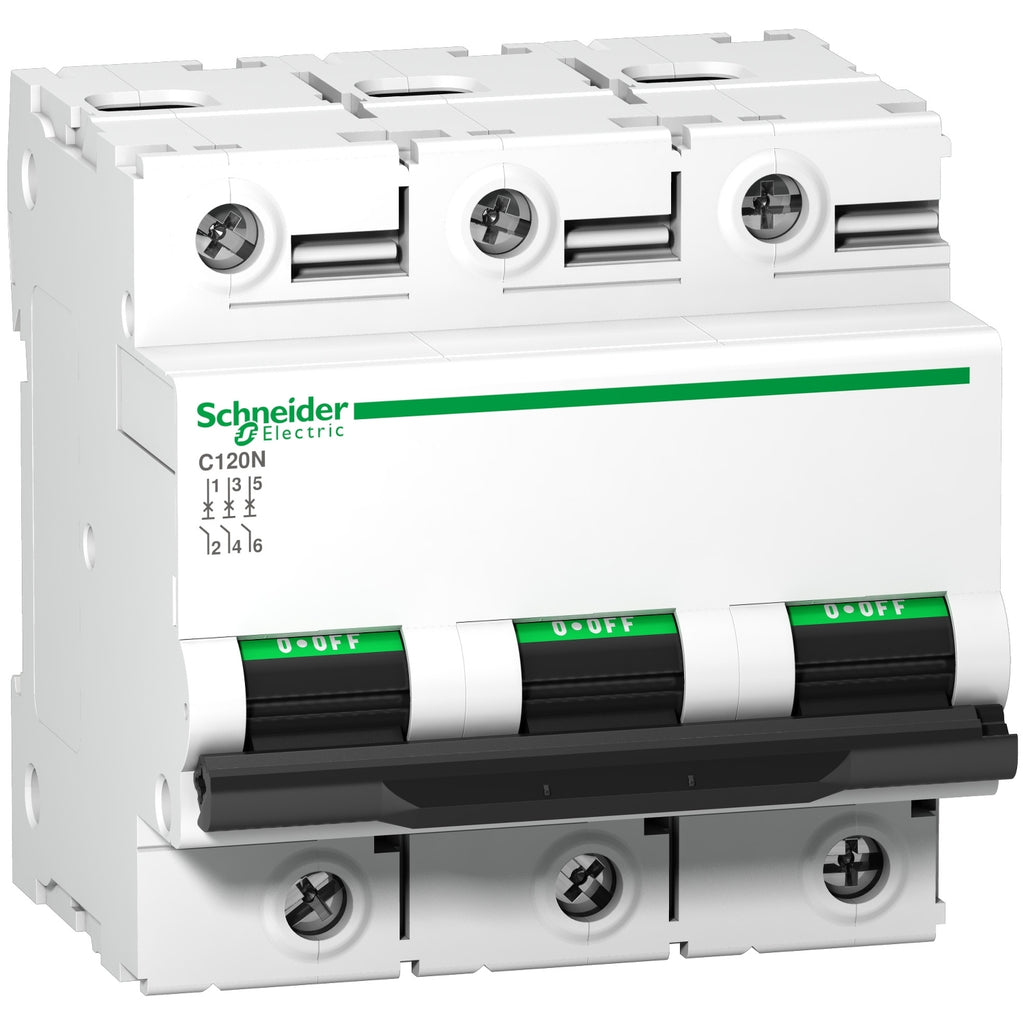

Interruptor Termomagnético - C120N - 3x80A - 20kA/230VAC (IEC60947-2) - C - A9N18365 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Acti 9 es el sistema modular más flexible e innovador

Características y Beneficios

Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.

Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.

Es seguro para instaladores y usuarios en los entornos más exigentes.

Ofrece mayor vida útil del producto gracias a su mecanismo de cierre brusco , ya que limita el desgaste de los contactos y reduce el envejecimiento prematuro del dispositivo por sobrecalentamiento.

VisiSafe aporta la máxima garantía de seguridad durante toda la vida útil de la instalación.

Apriete sólido y fiable - el borne permite que el operador pueda llegar a exceder hasta dos veces el par de apriete del aparato sin riesgo de deterioro.

Conexiones fiables y seguras - el Acti 9 C120N está dotado de bornes ergonómicos y seguros IP20 aislados para asegurar conexiones seguras y fiables a lo largo de todo el tiempo de vida del aparato.

Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.

Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.

Amplia zona de etiquetado de circuitos.

Accesorios a medida - la gama Acti 9 ofrece una completa gama de accesorios.

    Descripción

    La gama C120N combina la protección del circuito contra corrientes de cortocircuito y la protección del circuito contra corrientes de sobrecarga en instalaciones de baja tensión. La presencia de la franja verde asegura que los contactos estén abiertos físicamente y permite que el trabajo se realice de forma segura en el circuito bajo.

      Especificaciones

      Principal

      • Aplicación del dispositivo : Distribución
      • Gama : Acti 9
      • Nombre del producto : C120
      • Tipo de producto o componente : Interruptor automático en miniatura
      • Nombre corto del dispositivo : C120N
      • Número de polos : 3P ; Tripolar
      • Número de polos protegidos : 3
      • Tipo de conexión : Trifásico
      • Corriente nominal [In] : 85A en 30°C
      • Tipo de red : AC
      • Tecnología de unidad de disparo : Térmico-magnético
      • Tensión de empleo : 220/440 VAC
      • Código de curva : C , disparo magnético entre 5 y 10 In
      • Poder de corte : 10kA Icn 230-400 VAC 50/60 Hz
      • Apto para seccionamiento : Sí

      Complementario

      • Frecuencia de red : 50/60 Hz
      • Limite de enlace magnético : 5...10 x In
      • Clase de limitación : 3
      • Tensión asignada de aislamiento [Ui] : 500 VAC 50/60Hz
      • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
      • Indicador de posición del contacto : Sí
      • Tipo de control : Maneta
      • Señalizaciones en local : Indicación encendido/apagado
      • Tipo de montaje : Ajustable en clip
      • Tipo de montaje : Carril DIN
      • Pasos de 9mm : 9
      • Altura : 81mm
      • Anchura : 81mm
      • Profundidad : 73mm
      • Peso del producto : 0.615kg
      • Color : Blanco
      • Endurancia mecánica : 20000 ciclos
      • Durabilidad eléctrica : 5000 ciclos
      • Conexiones - terminales :
        • Terminal de tipo túnel 1...50mm2 rígido
        • Terminal de tipo túnel 1.5...35mm2 flexible
      • Longitud de cable pelado para conectar bornas : 15mm
      • Par de apriete : 3.5 N.m
      • Protección contra fugas a tierra : Bloque independiente

      Entorno

      • Normas : EN/IEC 60898-1 60947-2
      • Grado de protección IP : IP20
      • Grado de contaminación : 3
      • Categoría de sobretensión : IV
      • Tropicalización : 2
      • Humedad relativa : 95% en 55°C
      • Altitud máxima de funcionamiento : 0...2000m
      • Temperatura ambiente de funcionamiento : -25...70°C
      • Temperatura ambiente de almacenamiento : -40...85°C

      Sostenibilidad

      • Estado de oferta sostenible : Producto Green Premium
      • Directivo RoHS UE : Conforme
      • Sin metales pesados tóxicos : Sí
      • Sin mercurio : Sí

       Ficha Técnica  Catálogo Acti 9
