Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios
Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.
Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.
Es seguro para instaladores y usuarios en los entornos más exigentes.
Ofrece mayor vida útil del producto gracias a su mecanismo de cierre brusco , ya que limita el desgaste de los contactos y reduce el envejecimiento prematuro del dispositivo por sobrecalentamiento.
VisiSafe aporta la máxima garantía de seguridad durante toda la vida útil de la instalación.
Apriete sólido y fiable - el borne permite que el operador pueda llegar a exceder hasta dos veces el par de apriete del aparato sin riesgo de deterioro.
Conexiones fiables y seguras - el Acti 9 C120N está dotado de bornes ergonómicos y seguros IP20 aislados para asegurar conexiones seguras y fiables a lo largo de todo el tiempo de vida del aparato.
Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.
Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.
Amplia zona de etiquetado de circuitos.
Accesorios a medida - la gama Acti 9 ofrece una completa gama de accesorios.

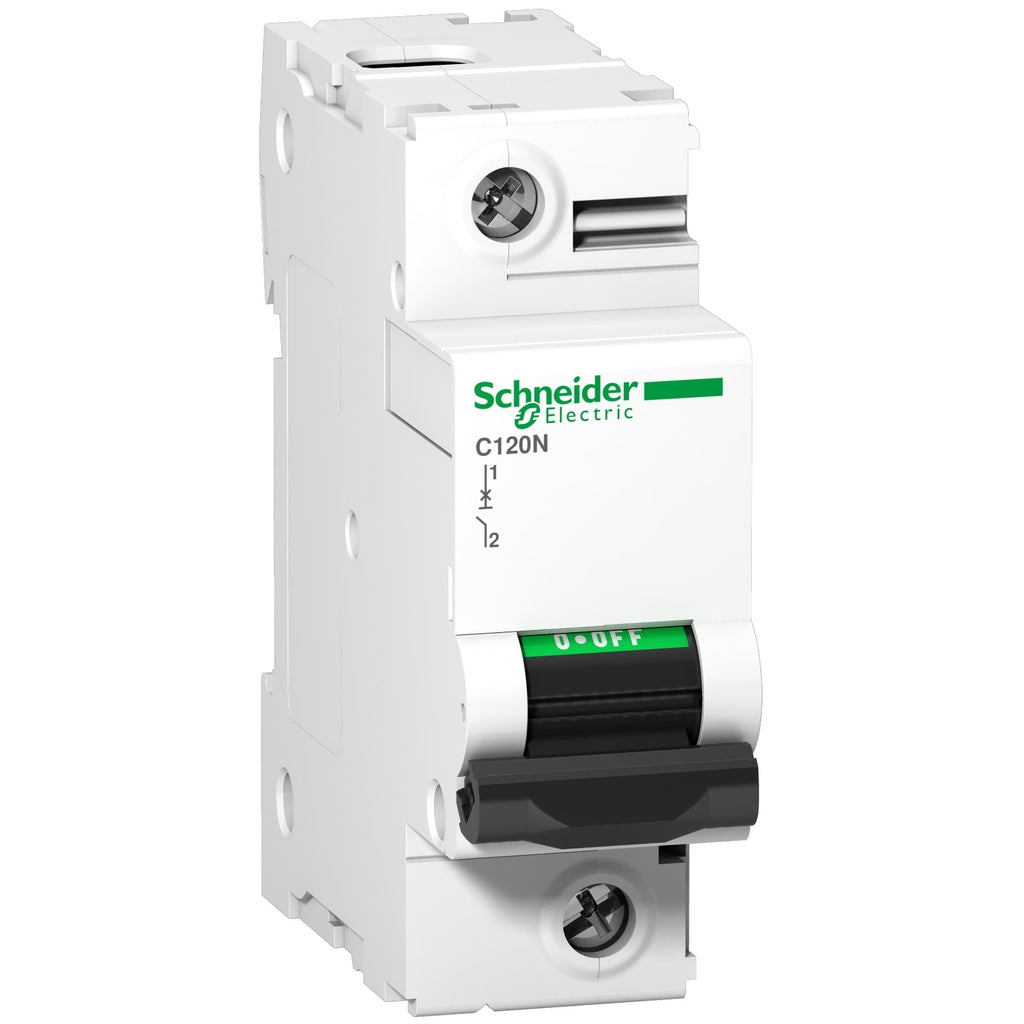

Descripción
La gama C120N combina la protección del circuito contra corrientes de cortocircuito y la protección del circuito contra corrientes de sobrecarga en instalaciones de baja tensión. La presencia de la franja verde asegura que los contactos estén abiertos físicamente y permite que el trabajo se realice de forma segura en el circuito bajo.
Especificaciones
Principal
- Aplicación del dispositivo : Distribución
- Gama : Acti 9
- Nombre del producto : C120
- Tipo de producto o componente : Interruptor automático en miniatura
- Nombre corto del dispositivo : C120N
- Número de polos : 1P ; Unipolar
- Número de polos protegidos : 1
- Tipo de conexión : Monofásico
- Corriente nominal [In] : 100A en 30°C
- Tipo de red : AC
- Tecnología de unidad de disparo : Térmico-magnético
- Tensión de empleo : 220/440 VAC
- Código de curva : C , disparo magnético entre 5 y 10 In
- Poder de corte : 10kA Icn 230-400 VAC 50/60 Hz
- Apto para seccionamiento : Sí
Complementario
- Frecuencia de red : 50/60 Hz
- Limite de enlace magnético : 5...10 x In
- Clase de limitación : 3
- Tensión asignada de aislamiento [Ui] : 500 VAC 50/60Hz
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Indicador de posición del contacto : Sí
- Tipo de control : Maneta
- Señalizaciones en local : Indicador de disparo
- Tipo de montaje : Fijo
- Tipo de montaje : Carril DIN
- Pasos de 9mm : 3
- Altura : 81mm
- Anchura : 27mm
- Profundidad : 73mm
- Peso del producto : 0.205kg
- Color : Blanco
- Endurancia mecánica : 20000 ciclos
- Durabilidad eléctrica : 5000 ciclos
- Conexiones - terminales :
- Terminal de tipo túnel 1...50mm2 rígido
- Terminal de tipo túnel 1.5...35mm2 flexible
- Longitud de cable pelado para conectar bornas : 15mm
- Par de apriete : 3.5 N.m
- Protección contra fugas a tierra : Sin
Entorno
- Normas : EN/IEC 60898-1 60947-2
- Grado de protección IP : IP20
- Grado de contaminación : 3
- Categoría de sobretensión : IV
- Tropicalización : 2
- Humedad relativa : 95% en 55°C
- Altitud máxima de funcionamiento : 0...2000m
- Temperatura ambiente de funcionamiento : -25...70°C
- Temperatura ambiente de almacenamiento : -40...85°C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directivo RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
