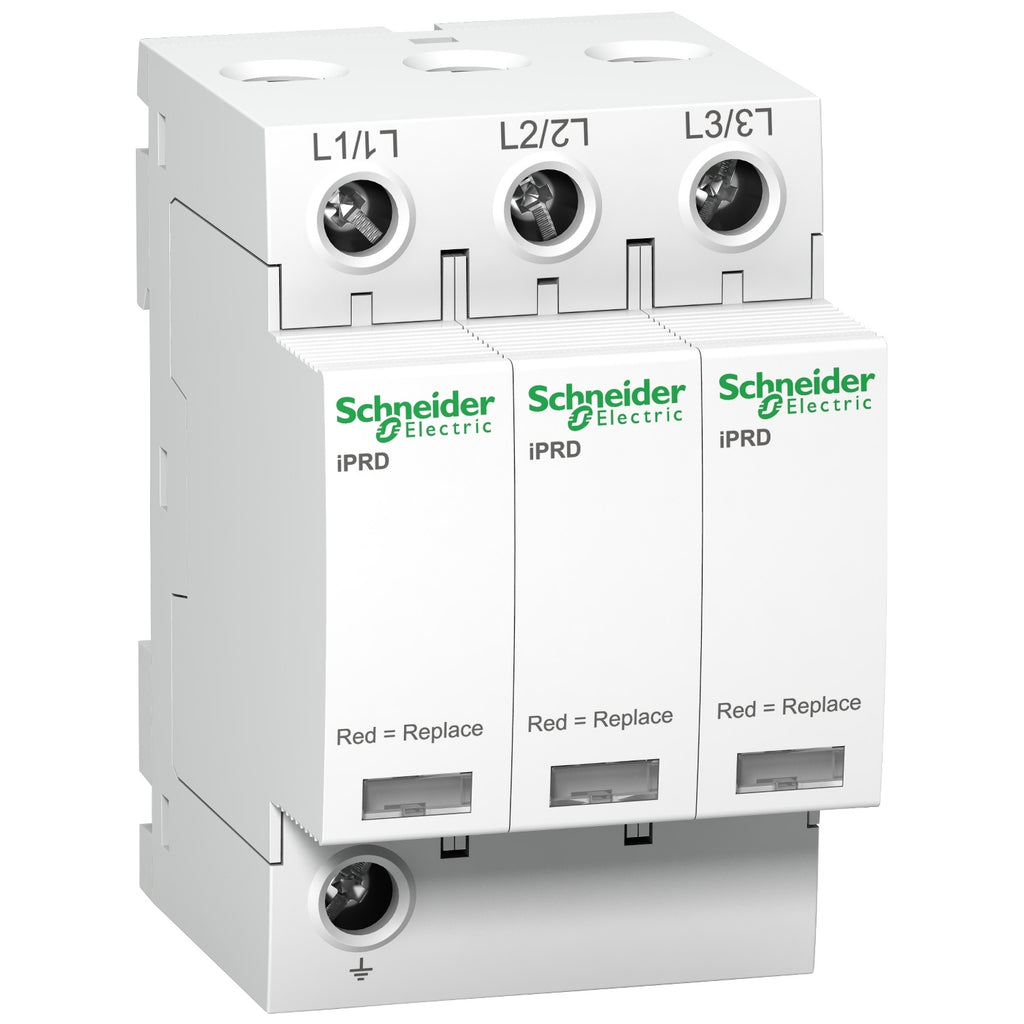

Limitador de Sobretensión iPRD40r - 3 Polos - 40kA - A9L40321 - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 1,331.71
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

  Ver el video de A9L40321

Acti 9 es la mejor opción para edificios de uso industrial y terciario , además de ser segura, eficiente y sencilla para sistemas modulares de baja tensión.

Características y Beneficios de la línea ACTI 9 iPRD

Los limitadores enchufables iPRD permiten rápido reemplazo los cartuchos dañados.

VISI-TRIP le permite detectar las anomalías del limitador rápidamente y reduce el tiempo de intervención.

Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.

Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.

Es seguro para instaladores y usuarios en los entornos más exigentes debido al aislamiento de clase 2.

Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.

Sus materiales son 100% reciclables y recuperables

Descripción

Limitador de sobretensión de 3 Polos Acti 9 iPRD40 con cartuchos removibles que dispone de una intensidad máxima de descarga de 40 kA con una onda 8/20µs. Se utiliza en esquemas IT (neutro aislado) con 440V fase-fase

La gama iPRDr está diseñada para proteger los equipos eléctricos contra los daños producidos por las sobretensiones, principalmente de origen atmosférico (producidas por la caída de rayos) y algunas sobretensiones de origen industrial (producidas por conexión o desconexión de cargas fuertemente inductivas, interruptores grandes, entre otros).

El limitador iPRD40 necesita interruptores termomagnéticos IC60 con curva C de 40A para su correcto funcionamiento y máxima seguridad después de las descargas.

Preguntas técnicas

¿Dónde puedo montar los componentes modulares Acti 9?

Se recomiendan los siguientes tableros eléctricos y cajas modulares de la marca SCHNEIDER ELECTRIC para el respectivo montaje.

  1. Tableros de acero SPACIAL CRN
  2. Tableros de acero inoxidable SPACIAL S3X
  3. Tableros de poliester THALASSA PLM
  4. Cajas modulares EASY 9, Micropragma, Minipragma, Mini kaedra

 Especificaciones

Principal

  • Gama de producto : Acti 9
  • Nombre del producto : Acti 9 iPRD
  • Tipo de producto: Limitador de sobretensiones con cartucho enchufable
  • Nombre corto del dispositivo : iPRD40r
  • Aplicación del dispositivo : Distribución
  • Número de polos : 3P+N
  • Señalización remota : Donde
  • Composición de contactos de señalización : 1SD (1 C/0)
  • Tipo de limitador de sobretensiones : Red de distribución eléctrica
  • Sistema de conexión a tierra : IT

Complementario

  • Tipo y clase de limitador de sobretensiones : Tipo 2
  • Tecnología de limitador de sobretensiones : MOV
  • Tensión asignada de empleo [Ue] : 230/400 VAC - tipo de cable +/- 10% en 50/60Hz
  • Intensidad de descarga nominal [In] :
      • Modo común, estado 1 15kA - tipo de cable: L/PE
  • Intensidad de descarga máxima [Imax] :
      • Modo común, estado 1 40kA - L/PE
  • Tensión de funcionamiento máxima continua [Uc] :
      • Modo común, estado 460 V L/PE
  • Nivel de protección de tensión :
      • Modo común <2.2kV tipo 2 L/PE
  • Sobretensión temporal :
      • 337 V L/N 5s mantenido
      • 1455V N/PE 200ms modo de falla segura
      • 1455 V L/PE 200ms modo de falla segura
  • Tipo de dispositivo seccionador :
      • Int. termomagnético asociado iC60L 20A curva C - Icu 25kA
      • Fusible asociado gG 63A - Icu 15kA
      • Fusible asociado gG 80A - Icu 50kA
  • Clasificación de corriente de cortocircuito : 50kA
  • Clasificación de corriente de cortocircuito : 5kA 415 V fase/fase
  • Tensión del circuito de señalización : 0.25A 250VAC 50/60Hz
  • Tipo de montaje : Ajustable en clip
  • Tipo de montaje : Carril DIN
  • Pasos de 9mm : 8
  • Altura : 85mm
  • Anchura : 54mm
  • Profundidad : 69mm
  • Peso del producto : 340g
  • Color : Blanco - tipo de cable : RAL 9003
  • Tiempo de respuesta : <= 25ns
  • Corriente residual a tierra : 0.6mA
  • Conexiones - terminales :
      • Tipo túnel - tipo de cable arriba o abajo 2.5..25mm2 rígido
      • Tipo túnel - tipo de cable arriba o abajo 4...16mm2 flexible
      • Tipo túnel - tipo de cable arriba o abajo 4...16mm2 flexible con terminal
  • Par de apriete : 3.5 N.m

     Entorno

    • Normas : EN 61643-11:2012 , IEC 61643-11:2011
    • Certificaciones de producto : CE
    • Etiquetas de calidad : KEMA-KEUR , NF
    • Grado de protección IP :
        • En cara frontal, estado 1 IP40 acorde a IEC 60529
        • Instalado, estado 1 IP20 acorde a IEC 60529
    • Grado de protección IK : IK03
    • Humedad relativa : 5...95%
    • Altitud máxima de funcionamiento : 2000m
    • Temperatura ambiente de funcionamiento : -25...60°C
    • Temperatura ambiente de almacenamiento : -40...85°C

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Directivo RoHS UE : Conforme
    • Sin metales pesados tóxicos : Sí
    • Sin mercurio : Sí
