Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios de la línea ACTI 9 iPRD
Los limitadores enchufables iPRD permiten rápido reemplazo los cartuchos dañados.
VISI-TRIP le permite detectar las anomalías del limitador rápidamente y reduce el tiempo de intervención.
Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.
Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.
Es seguro para instaladores y usuarios en los entornos más exigentes debido al aislamiento de clase 2.
Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.
Sus materiales son 100% reciclables y recuperables
Descripción

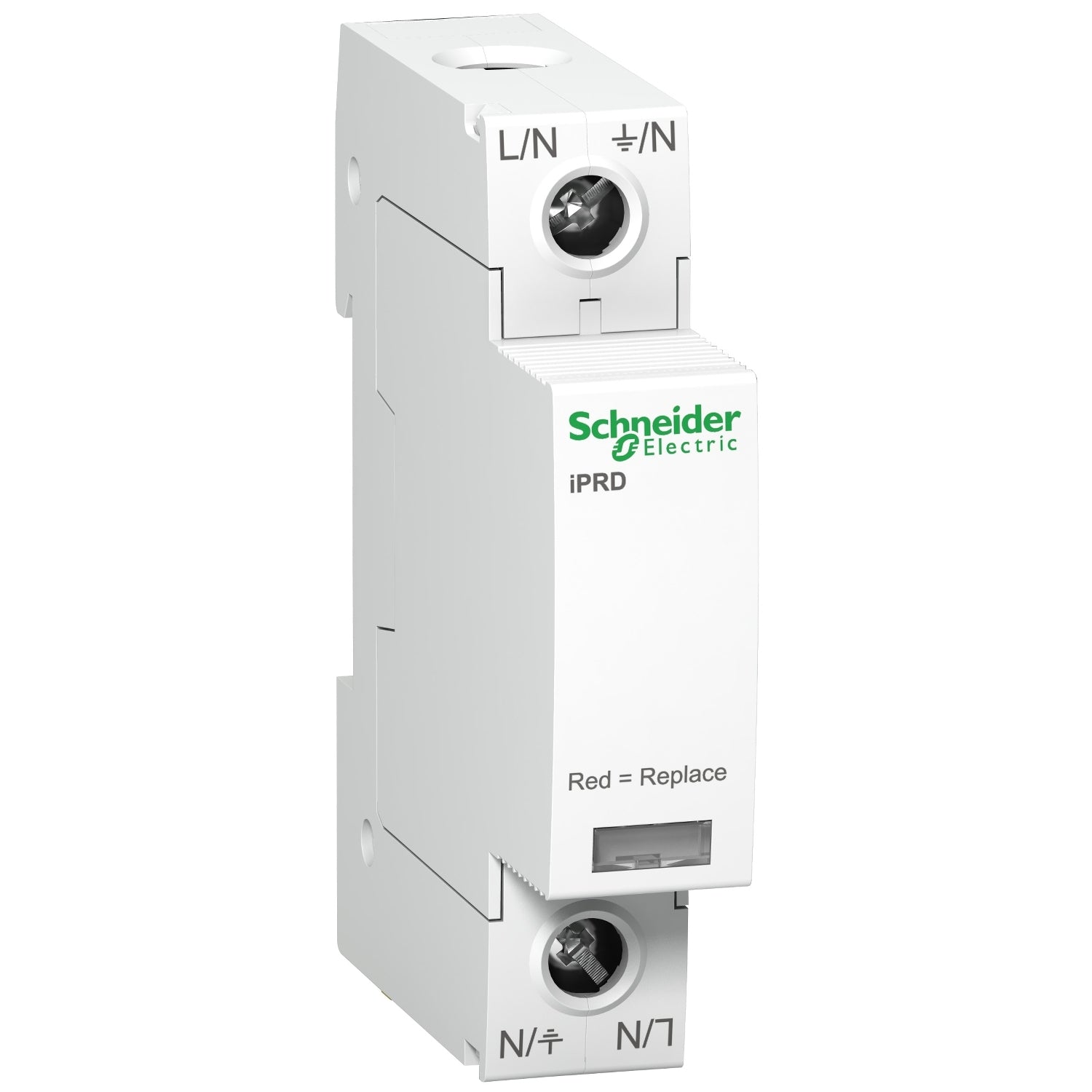

Limitador de sobretensión unipolar Acti 9 iPRD40 con cartuchos removibles que dispone de una intensidad máxima de descarga de 40 kA con una onda 8/20µs. Se utiliza en esquemas IT (neutro aislado) con 220V fase-fase.
La gama iPRD está diseñada para proteger los equipos eléctricos contra los daños producidos por las sobretensiones, principalmente de origen atmosférico (producidas por la caída de rayos) y algunas sobretensiones de origen industrial (producidas por conexión o desconexión de cargas fuertemente inductivas, interruptores grandes, entre otros).
El limitador iPRD40 necesita interruptores termomagnéticos IC60 con curva C de 40A para su correcto funcionamiento y máxima seguridad después de las descargas.
Especificaciones
Principal
- Gama de producto : Acti 9
- Nombre del producto : Acti 9 iPRD
- Tipo de producto: Limitador de sobretensiones con cartucho enchufable
- Nombre corto del dispositivo : iPRD40
- Aplicación del dispositivo : Distribución
- Número de polos : 1P
- Señalización remota : Sin
- Tipo de limitador de sobretensiones : Red de distribución eléctrica
- Sistema de conexión a tierra : TN-C, IT 230
Complementario
- Tipo y clase de limitador de sobretensiones : Tipo 2
- Tecnología de limitador de sobretensiones : MOV
- Tensión asignada de empleo [Ue] : 230/400 VAC - tipo de cable +/- 10% en 50/60Hz
- Intensidad de descarga nominal [In] :
- Modo común, estado 1 15kA - tipo de cable: L/PE
- Modo común, estado 1 15kA - tipo de cable N/PE
- Intensidad de descarga máxima [Imax] :
- Modo común, estado 1 40kA - L/PE
- Tensión de funcionamiento máxima continua [Uc] :
- Modo común, estado 1 350 V L/PE
- Modo común, estado 1 350V N/PE
- Nivel de protección de tensión : Modo común <1.4kV tipo 2 L/PE
- Sobretensión temporal :
- 337 V L/N 5s mantenido
- 1200V N/PE 200ms modo de falla segura
- Tipo de dispositivo seccionador :
- Int. termomagnético asociado iC60H 50A curva C - Icu 15kA
- Int. termomagnético asociado iC60N 40A curva C - Icu 10kA
- Int. automático asociado NG125H 63A curva C - Icu 36kA
- Int. automático asociado NG125L 63A curva C - Icu 50kA
- Int. automatico asociado NG125N 40A curva C - Icu 25kA
- Fusible asociado gG 63A - Icu 15kA
- Fusible asociado gG 80A - Icu 50kA
- Clasificación de corriente de cortocircuito : 50kA
- Tipo de montaje : Ajustable en clip
- Tipo de montaje : Carril DIN
- Pasos de 9mm : 2
- Altura : 85mm
- Anchura : 18mm
- Profundidad : 69mm
- Peso del producto : 0.11kg
- Color : Blanco - tipo de cable : RAL 9003
- Tiempo de respuesta : <= 25ns
- Corriente residual a tierra : 0.6mA , 0.003mA
- Conexiones - terminales :
- Tipo túnel - tipo de cable inferior 2.5..35mm2
- Tipo túnel - tipo de cable superior 2.5...35mm2
- Par de apriete : 2.5 N.m
Entorno
- Normas : EN 61643-11:2012 , IEC 61643-11:2011
- Certificaciones de producto : CE
- Etiquetas de calidad : KEMA-KEUR , NF
- Grado de protección IP :
- En cara frontal, estado 1 IP40 acorde a IEC 60529
- Instalado, estado 1 IP20 acorde a IEC 60529
- Grado de protección IK : IK03
- Humedad relativa : 5...95%
- Altitud máxima de funcionamiento : 2000m
- Temperatura ambiente de funcionamiento : -25...60°C
- Temperatura ambiente de almacenamiento : -40...85°C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directivo RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
