Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios
Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.
Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.
Es seguro para instaladores y usuarios en los entornos más exigentes.
Ofrece mayor vida útil del producto gracias a su mecanismo de cierre brusco , ya que limita el desgaste de los contactos y reduce el envejecimiento prematuro del dispositivo por sobrecalentamiento.
Apriete sólido y fiable - el borne permite que el operador pueda llegar a exceder hasta dos veces el par de apriete del aparato sin riesgo de deterioro.
Conexiones fiables y seguras - el Acti 9 iK60N está dotado de bornes ergonómicos y seguros IP20 aislados para asegurar conexiones seguras y fiables a lo largo de todo el tiempo de vida del aparato.
Se adapta a su instalación - el doble clip permite la sustitución de los aparatos sin necesidad de retirar el peine. Se adapta a los nuevos requisitos y facilita la modificación del cuadro eléctrico.
Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.
Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.
Amplia zona de etiquetado de circuitos.
Accesorios a medida - la gama Acti 9 ofrece una completa gama de accesorios
Descripción
Proporcionan protección esencial en distribución final para la pequeña construcción.
Están totalmente coordinados con los interruptores diferenciales ilD K
Especificaciones
Principal
- Aplicación del dispositivo : Distribución
- Gama : Acti 9

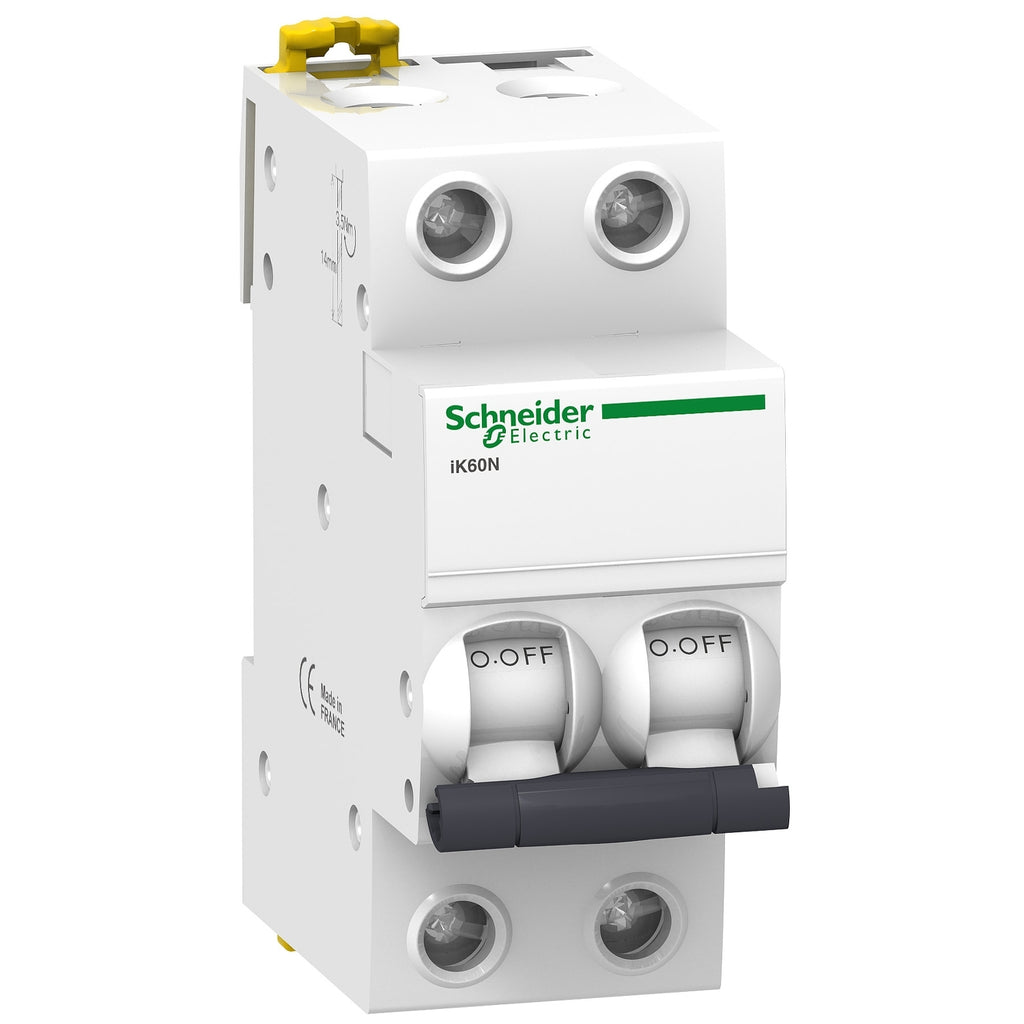

- Nombre del producto : Acti 9 iK60
- Tipo de producto o componente : Interruptor automático en miniatura
- Nombre corto del dispositivo : iK60N
- Número de polos : 2P
- Número de polos protegidos : 2
- Corriente nominal [In] : 25 A en 30 °C
- Tipo de red : AC
- Tecnología de unidad de disparo : Termomagnético
- Código de curva : C
- Poder de corte [Icu] : 6kA en 230VAC 50/60Hz acorde a EN/IEC 60898-1
- Apto para seccionamiento : Sí acorde a EN/IEC 60898-1
- Normas : EN/IEC 60898-1
Complementario
- Frecuencia de red : 50/60 Hz
- Límite de enlace magnético : 5...10 x In
- Poder de corte en servicio [Ics] :
- 6kA 100 % acorde a EN/IEC 60898-1 - 230 VAC 50/60 Hz
- Clase de limitación : 3 acorde a EN/IEC 60898-1
- Tensión asignada de aislamiento [Ui] : 440 VAC 50/60 Hz acorde a EN/IEC 60898-1
- Tensión asignada de resistencia a los choques [Uimp] : 4kV acorde a EN/IEC 60898-1
- Indicador de posición del contacto : NA
- Tipo de control : Maneta
- Señalizaciones en local : Indicación encendido/apagado
- Tipo de montaje : Ajustable en clip
- Tipo de montaje : Carril DIN
- Pasos de 9mm : 4
- Altura : 85 mm
- Anchura : 36 mm
- Profundidad : 78.5 mm
- Peso del producto : 200 g
- Color : Blanco
- Endurancia mecánica : 20000 ciclos
- Durabilidad eléctrica : 10000 ciclos
- Descripción de las opciones de bloqueo : Dispositivo de cierre con candado
- Conexiones - terminales :
- Terminal tipo túnel (superior o inferior) 1… 25 mm² rígido
Terminal tipo túnel (superior o inferior) 1… 16 mm² flexible - Longitud de cable pelado para conectar bornas : 14 mm para arriba o abajo conexión
- Par de apriete : 2 N.m arriba o abajo
- Protección contra fugas a tierra : Sin
Entorno
- Grado de protección IP : IP20 acorde a IEC 60529
- Grado de contaminación : 2 acorde a EN/IEC 60898-1
- Categoría de sobretensión : III
- Temperatura ambiente de funcionamiento : -25…60 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
