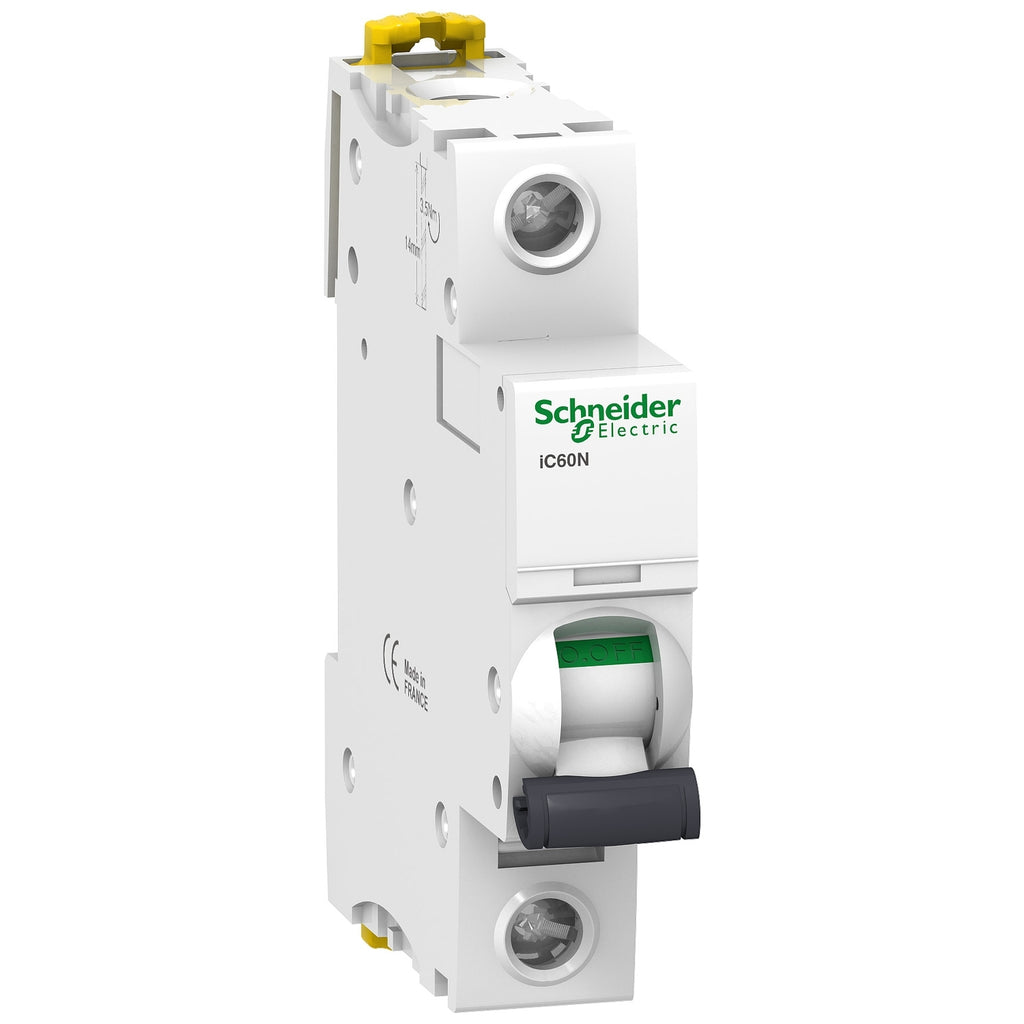

Interruptor Termomagnético - iC60N - 1x6A - 10kA/230VAC (IEC60947-2) - C - A9F74106 - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 71.48
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Acti 9 es la mejor opción para edificios de uso industrial y terciario , además de ser segura, eficiente y sencilla para sistemas modulares de baja tensión.

Características y Beneficios

Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.

Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.

Es seguro para instaladores y usuarios en los entornos más exigentes.

Ofrece mayor vida útil del producto gracias a su mecanismo de cierre brusco , ya que limita el desgaste de los contactos y reduce el envejecimiento prematuro del dispositivo por sobrecalentamiento.

VisiSafe aporta la máxima garantía de seguridad durante toda la vida útil de la instalación.

Menor tiempo de inactividad, mayor continuidad de servicio gracias a indicador VisiTrip.

Apriete sólido y fiable - el borne permite que el operador pueda llegar a exceder hasta dos veces el par de apriete del aparato sin riesgo de deterioro.

Conexiones fiables y seguras - el Acti 9 iC60N está dotado de bornes ergonómicos y seguros IP20 aislados para asegurar conexiones seguras y fiables a lo largo de todo el tiempo de vida del aparato.

Se adapta a su instalación - el doble clip permite la sustitución de los aparatos sin necesidad de retirar el peine. Se adapta a los nuevos requisitos y facilita la modificación del cuadro eléctrico.

Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.

Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.

Amplia zona de etiquetado de circuitos.

Accesorios a medida - la gama Acti 9 ofrece una completa gama de accesorios.

    Descripción

    Los interruptores termomagnéticos iC60N se usan normalmente para cargas inductivas altas donde las sobretensiones de conmutación son altas. Proporcionan protección esencial en la construcción industrial y comercial.

    Están totalmente coordinados con los interruptores diferenciales ilD Clase AC y ilDsi Clase A

      Especificaciones

      Principal

      • Aplicación del dispositivo : Distribución
      • Gama : Acti 9
      • Nombre del producto : Acti 9 iC60
      • Tipo de producto : Interruptor automático en miniatura
      • Nombre corto del dispositivo : iC60N
      • Número de polos : 1P
      • Número de polos protegidos : 1
      • Corriente nominal [In] : 6 A
      • Tipo de red : AC , DC
      • Tecnología de unidad de disparo : Termomagnético
      • Código de curva : C
      • Poder de corte [Icu] :
        • 6 kA en 230 VAC 50/60 Hz acorde a EN/IEC 60898-1
          10 kA en 60...72 VDC acorde a EN/IEC 60947-2
          15 kA en 12...60 VDC acorde a EN/IEC 60947-2
          10 kA en 220...240 VAC 50/60 Hz acorde a EN/IEC 60947-2
          36 kA en 12...60 VAC 50/60 Hz acorde a EN/IEC 60947-2
          20 kA en 100...133 VAC 50/60 Hz acorde a EN/IEC 60947-2
      • Categoría de utilización :
        • Categoría A de acorde a EN 60947-2
          Categoría A de acorde a IEC 60947-2
      • Apto para seccionamiento :
        • Sí acorde a EN 60898-1
          Sí acorde a EN 60947-2
          Sí acorde a IEC 60898-1
          Sí acorde a IEC 60947-2
      • Normas :
        • EN 60898-1
          EN 60947-2
          IEC 60898-1
          IEC 60947-2

      Complementario

      • Frecuencia de red : 50/60 Hz
      • Límite de enlace magnético : 8 x In +/- 20%
      • Poder de corte en servicio [Ics] :
        • 27 kA 75 % acorde a EN 60947-2 - 12...60 VAC 50/60 Hz
          7.5 kA 75 % acorde a EN 60947-2 - 220...240 VAC 50/60 Hz
          27 kA 75 % acorde a IEC 60947-2 - 12...60 VAC 50/60 Hz
          7.5 kA 75 % acorde a IEC 60947-2 - 220...240 VAC 50/60 Hz
          15 kA 75 % acorde a IEC 60947-2 - 100...133 VAC 50/60 Hz
          15 kA 75 % acorde a EN 60947-2 - 100...133 VAC 50/60 Hz
          6 kA 100 % acorde a EN 60898-1 - 230 VAC 50/60 Hz
          6kA 100 % acorde a IEC 60898-1 - 230 VAC 50/60 Hz
          10 kA 100 % acorde a EN 60947-2 - 72 VDC
          10 kA 100 % acorde a IEC 60947-2 - 72 VDC
          15 kA 100 % acorde a EN 60947-2 - 12...60 VDC
          15 kA 100 % acorde a IEC 60947-2 - 12...60 VDC
      • Clase de limitación :
        • 3 acorde a EN 60898-1
        • 3 acorde a IEC 60898-1
      • Tensión nominal de aislamiento [Ui] ;
        • 500 VAC 50/60 Hz acorde a EN 60947-2
          500 VAC 50/60 Hz acorde a IEC 60947-2
      • Tensión asignada de resistencia a los choques [Uimp] :
        • 6 kV acorde a EN 60947-2
          6 kV acorde a IEC 60947-2
      • Indicador de posición del contacto : Sí
      • Tipo de control : Maneta
      • Señalizaciones en local : Indicador de disparo
      • Tipo de montaje : Fijo
      • Tipo de montaje : Carril DIN
      • Compatibilidad de bloque de distribución de embarrado tipo peine : Arriba o abajo: SÍ
      • Pasos de 9 mm : 2
      • Altura : 85 mm
      • Anchura : 18 mm
      • Profundidad : 78.5 mm
      • Peso del producto : 0.215 kg
      • Color : Blanco
      • Endurancia mecánica : 20000 ciclos
      • Durabilidad eléctrica : 10000 ciclos
      • Conexiones - terminales :
        • Terminal simple (arriba o abajo) 1… 25 mm² rígida
        • Terminal simple (arriba o abajo) 1… 16 mm² flexible
      • Longitud de cable pelado para conectar bornas :
        • 14 mm para arriba o abajo conexión
      • Par de apriete : 2 N.m arriba o abajo
      • Protección contra fugas a tierra : Sin

        Entorno

        • Grado de protección IP :
          • IP20 acorde a IEC 60529
            IP20 acorde a EN 60529
        • Grado de contaminación
          • 3 acorde a EN 60947-2
            3 acorde a IEC 60947-2
        • Categoría de sobretensión : IV
        • Tropicalización : 2 acorde a IEC 60068-1
        • Humedad relativa : 95 % en 55 °C
        • Altitud máxima de funcionamiento : 0...2000 m
        • Temperatura ambiente de funcionamiento : -35…70 °C
        • Temperatura ambiente de almacenamiento : -40…85 °C

        Sostenibilidad

        • Estado de oferta sostenible : Producto Green Premium
        • Sin mercurio : Sí
        • Presencia de halógenos : Producto libre de halógenos

          Ficha Técnica :
