Robusto y confiable hecho para aplicaciones industriales pesadas
Descripción
Harmony 9001K ofrece un alto rendimiento y la máxima flexibilidad para cumplir con los requisitos más exigentes. El diseño modular y la capacidad de montaje lado a lado permiten optimizar el espacio del panel a su vez permite ahorrar tiempo y costos de instalación.
La gama 9001K proporciona soluciones robustas y fiables para una amplia gama de aplicaciones industrial pesadas, con características fáciles de instalar e identificar.
Beneficios
- Cuenta con IP66 lo que hace resistente para los entornos más difíciles
- Fácil instalación con tuerca octogonal
- Cuenta con atractivos biseles cromados 9001K para la mayoría de aplicaciones robustas
- Ahorra espacio en tableros con montaje lado a lado
Características
Principal
- Gama de producto : Harmony 9001K

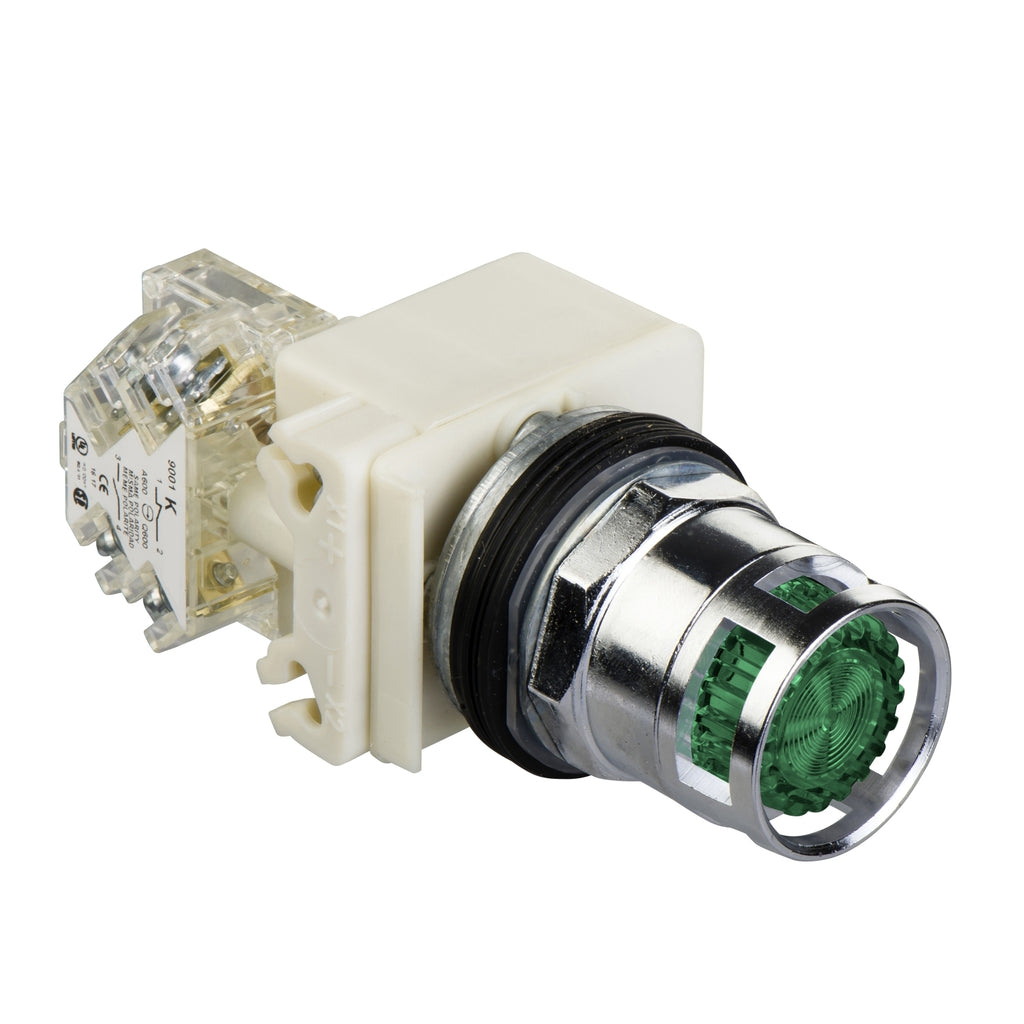

- Tipo de producto : Pulsador luminoso
- Nombre corto del dispositivo : 9001K
- Tipo de operario : Retorno de resorte
- Perfil de operador : Verde empotrado, sin marca
- Información agregada del operador : Protección metálica extendida
Complementario
- Material del bisel : <= 3 dB
- Diámetro de montaje : 30 mm
- Forma del cabezal de unidad de señalización : Octagonal
- 1 tubo de neón : LED
- Fuente de luz : LED de alta luminosidad
- Base de bombilla : BA 9s
- Un separador aislante : Directo
- Tensión de alimentación asignada [Us] : 220...240 VAC/DC
- Tipo y composición de contactos : NA+NC
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 x 0,22...2 x 1,5 mm²
- Par de apriete : 0.8 N.m
- Forma de la cabeza del tornillo : Con ranuras transversal
- Endurancia mecánica : 5000000 ciclos
- Posición de funcionamiento : Cualquier posición
- Corriente asignada de empleo [Ie] : 0.55 A en 125 V, DC-13, A600-Q600
- Tensión asignada de aislamiento [Ui] : 250 V (grado contaminación 3)
- Tensión asignada de resistencia a los choques [Uimp] : 2.5 kV
- Material de contactos : Contactos de aleación de plata
- Funcionamiento de contacto : Estándar
- Apertura positiva : Sin
- Protección contra cortocircuito : 10 A fusible de cartuchos
- Corriente térmica convencional [Ith] : 10 A
- Capacidad nominal de cierre en cortocircuito [Icm] :
- 12 kA en 600 V AC-15, 7200 VA
- 15 kA en 480 V AC-15, 7200 VA
- 30 kA en 240 V AC-15, 7200 VA
- 60 kA en 120 V AC-15, 7200 VA
- Poder asignado de corte :
- 1.2 kA en 600 V AC-15, 720 VA
- 1.5 kA en 480 V AC-15, 720 VA
- 3 kA en 240 V AC-15, 720 VA
- 6 kA en 120 V AC-15, 720 VA
- 0.55 kA en 250 V DC-13
- 0.27 kA en 250 V DC-13
- 0.1 kA en 125 V DC-13
- Anchura : 54 mm
- Altura : 42 mm
- Profundidad : 106 mm
- Peso del producto : 0.175 kg
Entorno
- Normas :
- JIS C 4520
- CSA C22.2 No 14
- EN/IEC 60947-5-1
- EN/IEC 60947-1
- EN/IEC 60947-5-4
- UL 508
- JIS C 852
- Certificaciones de producto :
- UL 508
- NEMA
- Tratamiento de protección : TC
- Temperatura ambiente de almacenamiento : -40…70 °C
- Temperatura ambiente de funcionamiento : -25…70 °C
- Resistencia a las vibraciones : 7 gn (f = 2…500 Hz)
- Resistencia a los choques : 50 gn
- Categoría de sobretensión : Clase II
- Grado de protección IP : IP66
- Grado de protección NEMA :
- NEMA 1
- NEMA 12
- NEMA 13
- NEMA 2
- NEMA 3
- NEMA 3R
- NEMA 4
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
