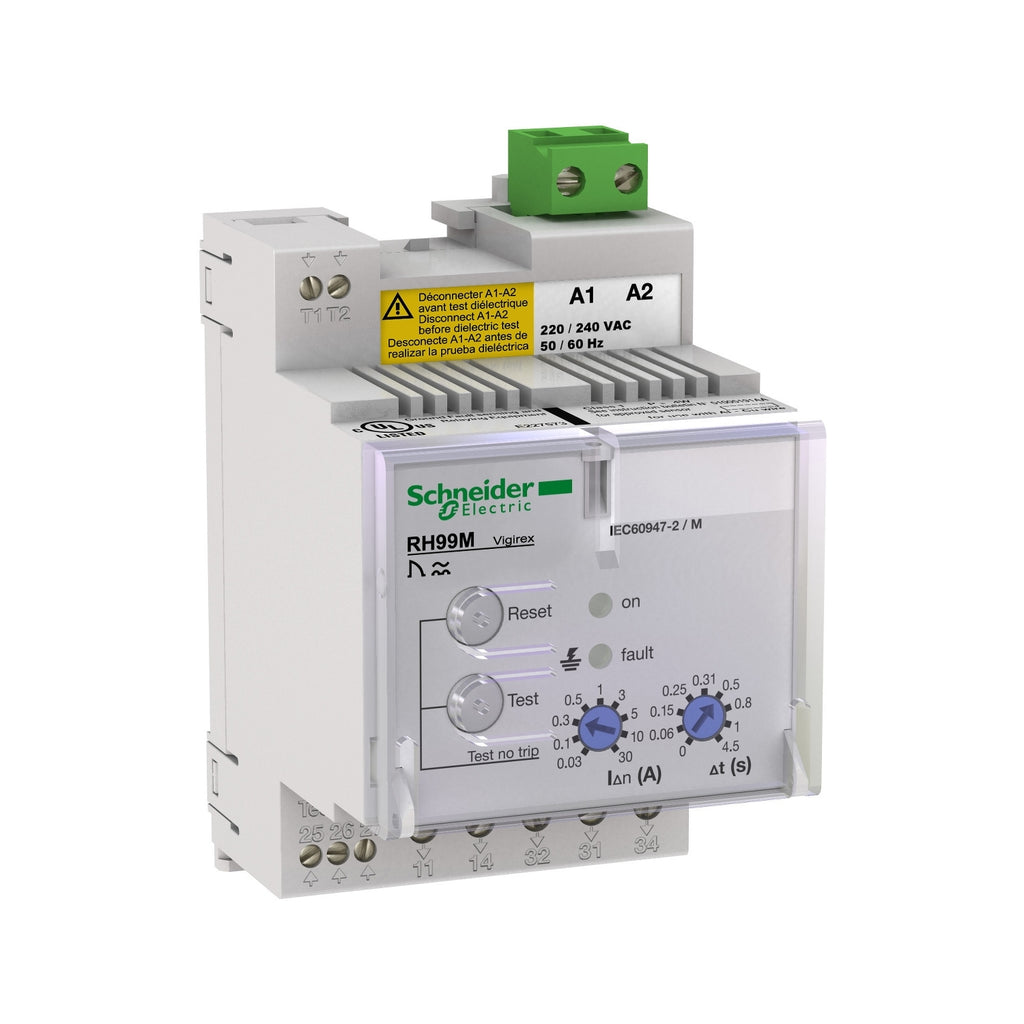

Relé Diferencial VIGIREX - Riel DIN - 56173 - RH99M - SCHNEIDER

  • En oferta
  • S/. 682.82
  • Precio habitual S/. 855.08


Descripción

Los relés Vigirex pueden usarse para protección y mantenimiento en todos los niveles de la instalación. Dependiendo de los relés, pueden usarse en instalaciones de CA de bajo voltaje TT, IT o TNS para voltajes de hasta 1000 V y frecuencias de 50/60 Hz a 400 Hz.

Los relés de corriente residual Vigirex, con toroides asociados miden la corriente de fuga a tierra en la instalación eléctrica para detectar niveles que pueden ser perjudiciales.

Beneficios

  • Vigirex se puede usar en todo nivel de la instalación eléctrica: tablero general de baja tensión, tableros de distribución de potencia y tableros de distribución final.
  • Pueden usarse para protección de corriente residual y monitoreo de fuga a tierra industrial y de construcción.

Uso

  • Prevenir lesiones por contacto directo / indirecto con altas corrientes
  • Proteger contra riesgos de incendio y daños al equipo.
  • Protección del motor

Especificaciones

Principal

  • Gama :  Vigirex
  • Nombre corto del dispositivo : RH99M
  • Tipo de producto : Relé diferencial Clase A Superinmunizado
  • Compatibilidad de gama :
      • Vigirex RH TOA Toroidales diferencales cerrados tipo A y tipo abiertos TOA
      • Vigirex RH A Toroidales diferencales cerrados tipo A y tipo abiertos TOA
  • Aplicación del relé : Reles de protección frente a corriente residual

Complementario

  • Sistema de conexión a tierra : IT , TT , TN-S
  • Tensión de alimentación asignada [Us] :
      • 220...240 VAC 50/60 Hz
      • 220...240 VAC 400 Hz
  • Consumo de potencia en W : 4 VA
  • Tipo de medición :
      • Medición interna de corriente de fugas a tierra, rango: 80...100 %
  • Tipo de ajuste de la temporización del disparo diferencial :
      • Instantáneo 0,03 A
      • 9 ajustes configurables 0,03…30 A 0…4,5 s
  • Función de prueba :
      • Local
      • Test remoto
  • Monitorización :
      • Componentes electrónicos - tipo de cable: continuo
      • Alimentación - tipo de cable: continuo
      • Enlace relé/sensor - tipo de cable: continuo
  • Intensidad térmica convencional en la envolvente [Ithe] : 8 A
  • Carga mínima : 10 mA en 12 V
  • Peso del producto : 0.3 kg
  • Resistencia mecánica :
      • Resistencia al fuego
      • Protección IK 2 joules, estado 1 IK07
      • Protección IP, estado 1 IP20
      • Protección IP, estado 1 IP30
      • Protección IP, estado 1 IP40
      • Vibraciones 13,2-100 Hz, estado 1 0,7 g
      • Vibraciones 2-13,2 Hz, estado 1 +/- 1 mm
  • Clase de protección contra fugas a tierra :
      • Clase AC
      • Clase A si
  • Categoría de sobretensión : IV
  • Inviolabilidad de los ajustes : Protegido por cubierta precintable
  • Soporte de montaje :  Carril DIN
  • Altura : 97 mm
  • Anchura : 54 mm
  • Profundidad : 744 mm
  • Conexiones - terminales :
      • Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG 12
      • Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² rígido AWG 24...AWG 12
      • Alimentación auxiliar, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG 12
      • Contactos de defecto, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG
      • Contactos de defecto, estado 1 bornero cable(s) 0,2…2,5 mm² rígido AWG 24...AWG
      • Contactos de defecto, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG
      • Contactos de test y borna de reset de defecto, estado 1 bornero cable(s) 0,14…1 mm² Flexible AWG 26...AWG 16
      • Contactos de test y borna de reset de defecto, estado 1 bornero cable(s) 0,14…1,5 mm² rígido AWG 26...AWG 16
      • Contactos de test y borna de reset de defecto, estado 1 bornero cable(s) 0,25…0.5 mm² Flexible AWG 26...AWG 16
      • Toroidal, estado 1 bornero cable(s) 0,14…1 mm² Flexible AWG 24...AWG 12
      • Toroidal, estado 1 bornero cable(s) 0,14…1.5 mm² rígido AWG 24...AWG 12
      • Toroidal, estado 1 bornero cable(s) 0,25…0.5 mm² Flexible AWG 24...AWG 12
      • Presencia de tensión, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG 12
      • Presencia de tensión, estado 1 bornero cable(s) 0,2…4 mm² rígido AWG 24...AWG 12
      • Presencia de tensión, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG 12
  • Longitud de cable pelado para conectar bornas :
      • Alimentación auxiliar, estado 1 7 mm para superior conexión
      • Contactos de defecto, estado 1 8 mm para inferior conexión
      • Contactos de test y borna de reset de defecto, estado 1 5 mm para inferior conexión
      • Toroidal, estado 1 5 mm para superior conexión
      • Presencia de tensión, estado 1 8 mm para inferior conexión
  • Par de apriete :
      • Alimentación auxiliar, estado 1 0,6 N.m
      • Contactos de defecto, estado 1 0,6 N.m
      • Contactos de test y borna de reset de defecto, estado 1 0,25 N.m
      • Toroidal, estado 1 0,25 N.m
      • Presencia de tensión, estado 1 0,6 N.m

Entorno

  • Temperatura ambiente de funcionamiento : -35...70 °C
  • Temperatura ambiente de almacenamiento : -55...85 °C
  • Compatibilidad electromagnética :
      • Emisiones conducidas e irradiadas, estado 1 B
      • Prueba de inmunidad de radio frecuencia conducida, estado 1 3
      • Prueba de inmunidad ante descarga electroestática, estado 1 4
      • Susceptibilidad conducida de energía elevada, estado 1 4
      • Susceptibilidad conducida de baja energía, estado 1 4
      • Susceptibilidad radiada, estado 1 3
  • Clase de potección contra descargas eléctricas : Clase II

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Directiva RoHS UE : Sí
  • Sin mercurio : Sí
