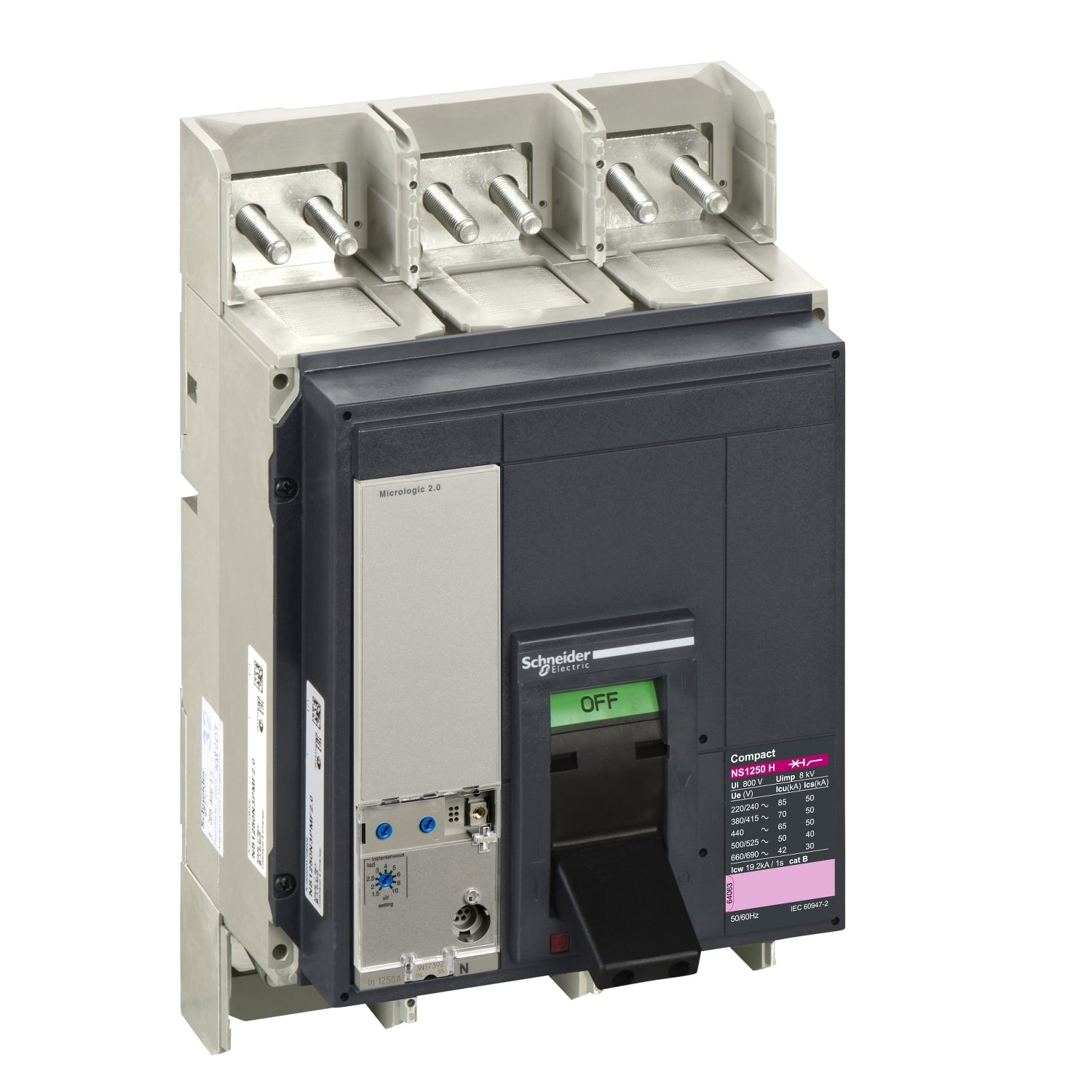

Compact NS - NS1250H - Micrologic 2.0 - 1250A - 70kA 380/415VAC (IEC60947-2) - 33479 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Especificaciones

Principal

  • Gama :  Compact
  • Gama de producto : NS630b...1600
  • Tipo de producto o componente : Interruptor automático
  • Nombre corto del dispositivo : Compact NS1250H
  • Aplicación del dispositivo : Distribución
  • Número de polos : 3P
  • Descripción de polos protegidos : 3t
  • Tipo de red : AC
  • Código de poder de corte : H
  • Apto para seccionamiento : Sí
  • Categoría de empleo : Category B
  • Unidad de control : Micrologic 2.0
  • Tecnología de unidad de disparo : Electrónico
  • Calibre de la unidad de disparo : 1250 A en 50 °C

Complementario

  • Frecuencia de red : 50/60 Hz
  • Tipo de control :
      • Mando rotativo
      • Maneta
  • Tipo de montaje : Fijo
  • Tipo de montaje : Placa posterior
  • Conexión superior : Frontal
  • Conexión hacia abajo : Parte frontal
  • Rated current up to 65 °C [In] : 1250 A en 50 °C
  • Tensión asignada de aislamiento [Ui] : 800 VAC 50/60 Hz
  • Tensión asignada de resistencia a los choques [Uimp] : 8 kV
  • Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
  • Calibre CT del interruptor automático : 1250 A
  • Poder de corte :
      • 42 kA Icu en 660/690 VAC 50/60 Hz
      • 65 kA Icu en 440 VAC 50/60 Hz
      • 70 kA Icu en 380/415 VAC 50/60 Hz
      • 85 kA Icu en 220/240 VAC 50/60 Hz
      • 50 kA Icu en 500/525 VAC 50/60 Hz
  • Poder de corte en servicio [Ics] :
      • 52 kA en 380/415 VAC 50/60 Hz
      • 31 kA en 660/690 VAC 50/60 Hz
      • 37 kA en 500/525 VAC 50/60 Hz
      • 48 kA en 440 VAC 50/60 Hz
      • 52 kA en 220/240 VAC 50/60 Hz
  • Composición de los contactos auxiliares : 1 NA/NC
  • Endurancia mecánica : 10000 ciclos
  • Durabilidad eléctrica :
      • 2000 ciclos 690 VAC 50/60 Hz In
      • 3000 ciclos 690 VAC 50/60 Hz In/2
      • 4000 ciclos 440 VAC 50/60 Hz In
      • 5000 ciclos 440 VAC 50/60 Hz In/2
  • Señalizaciones en local : Indicación de contacto positivo
  • Corriente temporal admisible [Icw] : 19.2 kA
  • Funciones de protección de unidad de control : LI
  • Tipo de protección :
      • Prot.contra cortocirc.(inst.)
      • Prot.cont. sobrec. (per.largo)
  • Tipo de ajuste de detección a largo plazo Ir : Ajustable
  • Intervalo de ajuste de detección a largo plazo : 0.4...1 x pol
  • Tipo de ajuste de retardo de larga duración : 9 regulaciones
  • Ajuste de retardo de larga duración [Tr] :
      • 0.7…16.6 s 7.2 x Ir
      • 12.5…600 s 1.5 x Ir
      • 0.5…24 s 6 x Ir
  • Memoria térmica : 20 mn
  • Tipo de ajuste de detección instantánea Ii : Ajustable
  • Intervalo de ajuste de detección instantánea : 1,5...10 x Ir
  • Integrated instantaneous protection : 40 kA
  • Altura : 327 mm
  • Anchura : 210 mm
  • Profundidad : 147 mm

Entorno

  • Normas : IEC 60947-2
  • Certificaciones de producto :
      • ASTA
      • ASEFA
  • Pérdidas de potencia : 22 W
  • Grado de protección IP : IP40
  • Grado de protección IK : IK07
  • Grado de contaminación : 3
  • Temperatura ambiente de funcionamiento : -25...70 °C
  • Temperatura ambiente de almacenamiento : -50...85 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Directiva RoHS UE : Sí
  • Sin mercurio : Sí
