Programa PLC de Conteo de Piezas Recolectadas en la Faja Transportadora
Descripción del problema

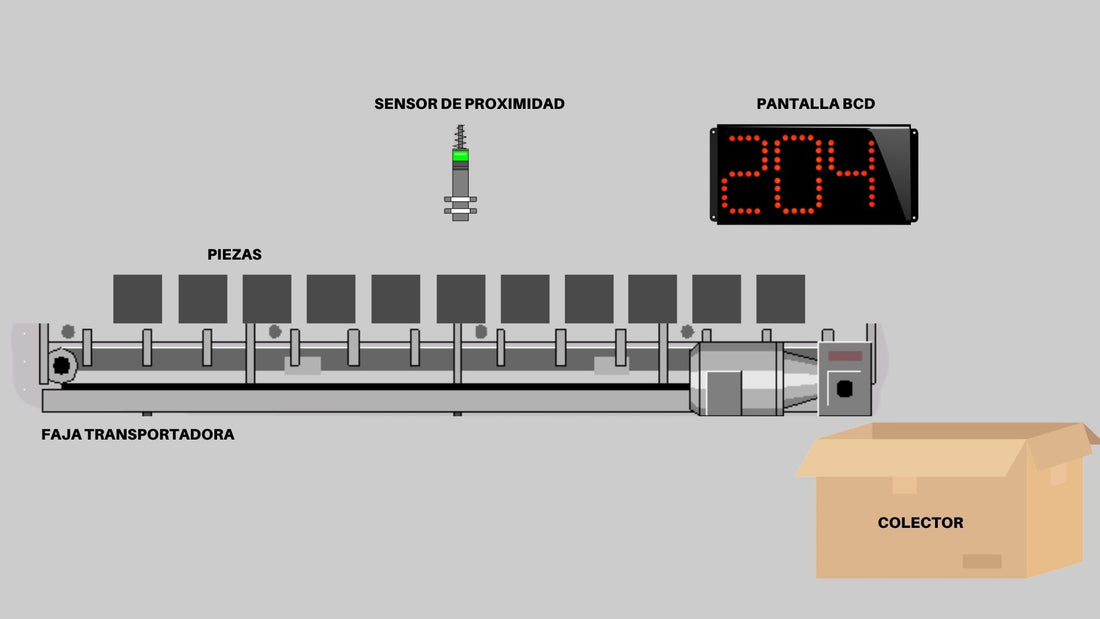

En este artículo, contaremos la cantidad de piezas recolectadas en la faja transportadora y las mostraremos en la pantalla. Esto se implementará con PLC utilizando un diagrama de escalera.
Solución del problema
Sensor de proximidad - Se utiliza para detectar las piezas y su salida se utiliza para el contador como entrada para incrementar los datos.
Los sensores de proximidad inductivos y capacitivos son los más utilizados para detectar piezas. Los sensores inductivos se utilizan para detectar objetos metálicos, mientras que los sensores capacitivos se utilizan para detectar otros objetos. El sensor debe montarse de acuerdo con el tamaño de las piezas presentes en el transportador y el ancho del transportador para que el sensor pueda detectar piezas fácilmente.
Contador - se utiliza para incrementar el número de piezas recogidas.
Pantalla BCD - se utiliza para mostrar el número de piezas recogidas.
Lista de entradas/salidas
Bits de memoria
%M0 - BOBINA_BIT - Bobina auxiliar de ciclo encendido
Lista de entradas digitales
Lista de salidas analógicas
Diagrama de escalera de PLC para Conteo de Piezas Recolectadas en la Faja Transportadora
Descripción del programa del PLC
En esta aplicación, utilizamos PLC Modicon M221 y programa EcoStruxure Machine Expert - Basic para la programación.
Rung0
Cuando se cierra el contacto %I0.1 (START_), la bobina auxiliar %M0 (BOBINA_BIT) se activa. La bobina %M0 permanece activada ya que el contacto de la bobina está en paralelo con el contacto %I0.1. De esta forma el sistema se activa y se puede volver a detener abriendo el contacto %I0.0 (STOP).
Cuando se presiona el pulsador de marcha, el sistema se inicia y se detiene al presionar el pulsador de parada.
Rung1
Cuando el contacto %10.3 (SENSOR) se activa, el valor del contador %C0 CONTADOR aumenta en 1. Si el contacto %I0.2 (RESET) se activa, el valor del contador se reinicia a 0.
Cada vez que el sensor de proximidad detecta la pieza, el valor del contador aumenta en 1. Este rung sirve para contar el número de piezas recogidas. El contador se puede reiniciar con el pulsador de reset.
Rung2
Este bloque de operación se utiliza para mostrar el conteo de piezas recolectadas en una pantalla QW1.0 (PANTALLA_CONTADOR). El valor del conteo %C0 (CONTADOR) convertido en el número BCD equivalente se envía a la pantalla.
La pantalla está conectada al módulo de salida analógica del PLC. Muestra el conteo de piezas recolectadas. La función BTI convierte números decimales en decimales codificados en binario y luego la pantalla decodifica el número BCD convertido. El valor actual del contador se muestra en la pantalla.
--
Nota: Este artículo solo tiene fines educativos o de referencia y es posible que el programa no esté completo.
